七层钢筋混凝土框架结构住宅楼设计

摘    要
本设计主要讲述了叠翠住宅楼建筑结构的设计过程，它为七层钢筋混凝土，外加地下车库，共八层，地下层层高2.7米，其他层层高均为3米。建筑物总高度为22.1米。
本住宅楼属于建筑中的公共筑类，在设计计算中参考了较多的相关书目，并且严格按照建筑设计规范来完成建的。其主要分为两大部分：
第一部分为建筑设计。建筑设计是在总体规划的前提下，根据任务书的要求，综合考虑基地环境，使用功能，结构施工，材料设备，建筑设计及建筑艺术问题，解决建筑物的使用功能和空间的安排。依据建筑物的概念，建筑方针的原则，完成了拟建住宅楼以下几方面的设计：建筑布局，基本户型户型确定，空间组合设计，屋面设计及建筑立面设计等等。
第二部分为结构设计。结构设计由荷载计算，框架结构的受力分析，计算和设计，楼板设计，楼梯设计和基础设计等组成。该建筑的抗震设防烈度为7度，抗震等级为三级，考虑水平地震作用和风荷载对横向框架的影响，采用反弯点法计算内力。竖向荷载作用下，横向框架内力计算采用分层法计算，而内力组合比较了竖向荷载组合和竖向荷载与地震力组合时对框架梁、柱产生的不利影响，取两者中较大值对框架梁、柱进行截面设计。 [资料来源：http://THINK58.com]
关键词：钢筋混凝土；框架；结构设计

ABSTRACT
This thesis tell the design processes of a residental building the south.It is a reinforced concrete frame. It has eight stories, the height of the first storey is 2.70 meters, and the height of other stories are all 3.0 meters. The height of the whole building is 21 meters.
The residential building belong to public buildings of civil building, and finished according to the design specification of the building strictly. This design is divided into two major parts mainly:
The first part is the architectural design.The architectural design is on the premise of master plan, according to the request of book, considering the base environment synthetically, the function of use, the structure constructs, material equipment, architectural design and artistic question of the building , solve the function of use of the building and arrangement in the space. Whether according to concept design of building, principle policy of building,the design should finish the following aspects. The overall arrangement of the building , the elementary cell is designed, the public part is designed, the space is made up and designed, the roofing is designed, the elevation design of the building and building fire prevention and design etc.. [资料来源：http://think58.com]
The second part is structural design. Structural design is consisted by calculation of wind load ,design of frame, stair design, board design with the foundation designing etc. making up. Should build provide fortification against  earthquake intensity 7 , antidetonation grade for being tertiary , consider horizontal earthquake function impact on horizontal frame and apply the method of for force calculate ,Vertical to load function, horizontal frame internal force calculate and adopt the method of to assign France, and internal force makee up vertical to is it make up and not vertical to load with earthquake strength setting a  roof beam  in  place  to  frame.
Keywords: reinforced concrete, frame, the design of the structure

工程名称和背景
本项目为叠翠住宅楼建筑结构设计，为七层钢筋混凝土框架结构，外加地下车库，地下层层高2.7米，其他层层高均为3米。建筑物总高度为21米。
框架梁、柱、楼面、屋面板板均为现浇。

建筑设计资料
1、设计标高：室内设计标高±0.000,室内外高差600mm.

[资料来源：THINK58.com]

2、墙身做法：普通砖墙，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm。外墙采用1：3水泥砂浆底厚20mm。
3、楼面作法：卫生间采用2002中南地区通用建筑标准设计中楼9的做法，即：4~5厚陶瓷锦砖铺实拍平，水泥浆擦缝；20厚1：4干硬性水泥砂浆，面上撒素水泥；素水泥浆结合层一遍；80厚钢筋混凝土楼板。其他房间采用楼10做法，即：8~10厚地砖铺实拍平， 水泥浆擦缝；25厚1：4干硬性水泥砂浆，面上撒素水泥；素水泥浆结合层一遍；80厚钢筋混凝土楼板。
4、屋面作法：采用2002中南地区通用建筑标准设计中楼9的做法，即：40厚370×370大阶砖，1：2水泥砂浆填缝；M2.2砂浆砌120×120砖三皮，双向中距380或预排水方向砌砖带，高180中距380，砖带端部砌240×120砖三皮；4厚APP改性沥青防水卷材；刷基层处理剂一遍；20厚1：1.25水泥砂浆找平；钢筋混凝土屋面板。
5、基本风压：ωo=0.55KN/m2，主导风向东南风
6、基本雪压：S0=0.2KN/m2。
7、抗震设防烈度：七度，场地类别为二类。
8、活荷载：上人屋面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2，楼梯活荷载2.0 KN/m2 [资料来源：http://www.THINK58.com]

目   录   10000字
摘    要    I
ABSTRACT    II [资料来源：http://www.THINK58.com]
目   录    III
第一章  工程概况    1
1.1 工程名称和背景    1
1.2 建筑设计资料    1
第二章 结构体系确定    3

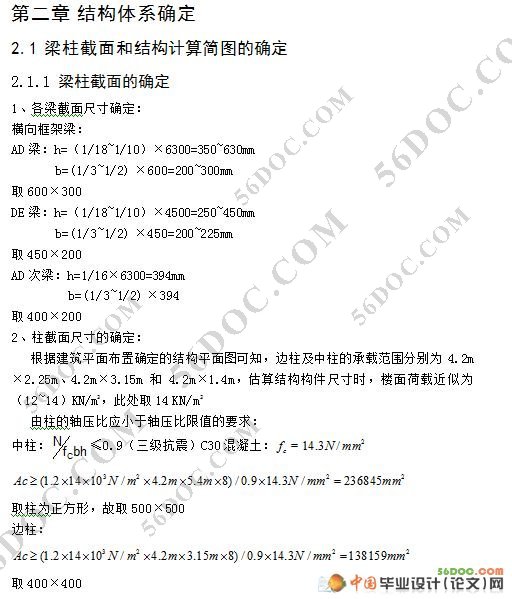

2.1 梁柱截面和结构计算简图的确定    3
2.1.1 梁柱截面的确定    3
2.1.2 计算单元简图    3
2.2 框架刚度计算    4
第三章 荷载计算    6
3.1 恒荷载计算    6
3.1.1屋面框架梁线荷载标准值    6
3.1.2楼面框架梁线荷载标准值    6
3.1.3 屋面框架节点集中荷载标准值    7
3.1.4 楼面框架节点集中荷载标准值    7
3.1.5恒载作用下的结构计算简图    8
3.2 活荷载计算    8
3.3 风荷载计算    9
3.4 地震作用计算    10
3.4.1 重力荷载代表值的确定    10
3.4.2 D值法计算柱的侧向刚度    12 [资料来源：http://think58.com]
3.4.3 顶点位移法求结构基本周期T1    14
3.4.4横向水平地震作用的计算    15
3.4.5地震作用下的水平位移的弹性验算    16
第四章 框架结构设计计算    17
4.1 竖向恒荷载作用下的框架结构设计计算    17
4.1.1 恒荷载作用下的弯矩计算    17
4.1.2 恒荷载作用下的剪力计算    23
4.1.3 恒荷载作用下的轴力计算    27
4.2竖向活荷载作用下的框架结构设计计算    31
4.2.1 活荷载作用下的弯矩计算    31
4.2.2 活荷载作用下的剪力计算    37
4.2.3 活荷载作用下的轴力计算    41
4.3 水平地震力作用下的框架结构设计计算    42
4.3.1 地震力作用下的弯矩计算    42
4.3.2 地震力作用下的剪力计算    49
4.3.3 地震力作用下的轴力计算    51
4.4 水平风荷载作用下的框架结构设计计算    53
4.5 竖向雪荷载作用下的框架结构设计计算    58

4.6.1 各层梁截面的内力组合    60
见附表1    60
4.6.2 各层柱截面的内力组合    60
第五章  梁柱截面设计    61
5.1 梁截面设计    61
5.1.1 正截面受弯承载力计算    61
5.2 柱截面设计    63
5.2.1 正截面受弯承载力计算：    63
5.2.2 柱斜截面承载力计算：    64
第六章 基础设计    66
6.1 地质资料    66
6.2 基础设计    66
结  论    68
致  谢    69
参考文献    70
