五菱微型汽车制动系统的设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

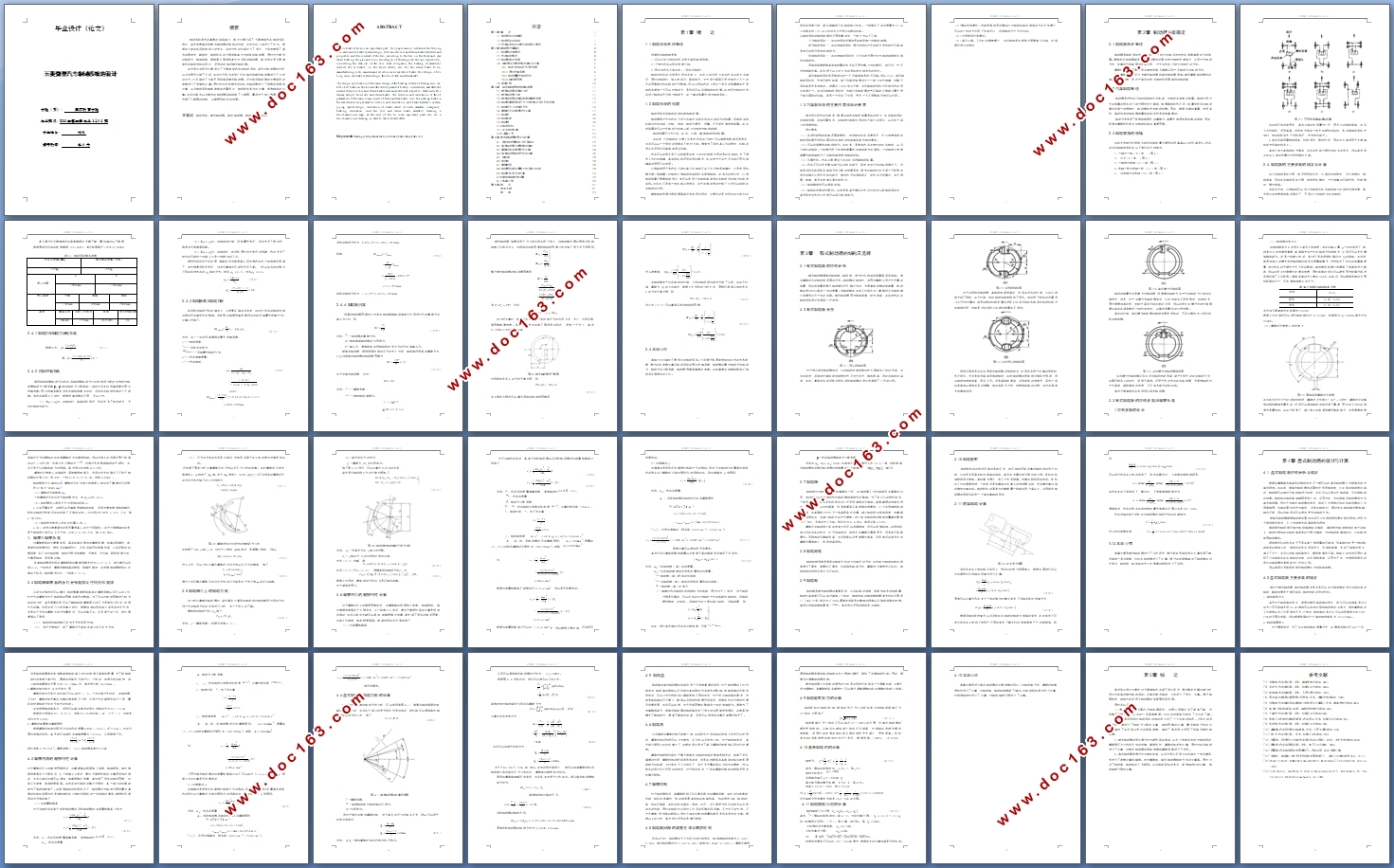

五菱微型汽车制动系统的设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,文献摘要,论文说明书13000字,CAD图6张)
摘要
 制动系统是汽车重要的组成部分,本文主要介绍了五菱微型汽车制动系统设计,首先考虑盘式和鼓式制动器的结构与性能,并且对这二者进行了对比,根据这二者在前后轮制动上的优劣,有针对性的对其经行了设计,分别考虑到了盘式的稳定性,散热性,制动特点的方面选取其作为前轮的制动器,同时对于鼓式的制动力,制造成本,维修等方面选取其作为后轮的制动器,本次设计是五菱微型汽车制动系统的设计,采用的前盘后鼓式制动器。

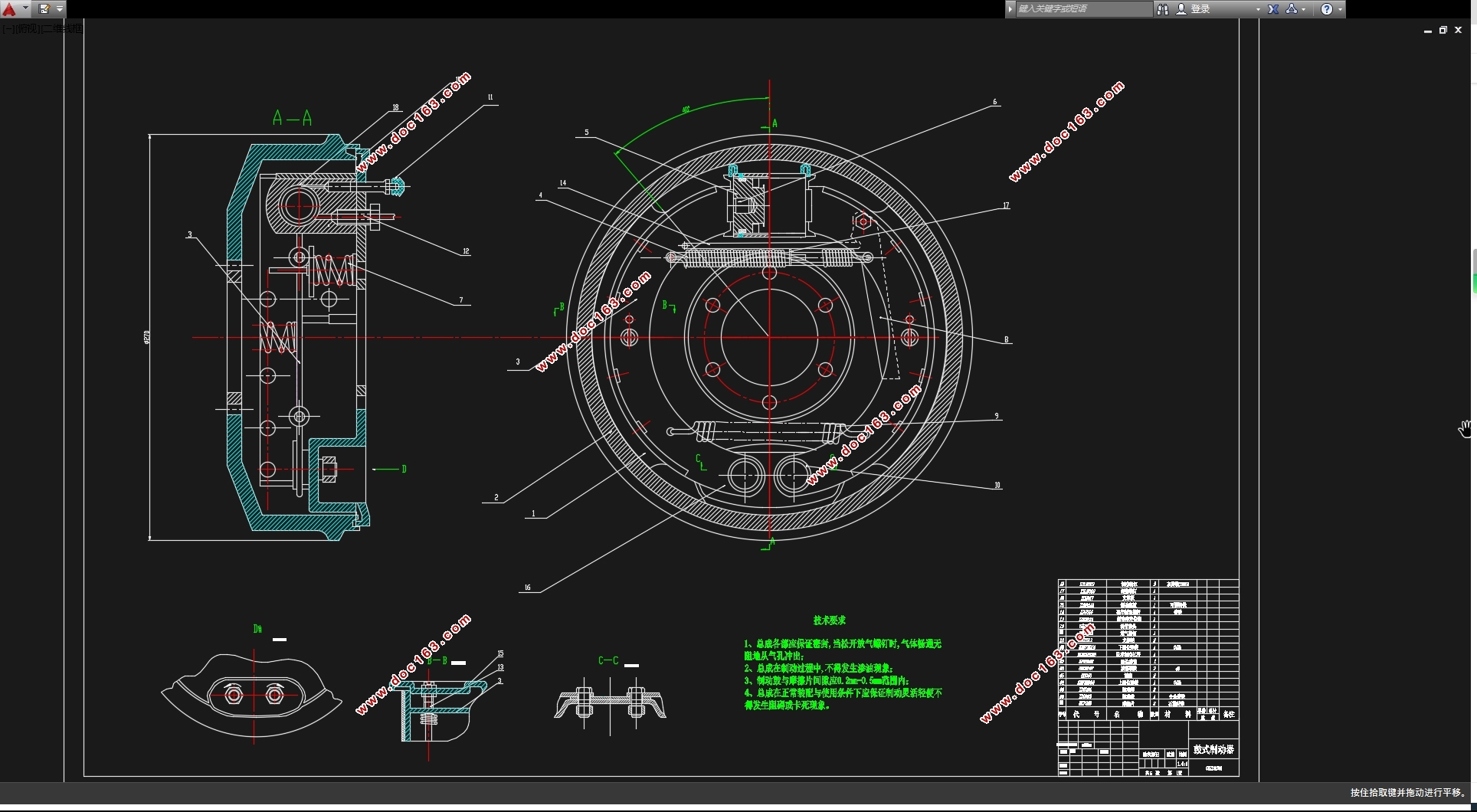

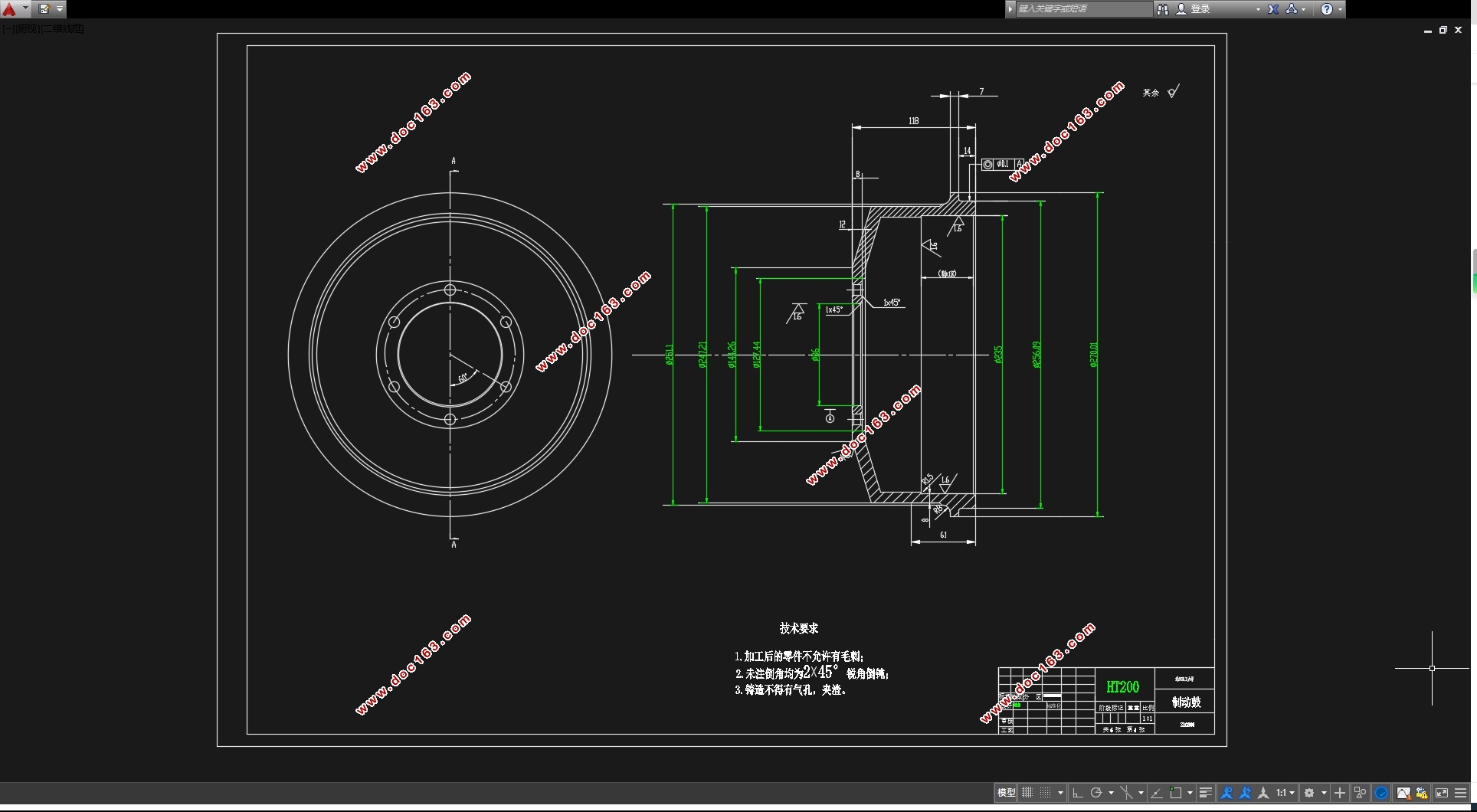

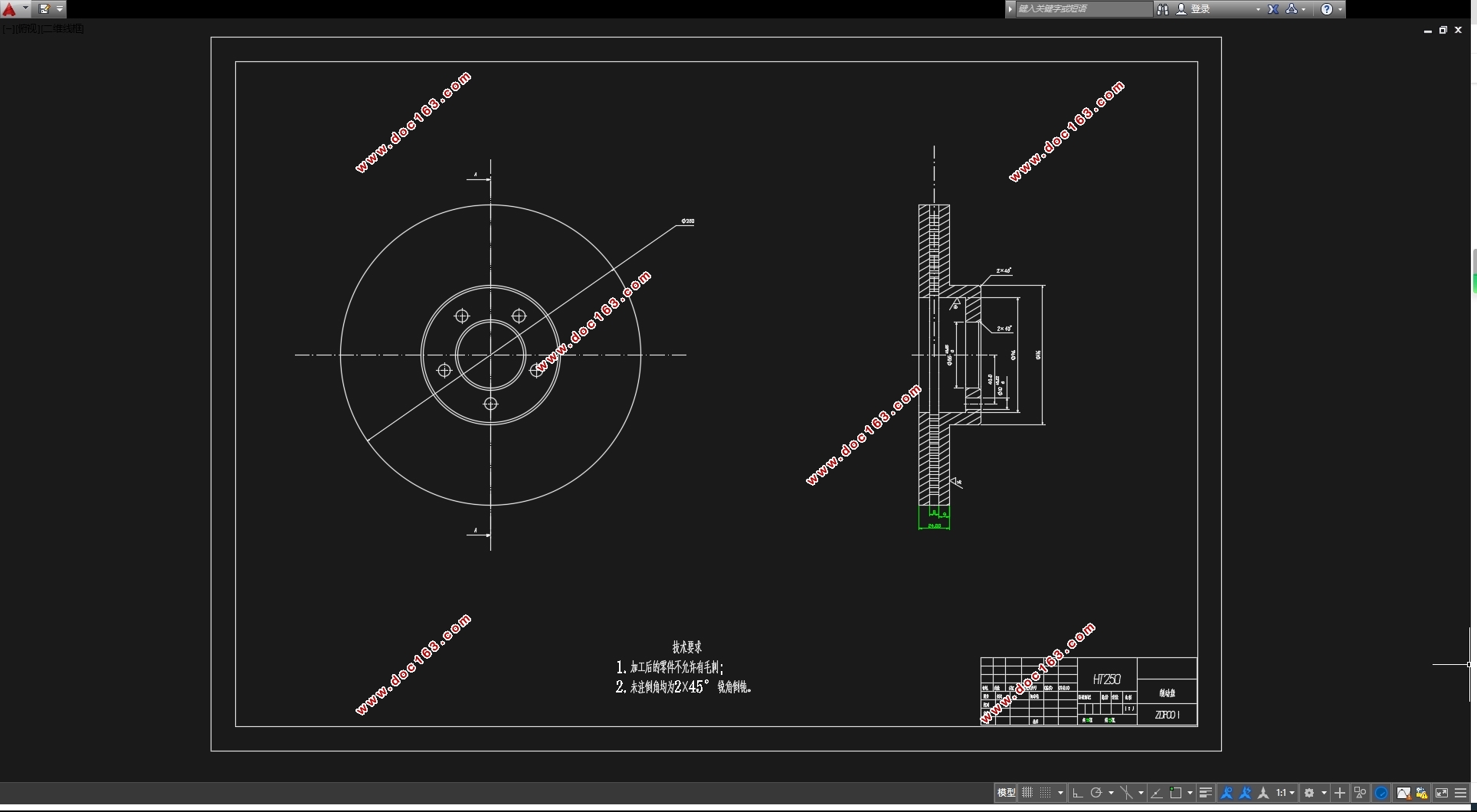

此次设计说明书主要设计了五菱微型汽车的制动系统,首先对制动器的作用以及发展历史做了介绍,并且对于现今使用广泛的盘式和鼓式制动器进行了分析与对于。之后确定了方案采用前盘后鼓式制动器。还对前后制动器的主要部件的参数进行了选择和计算。同时也对后轮鼓式中的驻车制动器进行了参数的选择和计算,以及制动系统油路管路的布置设计,制动轮缸直径的计算,紧急制动的计算。并且对盘式以及鼓式的制动器总成绘制了二维图,最后对于部分重要的零件也做了二维图的绘制,以期展现较好的效果。
关键词:制动系统;鼓式制动器;盘式制动器;制动鼓;制动盘。

[资料来源:http://www.THINK58.com]



ABSTRACT
Vehicle brake system is an important part. This paper mainly introduces the Wuling mini automobile brake system design, first consider disc and drum brake structure and properties, and the contrast of the two, according to the two on the front and rear wheel braking the pros and cons, according to of the design by the line, respectively, considering the stability of the disc, heat dissipation, the braking characteristic selected the as brakes on the front wheels, also for the drum brake force, manufacturing costs, maintenance selection as a rear wheel brake, this design is five Ling micro car brake system design, the use of disk and drum brake.
The design specification of the main design of the braking system of Wuling mini car, first of all brake on the role and the development of history is introduced, and after the current extensive disc and drum brakes were analyzed with respect to. Determine the scheme adopts front disc and drum brake. The selection and calculation of the of parameters of the main components of front and rear brake. Also the parking brake in the rear drum were parameter selection and calculation, and brake hydraulic system piping layout design, calculation of brake wheel cylinder diameter, emergency braking calculation. And the disc and drum brake assembly drawing a two-dimensional map, at the end of the In some important parts also do a two-dimensional drawing, in order to show a better effect. [资料来源:http://think58.com]
Keywords: braking system; drum brakes; disc brake; brake drum; brake disc.

制动器的主要参数的确定及计算
在行车制动系统方面,我采用用液压式,它具有性能稳定,反应速度快,结构简单,而在驻车制动系统方面,我选用机械式,产生故障的可能性低,性能稳定,操作简单。
由前文可知,应急制动可以由行车制动与驻车制动部分的部件达到效果,本次设计在考虑到成本的情况下,只设计行车制动与驻车制动。
   本人通过对五菱微型汽车基本数据的大概了解,最终确定以下数据
根据导师已经给的轮胎数据165/70R13 得出轮辋等于13*25.4=330mm
汽车总质量(满载)    整车整备质量(空载)
1575kg    975kg
质心位置    a    b
    1300mm    1200mm
质心高度    空载    满载    轴距
    1103mm    930mm    2500mm
其他    最高车速    车轮工作半径    轮胎    同步附着系数 [资料来源:www.THINK58.com]
    110km/h    272mm    165/70R13    0.6

  [版权所有:http://think58.com]
