商用车转向传动机构设计(含CAD零件图装配图)
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保

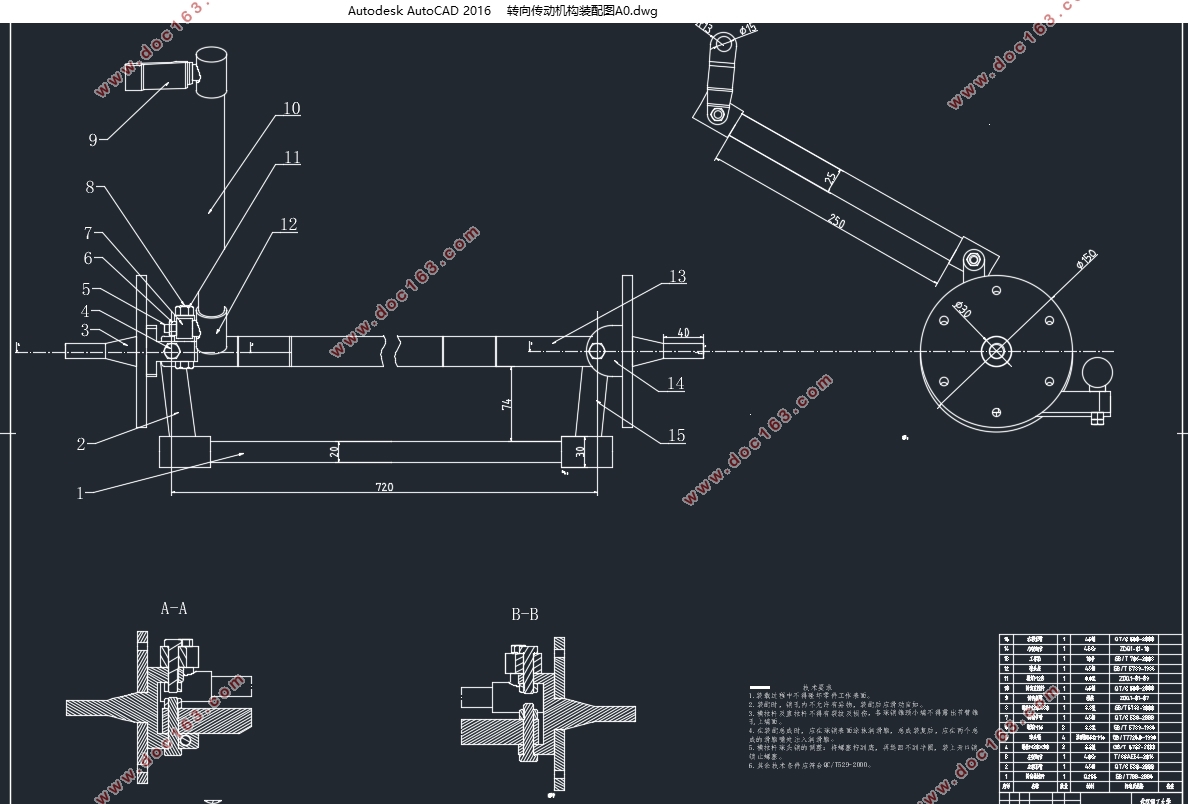

商用车转向传动机构设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图7张)
摘 要
本篇文章选择商用车的转向传动机构作为研究对象,对商用车中的轻型货车进行设计分析。汽车的转向传动机构是在转向系统中起着传动的作用,它会对汽车的转向性能造成直接的影响,因此对转向传动机构的研究设计就十分有意义,设计之后进行优化更是符合时代的潮流。本文首先对转向传动机构在汽车中的作用以及其结构组成进行介绍,然后对转向梯形进行选型,选择了整体式转向梯形。之后以阿克曼转向定理为理论基础建立了转向传动机构的数学模型,计算出了所设计的轻型货车的转向梯形重要参数,紧接着借助MATLAB这种现代工具通过其中的函数工具对转向梯形进行优化。最后对该机构中的重要零件进行材料选用、尺寸设计以及进行校核计算。
关键词:转向传动机构;整体式转向梯形机构;MATLAB.
Abstract
In this paper, the steering mechanism of commercial vehicle is chosen as the research object, and the light truck in commercial vehicle is designed and analyzed. The steering mechanism of the automobile plays a driving role in the steering system, it will have a direct impact on the steering performance of the automobile, so the research and design of the steering transmission mechanism is of great significance. Optimization after the design is in line with the trend of the times. In this paper, the function of steering mechanism in automobile and its structure composition are introduced, then the steering trapezoid is selected and the integral steering trapezoid is selected. Then, based on Ackermann's turning theorem, the mathematical model of steering transmission mechanism is established, and the important parameters of steering trapezoid of the designed light truck are calculated. Then the steering trapezoid is optimized with the help of MATLAB, a modern tool. Finally, material selection, dimension design and checking calculation are carried out for the important parts of the mechanism. [资料来源:http://www.THINK58.com]
Key words: steering driving mechanism;Integral steering trapezoid mechanism;MATLAB.
转向传动机构的优化原理
汽车在做转向运动时,路面情况不一,会存在对汽车阻碍的路面阻力的情况,也存在路面使轮胎磨损的情况,磨损严重,阻力较大,这就是要尽力避免的现实问题。这也就是说在汽车转向时车轮均做纯滚动,这是依靠转向系统保证实现的,如图3.1,即满足阿克曼几何关系: = +K/L[7] 。转向梯形机构的参数将直接影响内侧车轮实际转角与理想内侧车轮实际转角的偏差大小,因此,对于转向梯形中的几何参数就必须放在首先考虑的地位。在实际的研究与工程中,对转向梯形的优化,存在依据阿克曼几何关系得出的期望值,其实也就是使转向梯形的两种角度,即针对实际因变角期望值尽可能贴近。
