智能应急指挥车的总体布置及设计(含CAD图,CATIA三维图)

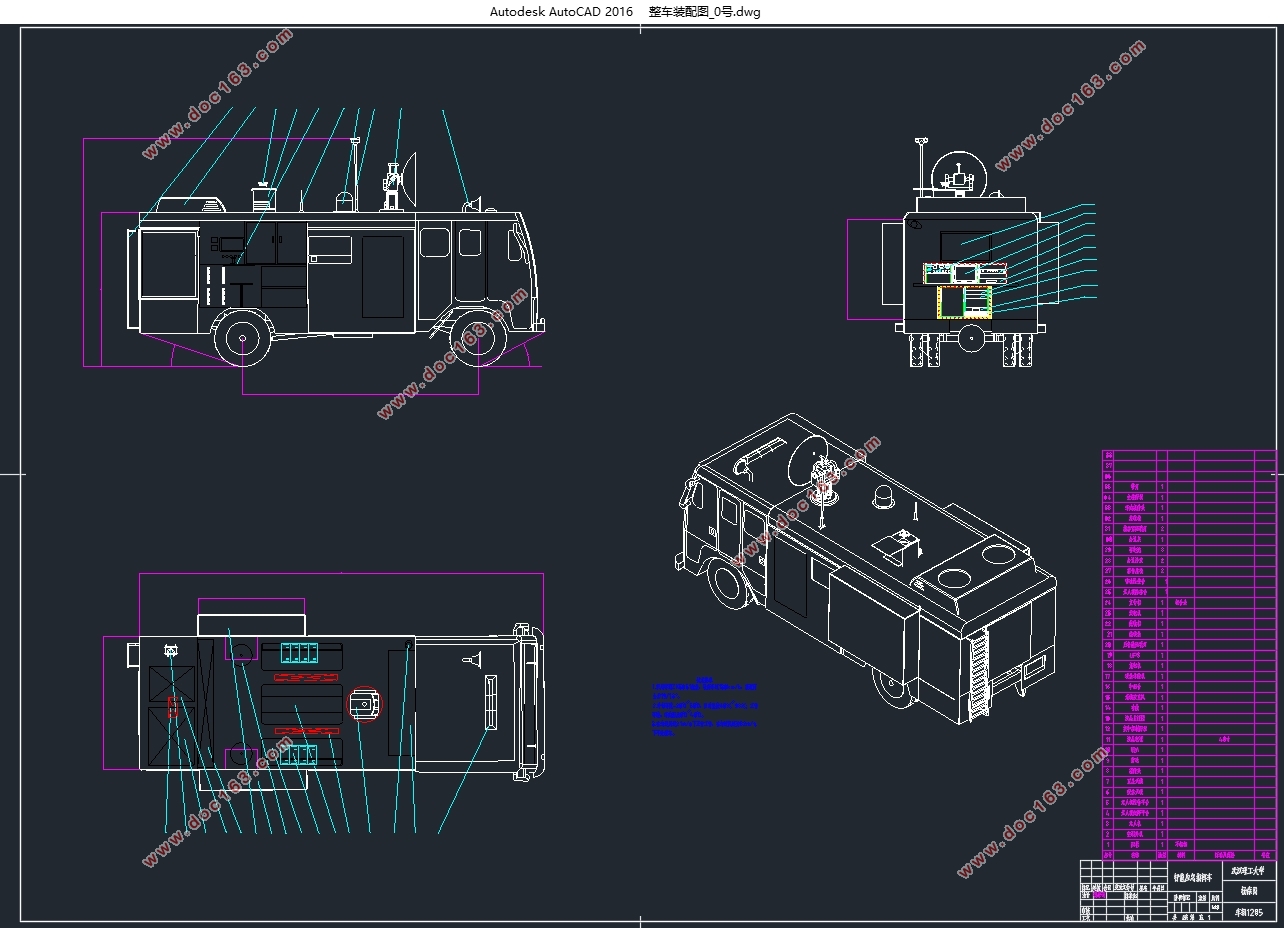

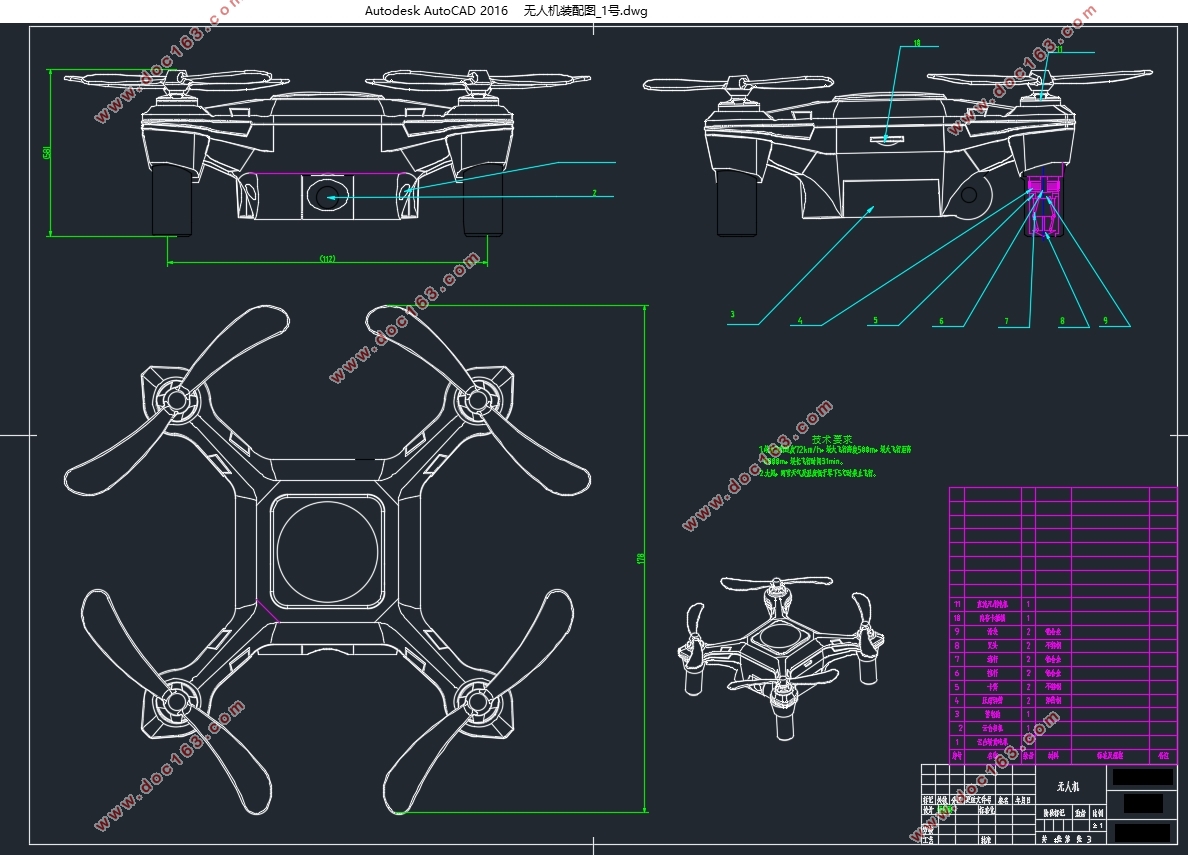

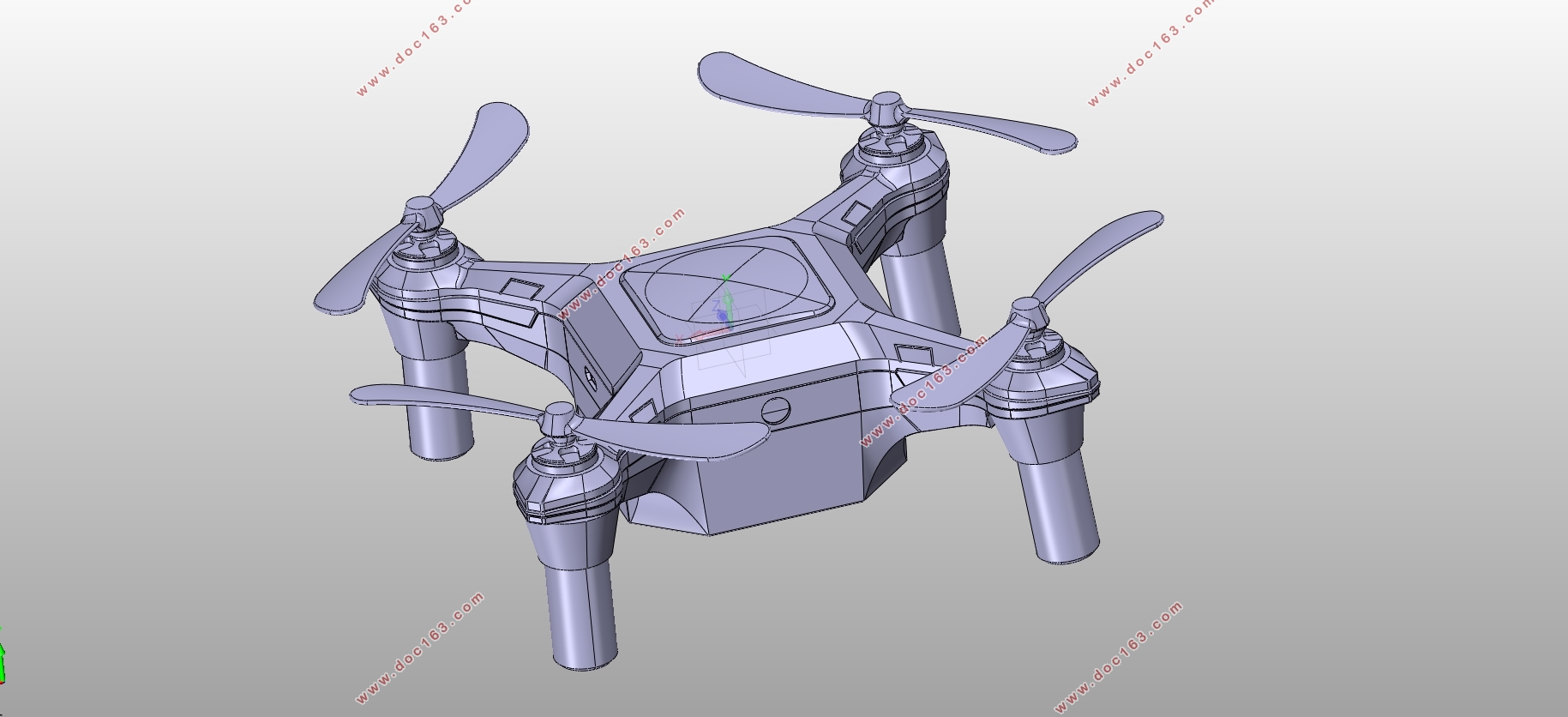

智能应急指挥车的总体布置及设计(含CAD图,CATIA三维图)(任务书,开题报告,论文说明书18000字,CAD图纸4张,CATIA三维图)
本文尝试进行一款多功能指挥应急指挥车的总布置设计。参考了国内外应急指挥车的设计理念及实例。先对该应急指挥车的主要功能和系统组成进行了充分考虑。包含一系列光、声、电等传感器。通过无人机和雷达，可以对灾害现场进行实时的动态观察和分析，并基于强大的信号处理能力，现场进行指挥和控制。同时还兼有现场视频回传，车载视频监控，指挥中心与现场语言通讯，应急多媒体会议功能，多业务作业终端，车辆辅助保障系统等。然后，对整车的总体布置进行考虑，并对设备集成和整体布局上的注意问题进行了说明。最后对雷达、无人机、通信等主要系统功能进行了详细阐述，并进行了展望和总结。
关键词：应急指挥车、总布置设计、无人机、雷达
2.2.2载车指标
    底盘型号：采用宇通ZK5051底盘[20]
    车辆长度： 7.2m；车辆高度：小于4米（控制好车顶天线和摄像头高度）；
    离去/接近角：大于20°；
    最高车速：不小于 80km/h（一级路面）；

[来源：http://www.think58.com]

    最大总质量：6000kg；
    车内座椅：不少于 7 个；
    会议室面积：不小于8.0m2。
