五菱宏光汽车制动系统设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

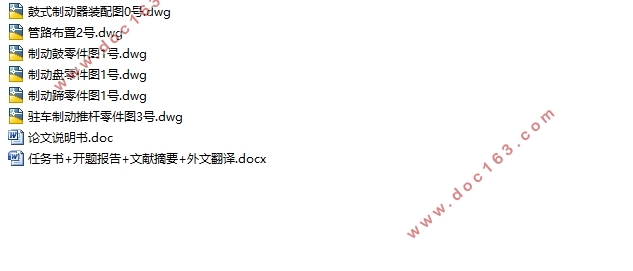

五菱宏光汽车制动系统设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图6张)
摘  要
此设计通过调查五菱宏光S3相关资料,包括车型、外形尺寸、总质量、前后轴载荷分配、轴距、轮胎型号等等相关参数,分析五菱宏光S3汽车的结构特点和使用条件,设计一套完整的汽车制动系统,内容包括制动系统类型的选择,制动系统的总体布置形式,制动器的类型选择和结构设计,驻车制动的设计,制动油路的设计等等。
关键词:制动系统;鼓式制动器;盘式制动器;结构设计

Abstract
This design analyzes Wuling Hongguang S3 related data, including vehicle model, overall dimensions, total mass, front and rear axle load distribution, wheelbase, tire model and other related parameters, analyzes Wuling Hongguang S3 car's structural features and conditions of use, design a complete set the automobile brake system includes the selection of the type of brake system, the overall arrangement of the brake system, the selection of the brake type and the structural design, the design of the parking brake, the design of the brake oil circuit, and so on.

[资料来源:http://THINK58.com]


Key Words:Braking System; Drum Brake; Disc Brake; Structural Design

整车基本参数
五菱宏光S3 2018款 1.5L 手动豪华型 前置后驱
长*宽*高(mm):4655*1735*1790
整备质量(kg):1495
总质量(kg):2020
轴距L(mm):2800
前轮距(mm):1450
后轮距(mm):1465
最大功率(kw):82
最大功率转速(rpm):5800
最大扭矩(N•m):147
最大扭矩转速(rpm):3600-4000
最高车速(km/h):155
轮胎:205/65 R15
前后轴荷分配(满载)(kg):970/1050
满载制动距离(m):≤20
满载质心高度(mm):680
满载时质心离前后轴的距离(mm):L1= ×2800=1455.4     L2= ×2800=1344.6
计算得车轮的滚动半径 (mm): =(15×25.4+2×205×65%)/2=323.75
