东风日产阳光5档变速器设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

东风日产阳光5档变速器设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书16000字,CAD图7张,CATIA三维图)
摘要
汽车是一种结构复杂、制造精密的产品,要使这件产品能够在不同行驶环境、不同行驶工况下得到不同的速度和牵引力,就要在汽车中加入变速器这一重要部件。变速器的存在,不仅使汽车拥有以上功能,还关系到汽车的动力性与经济性,使汽车拥有可靠轻便的操纵性能。
本文主要对东风日产阳光(2016款)5档变速器进行了设计,在深入了解和学习变速器开发流程和相关设计理论知识的前提下,首先确定该型汽车手动变速器的设计方案,包括齿轮和轴的总布置形式、换档操纵机构及档位布置形式等,比较了两轴式变速器与三轴式变速器各自的优缺点。其次根据所配发动机的基本参数以及考虑到整车动力性和经济性要求下的传动比,设计计算出变速器主要零件的相关参数,对变速器主要齿轮进行了可靠性计算。运用CATIA绘制了主要零部件的三维图形,用CAXA绘制了变速器装配图。
关键词:变速器;齿轮;可靠性;同步器

Abstract
The car is a product of complex structure and manufacture of sophisticated , to make this product in different driving environments and different driving conditions to get different speed and traction, it is necessary to join the car in the transmission of this important component. The existence of the transmission, not only the car has the above functions, but also related to the car's power and economy, so that the car has a reliable and lightweight handling performance. [来源:http://www.think58.com]
This paper mainly designs the Dongfeng Nissan Sunny (2016) 5-speed transmission. Under the premise of deep understanding and learning of the development process of the transmission and related design theory, the design scheme of this type of automobile manual transmission is determined, including gear and shaft The layout of the two-axis transmission and the three-axis transmission of the pros and cons of the advantages and disadvantages of the two-axis transmission and three-axis transmission. Secondly, according to the basic parameters of the engine and taking into account the vehicle power and economic requirements of the transmission ratio, designed to calculate the main parameters of the transmission parameters, the main gear transmission reliability calculation. Using CATIA to draw the three-dimensional graphics of the main parts, with CAXA drawn the transmission assembly diagram.
Key words: transmission; gear;reliability;synchronizer
在设计变速器时要考虑与汽车发动机相匹配,要确定的主要参数有变速器的档位数、传动比、中心距、齿轮模数、压力角、螺旋角、齿宽和齿轮变位系数等参数。东风日产阳光(2016款)的主要参数如表3.1所示。

[资料来源:http://think58.com]

表 3.1东风日产阳光(2016款)的主要参数
驱动方式    前置前驱    轮胎规格    185/70 R14
排量(L)    1.5    最高车速(km/h)    175
长宽高(mm)    4456×1696×1514    整备质量(kg)    1032
最大扭矩(N•m)    139    最大扭矩转速(rpm)    4000
最大功率(kw)    82    最大功率转速(rpm)    5600
最小转弯半径(m)    5.3    轴距(mm)    2600
  [资料来源:THINK58.com]

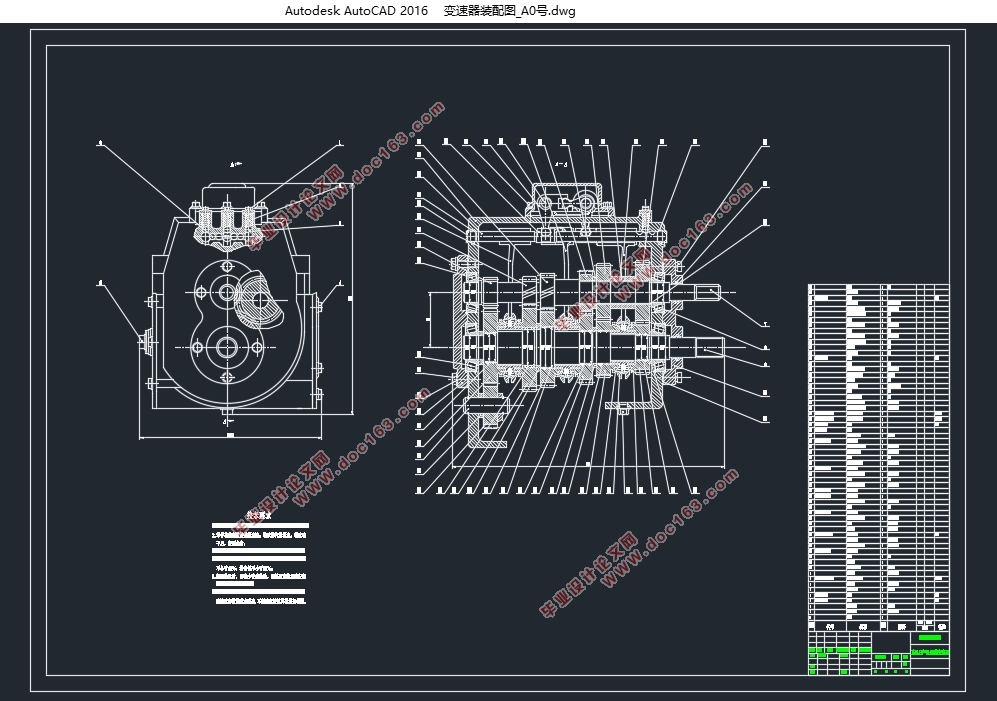

东风日产阳光5档变速器设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光5档变速器设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光5档变速器设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光5档变速器设计(含CAD零件图装配图,CATIA三维图)
东风日产阳光5档变速器设计(含CAD零件图装配图,CATIA三维图)

[版权所有:http://think58.com]
