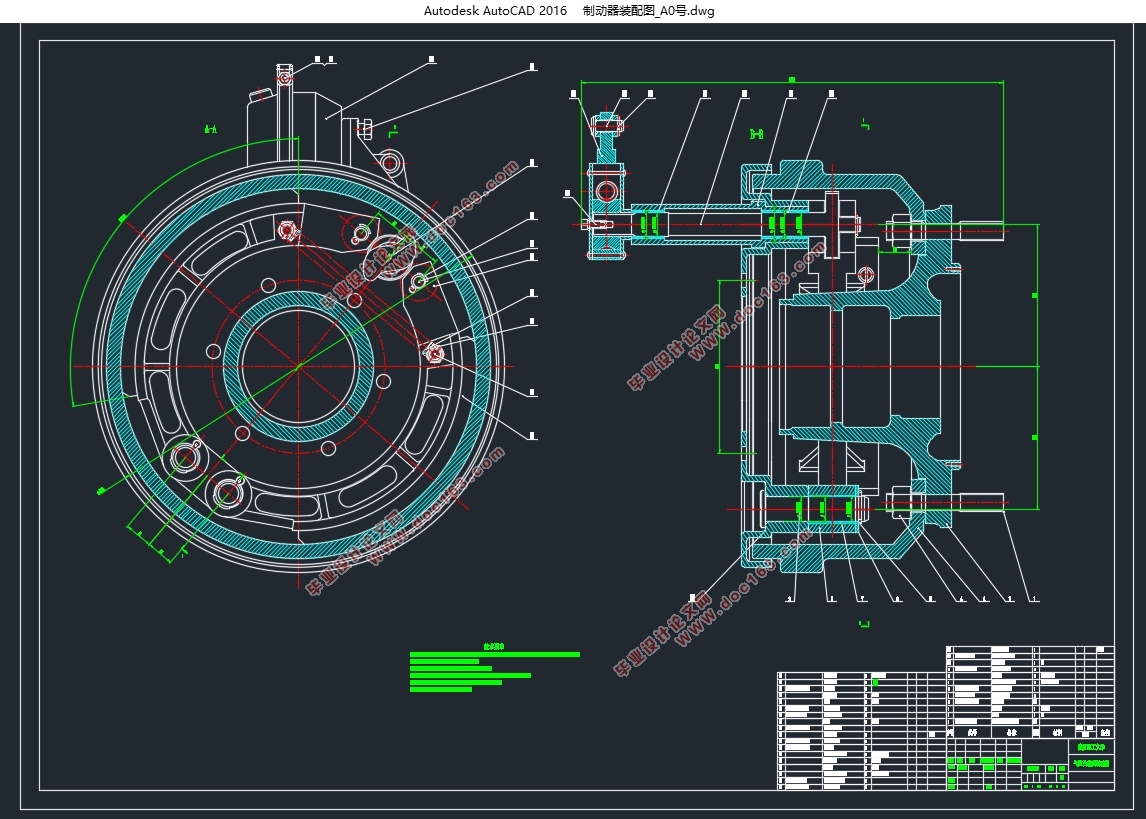

某中型东风载货车后轮制动系设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

某中型东风载货车后轮制动系设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书12000字,CAD图6张)
摘要
汽车作为当今社会最重要的交通工具之一,其功能性和安全性备受关注,而制动系很大程度上保证了汽车行驶的安全性,因此很有必要对制动系进行设计研究。
本文以东风某中型载货车的后轮制动系为研究对象,首先比较了盘式制动器和鼓式制动器的优缺点,进行了方案的选型,然后根据东风天锦中型货车 DFH1160BX1JVA的整车参数,进行鼓式制动器性能参数的确定,包括了同步附着系数、制动器的最大制动力矩,也利用Matlab绘制了I曲线等,之后进行了主要零部件的计算,包括制动底板、制动蹄、制动鼓等,同时利用Catia建立了三维模型,然后对制动器进行了设计校核,包括了磨损特性和比摩擦力的校核,之后进行了制动凸轮轴的设计、制动调整臂中的蜗轮蜗杆设计和制动驱动机构的选择与计算,然后利用Abaqus对简化了的装配模型进行了有限元分析,研究了鼓式制动器的热—结耦合状况,得到了制动鼓的应力云图和节点温度云图,进一步验证了建立的模型的准确性,同时也确保了货车能够达到有效的制动效能。
关键词:鼓式制动器;制动凸轮轴;热-结耦合分析;制动鼓 [来源:http://think58.com]
Abstract
As one of the most important means of transportation in today's society, automobile is of great concern to its function and safety, and the braking system has ensured the safety of automobile driving. Therefore, it is necessary to design the brake system. In this paper, the rear wheel brake system of a medium-sized truck in Dongfeng is taken as the research object. The advantages and disadvantages of the disc brake and the drum brake are compared first. The selection of the scheme is carried out, and then the drum brake is carried out according to the vehicle parameters. The parameters of the determination, including the synchronization of the adhesion coefficient, the maximum brake braking torque, the use of Matlab to draw the I curve, and then the main parts of the calculation, including the brake floor, brake shoes, brake drums, etc. Using Catia to establish a three-dimensional model, the brake was also designed to check, including the wear characteristics and specific friction check. The design of the brake camshaft, the design of the worm gear in the brake adjustment arm and the selection and calculation of the brake drive mechanism are carried out. Then the finite element analysis of the simplified assembly model is carried out by using Abaqus.The results show that the accuracy of the model is verified, and the effective braking performance of the truck can be ensured by the heat-junction coupling analysis, the stress cloud and the node temperature cloud of the brake drum are obtained.

[资料来源:http://www.THINK58.com]


Key Words:drum brake;brake camshaft;heat - junction coupling analysis;brake drum
3.1制动系性能参数

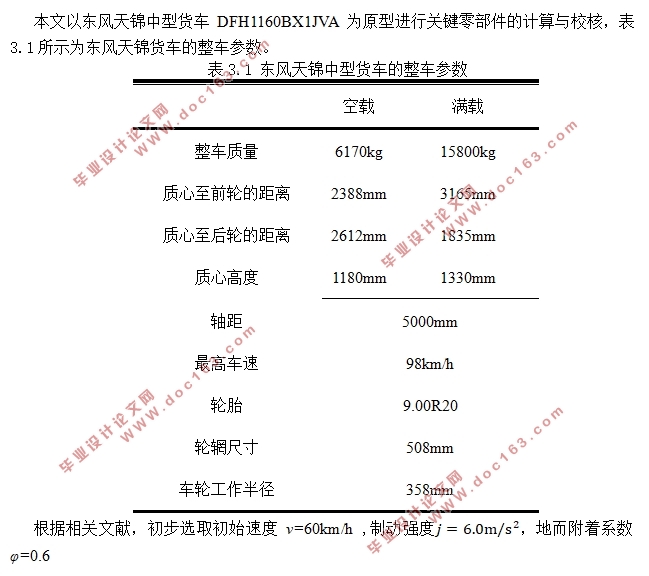

本文以东风天锦中型货车DFH1160BX1JVA为原型进行关键零部件的计算与校核,表3.1所示为东风天锦货车的整车参数。
表3.1 东风天锦中型货车的整车参数
    空载    满载
整车质量    6170kg    15800kg
质心至前轮的距离    2388mm    3165mm
质心至后轮的距离    2612mm    1835mm
质心高度    1180mm    1330mm
轴距    5000mm
最高车速    98km/h
轮胎    9.00R20
轮辋尺寸    508mm
车轮工作半径    358mm
根据相关文献,初步选取初始速度v=60km/h ,制动强度j=6.0m/s^2,地而附着系数φ=0.6
[资料来源:THINK58.com]
