小型汽油发动机配气机构设计(含CAD零件图装配图)

小型汽油发动机配气机构设计(含CAD零件图装配图)(论文说明书16000字,CAD图18张)
摘要
能源危机，环境污染，随着这类问题日益严重，制造低耗能，低污染的发动机是当今汽车设计制造的主要课题。而且近年来，随着人们对汽车越来越深刻的理解和需求，对过去只能作为代步工具的低性能车已经不再感兴趣。因此，如今的汽车发动机设计目标应该是在保持，甚至提高各方面性能的同时，还能够降低油耗，更加有效地能源利用，从而减小环境污染。做到一举多得。
配气机构作为发动机不可或缺的重要组成部分，对其动力性，燃油经济性和排放性的影响不容小觑。除此之外，对发动机的噪音，振动，工作平稳，可靠，耐久等方面都有着深刻的影响。因此，配气机构的设计对发动机的整体运行有重要的意义。
配气机构中气门的升程规律，凸轮轴的配气相位，气门弹簧组，气门组等各个零件结构尺寸都是很重要的参数。本文通过查阅文献资料，对某非增压直列三缸四冲程小排量汽油发动机配气机构各组成部分的零件主要参数进行设计取值与计算。设计过程中使用MATLAB软件进行辅助计算与绘图，最终将设计好的零件结构参数利用AUTOCAD软件进行图纸的绘制。
关键词：汽油发动机配气机构设计气门升程曲线配气相位 [版权所有：http://think58.com]
Design of gas distribution mechanism for small gasoline engine
Abstract
Energy crisis, environmental pollution, with the increasing severity of such problems, manufacturing low-power, low pollution of the engine is today's automotive design and manufacture of the main topic. And in recent years, with more and more in-depth understanding of the car and demand, the past can only be used as a means of transport of low performance cars are no longer interested. Therefore, today's automotive engine design objectives should be maintained, and even improve the performance of all aspects at the same time, but also can reduce fuel consumption, more efficient use of energy, thereby reducing environmental pollution. Do more than a few.
As an indispensable part of engine, valve mechanism has a great influence on its power, fuel economy and emission. In addition, the engine noise, vibration, smooth work, reliability, durability and other aspects have a profound impact. Therefore, the design of valve mechanism is of great significance to the overall operation of the engine. [资料来源：www.THINK58.com]
The valve's lift rule, the timing of valve, the valves Spring group and the valve group are important parameters. In this paper, the main parameters of the components of a three-cylinder four-stroke small-displacement gasoline engine with a non pressurized direct-flow unit are designed and calculated by consulting the literature. The design process also uses the MATLAB software to assist the calculation and the drawing, finally will design the good part structural parameter to use the AutoCAD software to draw the drawing.
Keywords：gasoline engine,valve train,cam lift curve,valve timing 

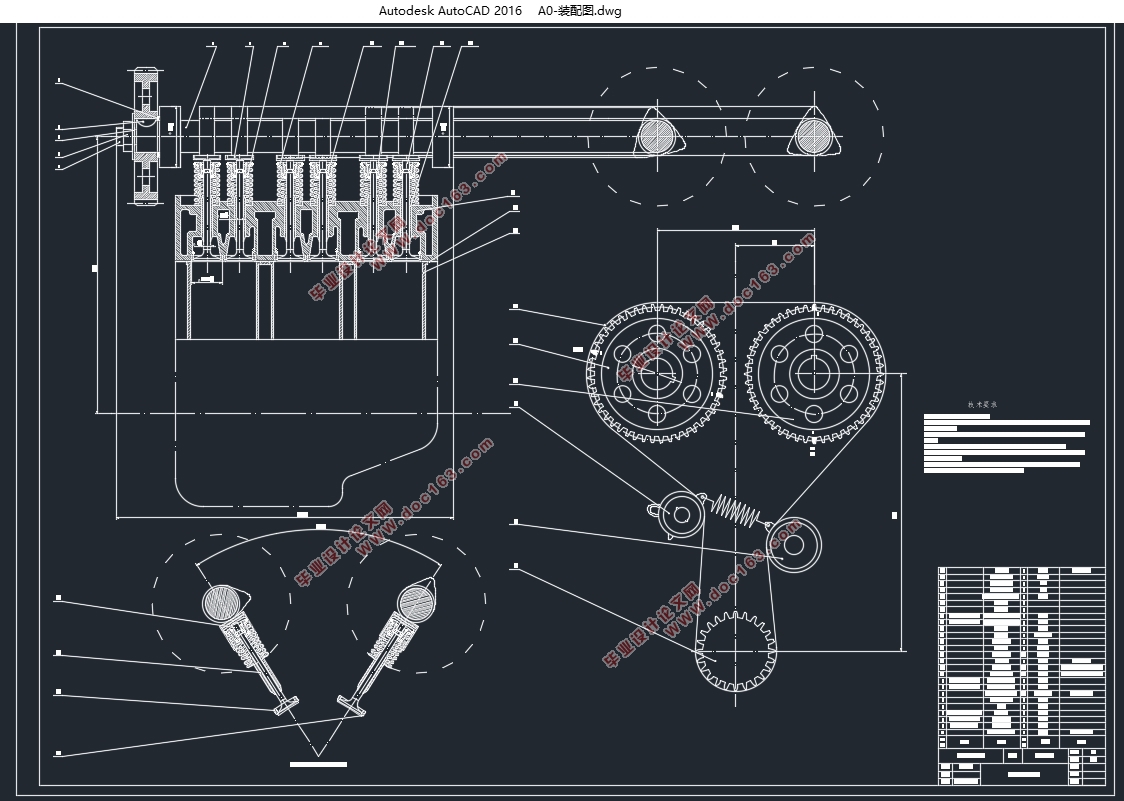

本文研究对象及主要内容
本文对某一款非增压直列三缸四冲程发动机进行配气机构的设计。其具体的主要性能参数如表1.1所示。
表1-1某小型汽油发动机主要性能参数表
参数名称    参数值
每缸气门数及布置形式    4气门，DOHC
排量    0.998L
气缸数及布置形式    直列三缸
进气形式    自然吸气 [资料来源：www.THINK58.com]
冷却形式    水冷
冲程数    四冲程
标定转速    6000r/min
缸径×行程(mm)    71×84
点火次序    1-3-2
近气门间隙    0.19mm
排气门间隙    0.32mm
进气门最大升程    12.5mm
排气门最大升程    12mm
进气提前    14°CA
排气提前    52°CA
进气晚关    50°CA
排气晚关    12°CA
  [版权所有：http://think58.com]

目录
摘要    I
Abstract    II
第一章绪论    1
1.1课题背景及意义    1
1.2关于汽油机配气机构的现状分析和展望    1
1.2.1配气机构形式    2
1.2.2顶置凸轮轴配气机构    3

1.2.3多气门配气机构    3
1.2.4双顶置凸轮轴(DOHC)，四气门配气机构    3
1.3经济性分析    4
1.4本文研究对象及主要内容    4
第二章凸轮型线的设计    6
2.1基本参数    6
2.1.1基圆半径    6
2.1.2工作段半包角    7
2.1.3挺柱最大升程    7
2.2凸轮缓冲段    7
2.2.1缓冲段各参数    8
2.2.2缓冲段的类型    9
2.3凸轮工作段    12
2.3.1凸轮工作段的类型    12
2.3.2高次方多项式凸轮工作段    12
2.4凸轮的校核    17
2.5本章小结    19

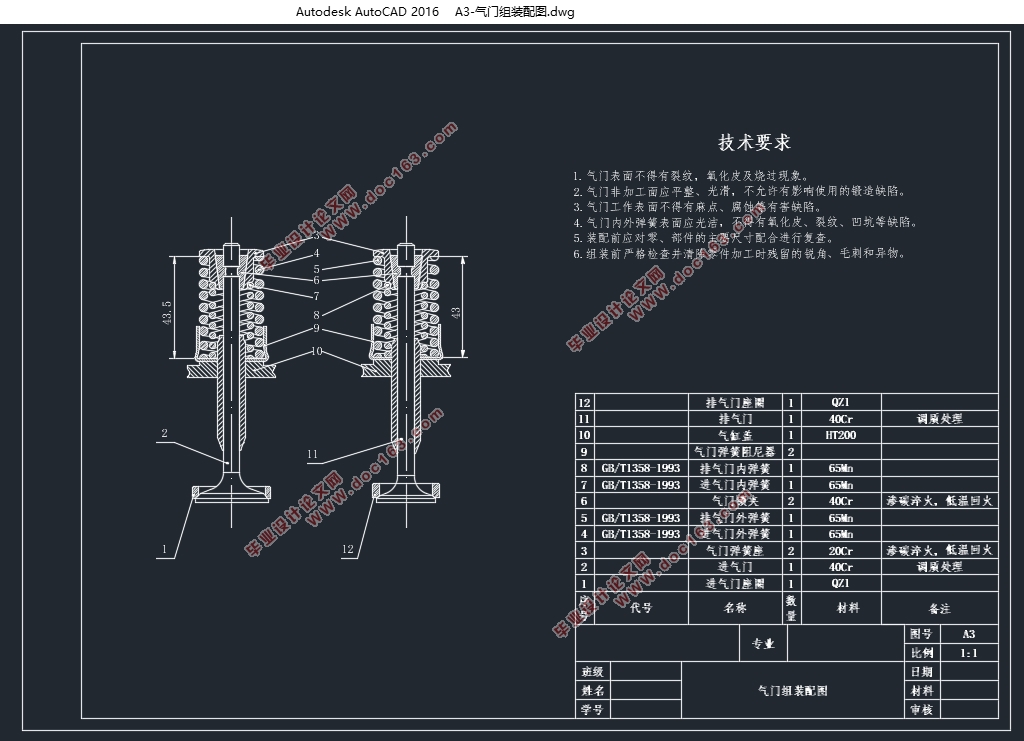

第三章气门组零件结构参数设计    20
3.1气门的设计    20
3.1.1结构参数    20
3.1.2材料与处理    22
3.2气门座与气门导管的设计    23
3.2.1工作情况及结构参数    23
3.2.2材料与处理    25
3.3气门弹簧的设计    25
3.3.1设计要求与结构形式    25
3.3.2最小弹力与最大弹力    26
3.3.3弹簧刚度    27
3.3.4结构参数    27
3.3.5材料和处理    30
3.3.6弹簧的校核    30
3.4本章小结    33
第四章凸轮轴与挺柱结构参数设计    34
4.1凸轮轴的设计    34
4.1.1结构参数    34
4.1.2材料与处理    36
4.2挺柱的设计    36
4.2.1挺柱的结构形式与最小工作底面半径    36
4.2.2挺柱与凸轮之间的关系    37
4.3本章小结    37
总结与展望    38
参考文献    40
致谢    42
