ZC5070ZYS后装压缩式垃圾车改装设计

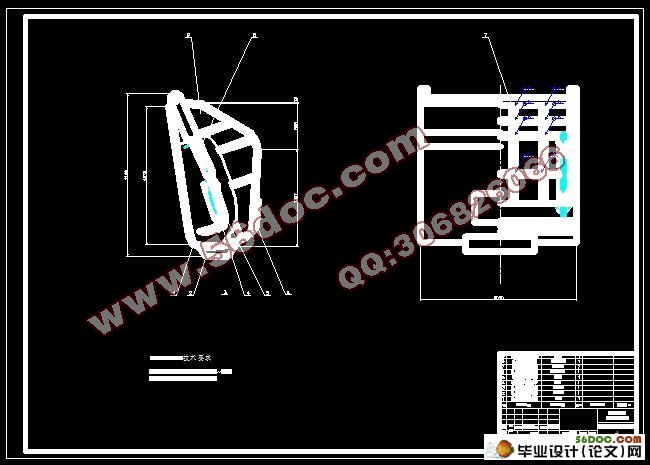

ZC5070ZYS后装压缩式垃圾车改装设计(任务书,开题报告,中期检查表,毕业论文说明书19000字,CAD图纸6张)

摘    要
为解决城市垃圾运输，减少运输过程中的二次污染问题，提高运输效率、降低工人劳动强度，本课题研究设计了全密封压缩式环保垃圾车。
本课题首先介绍了后装压缩式垃圾车总体设计的5个原则，然后对这6个原则依次进行了详细的论证分析，在此基础上与传统的垃圾车机构进行比较，确定了设计方案。在设计计算部分，根据设计要求确定了垃圾车的结构参数，并根据结构参数对垃圾车的发动机进行了选型。根据装载要求，对后装压缩式垃圾车的整体结构参数进行了设计计算，其中包括料斗容积和污水箱容积的计算；汽车底盘主要是二类底盘的选用及其改造，根据载荷分布对各轴的负荷进行了细化分配，同时对整车的性能参数也依据标准进行了选用，主要确定了最高车速、燃料经济性参数、机动性参数和通过性参数等；以及对轴距、前后轮距、外廓尺寸等整车尺寸参数的确定；为确保整车性能对车架进行了受力分析和强度校核、液压系统油缸的受力分析与强度校核。

关键词：后装；压缩；垃圾车；环保；垃圾运输

ABSTRACT

    In order to solve the problems of town garbage transportation, two contamination in the transportation, thus improve the transportation efficiency, and reduce the worker labor intensity, this paper has designed the entire seal compression type garbage truck [来源：http://think58.com]
    This topic first introduce the 5 principles in the overall design of back ward loading compression garbage truck, and then gave detailed proof analysis to the 5 principles The author compares the new design with the traditional one In design and the calculation part, the structure parameter of the garbage truck, and the engine of the dumpcart are chosen according with the requirements According to the loading request, the design of the back ward loading compression type garbage truck are calculated, including the hopper volume and the dirt water tank volume computation The motor car chassis is mainly on the chassis selections and the reformation, and the axes load distribution In the same time, the entire vehicle performance parameter based on the standard has been selected, according to the maximum speed, the fuel economy parameter, the mobile parameter and passed the parameter and so on; and to confirm the parameters of axes distance, the distance of the front and back wheels, and the size of outside profile In order to guarantee the completed car performance, have done the stress and strength checking, the stress analysis and strength checking of liquid pressure system [资料来源：http://think58.com]


Key words: Back loading；Compression；Garbage truck；Environmental protection ；Refuse transportation

 课题主要内容
根据垃圾车行业的发展情况，后装压缩式垃圾车目前的性能也存在着一些不足，跟其他种类的垃圾车相比，例如多功能垃圾车，后装压缩式在功能多样化上略显不足;跟拉臂式垃圾车相比，在结构，操作方面，节省人力方面也有一定缺点。而在自身的问题上，后装压缩式垃圾车的垃圾压缩率，空间利用率，装卸的效率上，也有一定程度的不足。
本次课题我主要完成的是垃圾车的总体结构设计与垃圾车液压控制系统的设计，提高了垃圾车的载质量利用系数，提高垃圾的压缩比，合理完成液压系统的设计等等。
具体设计包括以下内容。
（1）二类底盘选择；
（2）专用汽车的总体布置，绘制总布置草图；
（3）车厢总成的设计；
（4）推卸系统的设计；
（5）压缩系统的设计；
（6）液压系统的设计；
（7）整车性能计算分析。
    设计时尽量满足以下四点:
（1）要加强环保意识, 要求运输车辆在装卸料的环境中尽可能的减少对环境的污染或尽可能的减少中转环节, 在方便装却的情况下, 保证输送管路的密封性； [版权所有：http://think58.com]
（2）为节能的要求改进压缩填装机构的结构, 尽量减少每吨垃圾填装的能量需用；
（3）降低车辆的自重, 增加车辆的载重, 设计大容量的重载车辆；
（4）提高车辆结构性能, 适应高速长距离运输的要求。
