智能全自动门设计(含CAD接线图梯形图)

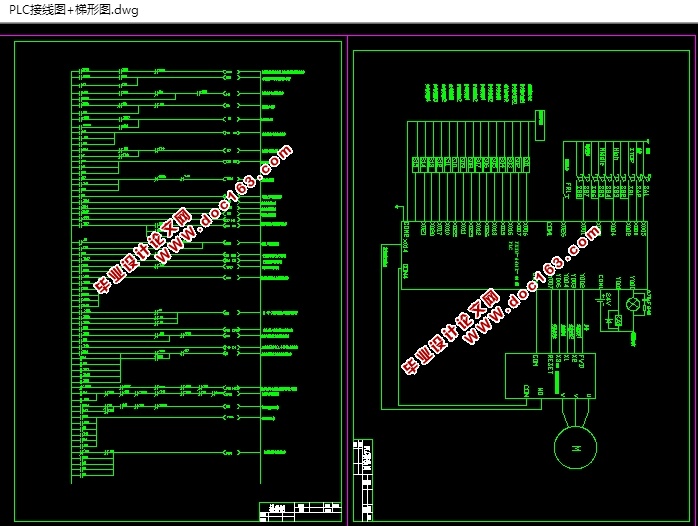

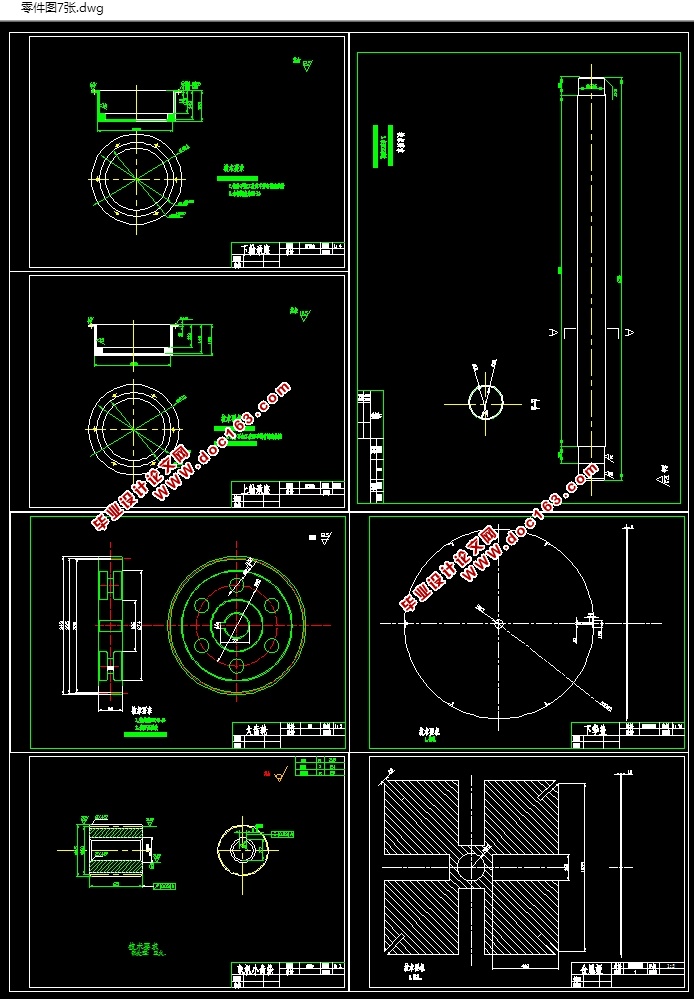

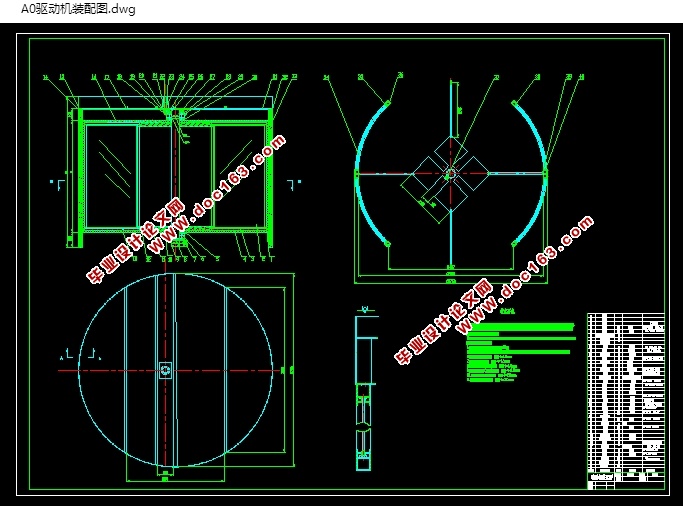

智能全自动门设计(含CAD接线图梯形图)(论文说明书24000字,CAD图纸5张)
Design of Four Wings Automatic Revolving Door Mechanical and Electrical System
本设计选择自稳定性自动旋转门的设计（四翼） 由于本设计设计的是一般高档宾馆大门，故必须满足豪华、气派的要求，而旋转门刚好符合上述的条件。但是旋转还分为几大类，由于高档宾馆的出入人数不是很多，故选择一般的自稳定性旋转门就满足其要求了。并且它还具有稳定性、可靠性很高，使用寿命长的特点。

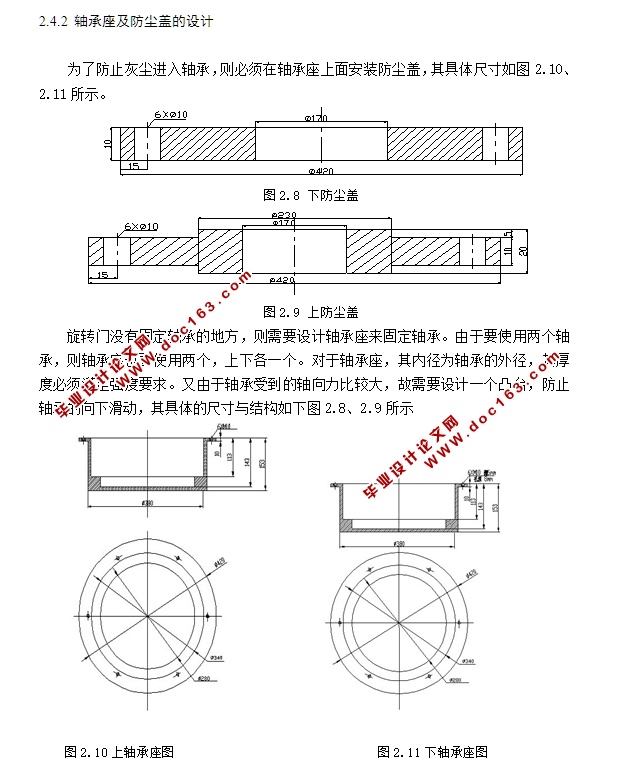

     四翼自动旋转门的门体部分设计主要包括旋转门体部分设计和固定部分曲壁设计，旋转门体又包括中间旋转门扇和中轴。其中旋转门扇都由铝型材框架和玻璃构成。曲壁是构成旋转门体部分的旋转空间，由进出门口和四块弧形框玻璃构成。
根据文献可以确定四翼自动旋转门的尺寸，其具体尺寸如表2.1所示：
表2.1 四翼旋转门尺寸表
门旋转直径E    3600mm
门净高 A    2163mm
门总高 B    2633mm
门出入口尺寸 C    2427mm
门外径D    3760mm
单扇门半径DW    1005mm

[资料来源：http://think58.com]

  [资料来源：THINK58.com]
