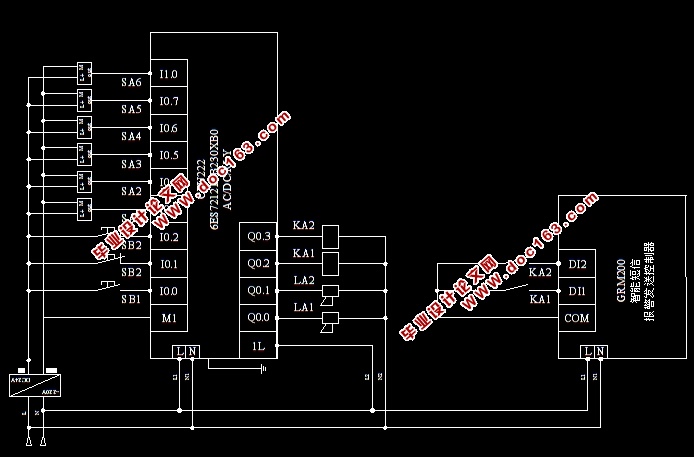

智能住宅防火防盗系统设计(附电路图,PLC程序,西门子S7-200)

智能住宅防火防盗系统设计(附电路图,PLC程序,西门子S7-200)(论文说明书12000字,CAD电路图,PLC程序)
摘要
随着人们的居住理念的转变，对智能家居的要求越来越高，一些市面上常见的智能家居工艺商，对防火防盗系统的考虑往往不够全面，本课题从这一点展开，基于PLC系统完成智能家居防火防盗控制系统的设计。
首先，对防火防盗系统的控制要求进行分析，对课题的设计步骤进行分析，对使用PLC进行防火防盗系统设计的可行性进行简单论述。对防火系统中所用的烟感探测装置、防盗系统中所用的人体探测装置以及PLC的型号进行了合理选取，选用GRM200型短信报警装置，完成了PLC控制系统的硬件设计。最后本文给出了本系统的软件流程图，并完成了控制系统的软件梯形图设计。

关键词：防火防盗；PLC控制；智能家居

智能防火防盗系统的控制核心为PLC控制器，而硬件系统的设计时PLC控制系统是否能够可靠、稳定运行的关键组成部分，硬件系统按照PLC的I/O类型分为输入部分和输出部分。PLC通过对外围的输入信号进行采集，实现对执行机构的控制来实现控制系统的功能。由于PLC控制器可以采用梯形图或者语句表方式进行编程，编程难度低，易于学习，因此可以方便的实现多种复杂的工艺功能。

对于防火防盗系统而言，被控对象主要为报警器、指示灯等，外围输入的数字量信号主要为操作按钮信号以及探测传感器的信号，由于防火防盗系统是非常重要的过程控制系统，虽然本系统的功能比较简单，但是系统本身存在多种逻辑功能，还有若干种控制模式，需要在设计时充分考虑控制系统的可靠性性能。当然，一套控制系统的优劣不光以优秀的性能作为评价标准，较高的经济性也需要充分考虑。


目  录
摘　要    1
Abstract    2
目  录    II
第一章　绪  论    1
1.1　本课题的研究背景和意义    3
1.2 基于PLC的防火防盗系统可行性    3
1.3　本课题的研究内容    5
第二章　智能防火防盗系统的控制要求    6
2.1　智能防火防盗系统的控制要求    6
2.1.1　防火系统控制要求    6
2.1.2　防盗系统控制要求    6

[版权所有：http://think58.com]

2.2　本课题的设计思路    7
2.3　本章小结    9
第三章　控制系统的硬件设计    10
3.1　传感器选型    10
3.1.1　火灾探测传感器的选型    10
3.1.2　防盗人体检测传感器    12
3.1.2　短信发送报警器    12
3.2　PLC系统的I/O地址分配    13
3.3　PLC的选型    14
3.4　PLC控制原理图的设计    14
3.5　本章小结    15
第四章控制系统的软件设计    17
4.1 程序流程图设计    17
4.2 PLC程序设计    17
4.2.1 初始化程序    18

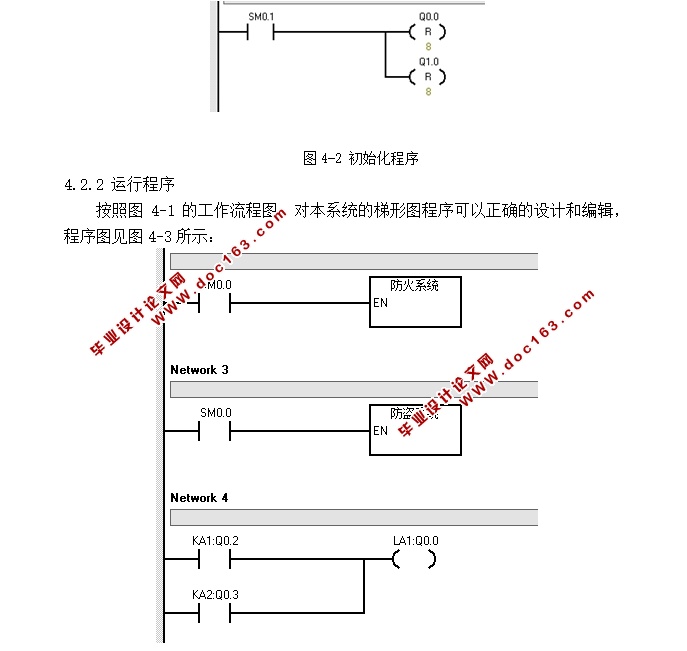

4.2.2 运行程序    18
4.3　本章小结    19
结束语    20
参考文献    21
谢  辞    22
