绢纺生产线的电控设计(三菱PLC)

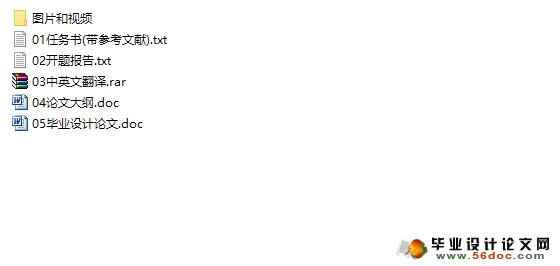

绢纺生产线的电控设计(三菱PLC)(任务书,开题报告,外文翻译,论文说明书9300字,CAD图纸7张)
摘 要
绢纺业由最早的全手工家庭作坊发展到如今的半自动化生产，但由于自动化程度较低，生产中的关键工艺步骤都是有人工操作的，这样很大程度的制约了生产效率和绢纺企业的发展，本论文旨在为绢纺企业设计一条合理高效的自动夹取副夹板和取落棉的电气控制，生产线的电控设计目的是利用电气自动化理论完成对生产线中人力劳动的简化，提高生产率。
本论文的主要研究工作和创新成果如下：
1.应用三相异步电机的变频调速原理，来完成对生产线中部分传送带的速度控制；讨论基频以上和基频以下两种情况来利用sumlink软件来仿真模拟电机的变频调速情况，仿真结果表明变频调速方案的可行性。
    2.副夹板夹取装置和关键位置传送带需要精确地速度控制，为此设计了基于PLC控制下的伺服电机调速方案，在还建立了模糊PID的反馈控制组成的闭环系统，该系统可以根据目标值和实际速度的差值来调节输出值。
    3．在设计中发现纯机械结构的自动取落棉装置在实际运用中存在部分问题，为此建立了PLC控制下的电机正反转方案来达到取落棉工艺。 [资料来源：www.THINK58.com]
     文章最后提出优化圆梳机和副夹板的设计方案。
关键词：绢纺生产；速度控制；电控设计； PLC控制技术；PID；伺服电机

Design on Electronic control of Silk Spinning production line
Abstract

Silk industry was developed from the full manual production in home to the semi – automatization production in now. But most of the key steps in production are manual operation because of the low degree automation. Therefore, this situation has restricted the productivity and the development of silk enterprises greatly.
This paper aims to design reasonable and efficient electric control for the silk industry to automatically fetching and dropping splint automatically . Electric control design of production line is using the theory of electrical automation to simplify the human labor and improve productivity. The main work and innovation are as follows:
1.Appling variable frequency speed regulation of the motor to completion of the production line to control the conveyor belt`s running speed. Analysis the two cases of the base frequency up and down and using “Sumlink” software to simulate the frequency conversion speed regulation of the motor. The simulation results show the feasibility of the variable frequency speed regulation scheme. [资料来源：http://www.THINK58.com]
  2.The auxiliary clamping device and a key position conveyor require precise speed control. So designing the servo motor speed control scheme based on PLC.
Also designing the closed-loop system composed PID control which can adjust the output value according to the difference between the input value and actual speed.
  3.In the design that automatic cotton device in the practical application has  problem because of pure mechanical structure. For this designs the control motor positive inversion under the PLC to achieve the Automatic cotton picking
  In the end, we also prospected the future development direction.
Keywords: Spun silk spinning; speed control; Electric control design ; PLC control technology; PLC;PID; Servomotor.


[资料来源：THINK58.com]

[版权所有：http://think58.com]

目录
摘 要    III
Abstract    IV
第1章 绪 论    1
1.1论文背景及研究意义    1
1.2  国内外研究动态    1
1.2.1 国内外绢纺生产线的现状    1
1.2.2 国内外电气自动化的现状与发展    2
1.3 传统工艺流程    2
1.4 论文研究目的和内容    3
第2章 部分传送的速度控制    5
2.1变频器概述    5
2.2三相异步电机变频调速的原理    6
2.2.1基频以下的变频调速    6
2.2.2基频以上变频调速    6
2.3 三相异步电动机变频调速仿真模型    7
2.4 仿真模拟结果    8
2.5三相异步电动机转速检测    10
第3章  副夹板放入和取出的电控设计    12
3.1 夹取副夹板工艺设计前后对比    12
3.2电机以及其他装置的选取    13 [资料来源：http://THINK58.com]
3.3 PLC的选取和PID的设计    16
3.3.1 PLC的选取    16
3.3.2 模糊PID设计    17
3.4取放副夹板工艺的同步电控设计    19
3.4.1系统控制图    19
3.4.2系统电路连接    21
第4章 取落棉的电控设计    22
4.1 取落棉装置的设计前后对比    25
4.2改进优化设计方案    27
4.3线路图    28
第5章 总结和展望    30
5.1论文总结    30
5.2工作展望    31
参考文献    32
附录    33
致谢    33 [资料来源：http://www.THINK58.com]
