基于PLC的X62W铣床电控系统设计(含梯形图)

基于PLC的X62W铣床电控系统设计(含梯形图)(任务书,中期报告,论文14000字)
摘要
随着工业自动化程度的要求不断提高，铣床作为普遍使用的机床，提高它的自动化程度已经迫在眉睫，特别值得关注的是要结合当今的前沿技术给它的控制系统进行技术改造，以适应工业的迅速发展。
本毕业设计主要研究的是采用PLC技术给X62W万能铣床的电气控制系统进行技术改造。研究的主要内容包括：先是研究X62W铣床的控制原理并提出改造方案，然后选择合适的PLC模块进行外部接线设计，再接着设计出它的梯形图和程序表，最后是应用S7-200软件进行程序的仿真调试，如对主轴控制、进给控制、照明控制、冷却泵控制的仿真调试。整个控制过程之间设计了联锁控制，保证了控制系统的准确性与迅捷性。
另外，本设计还提出了几点关于铣床的安全的技术措施，保证了系统控制的安全性。本设计拥有很好的应用与使用价值。
关键词：X62W万能铣床  PLC  控制系统

Abstract
With the requirement of increasing the degree of industrial automation, milling machine, as commonly used machine tools, improve the degree of automation is imminent, especially noteworthy is combined with today's cutting-edge technology to its control system technical renovation, in order to adapt to the development of industry.

[版权所有：http://think58.com]

This graduation design mainly is the study of the PLC technology to the electric control system of X62W universal milling machine technical renovation. The main content of the research include: first, the control principle of X62W milling machine and retrofit scheme is put forward, and then choose the appropriate PLC module for wiring design, then design it ladder diagram and the program list, the last is the application of S7-200 software program simulation debugging, such as the spindle control, feed control, lighting control, cooling pump control simulation debugging. Design the interlock between the whole control process control, to ensure the accuracy of the control system and swifter.
In addition, the design also puts forward some technical measures about the safety of the milling machine, guarantee the safety of the system control. This design has a good application and use value.
Keywords：X62W universal milling machine  PLC  control system


[资料来源：http://THINK58.com]

目录
1  绪论    1
1.1  课题设计的背景与意义    1
1.2  国内外应用情况    1
1.3  相关知识    2
1.4  本课题的主要研究内容    4
2  X62W万能铣床工作原理与整体方案    5 [来源：http://www.think58.com]

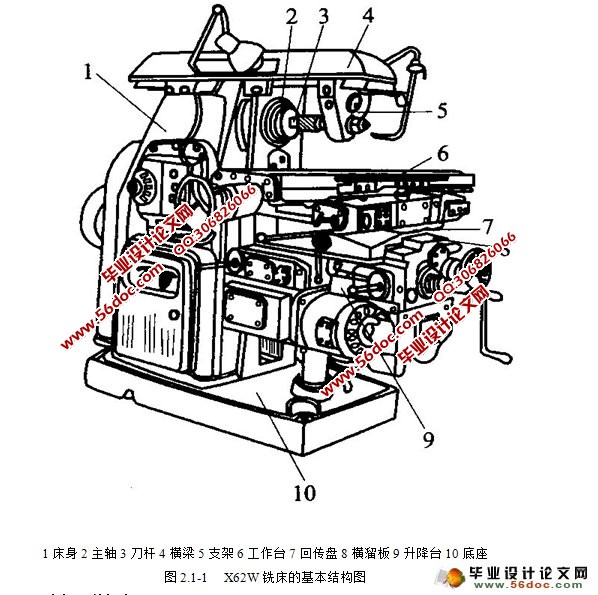

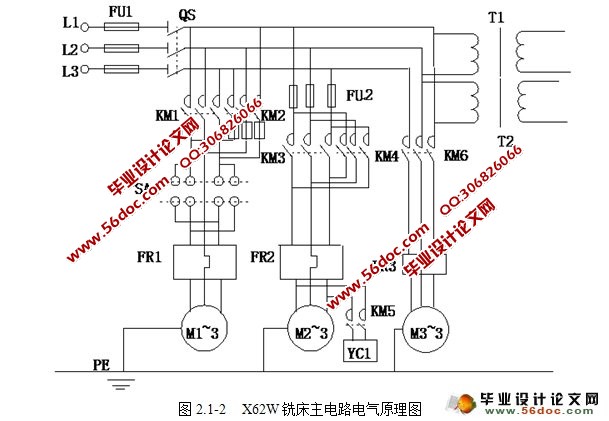

2.1  X62W万能铣床的基本结构与工作原理    5
2.2  整体方案    11
3  硬件设计    13
3.1  PLC的选型原则    13
3.2  I/0分配表    14
3.3  基于PLC的硬件接线图设计    15
3.4  电气控制的安全技术措施    16
4  软件设计    18
4.1  主轴电动机设计    18
4.2  进给电动机设计    19
4.3  其它控制的PLC梯形图设计    20
4.4  PLC控制系统抗干扰设计    21
5  仿真调试    23
5.1  主轴电动机M1控制的仿真调试    23
5.2  进给电动机控制的仿真调试    24

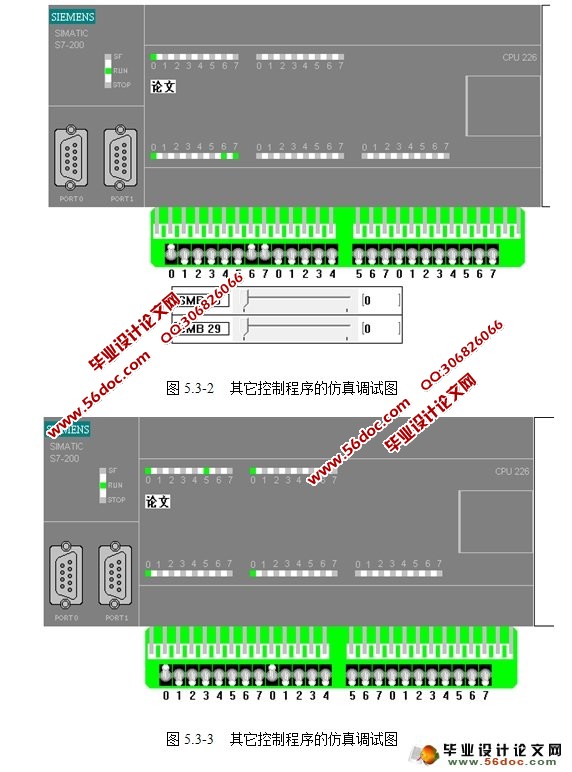

5.3  其它控制程序的仿真调试    27
结论    30
致谢    31
参考文献    32
附录    33

[来源：http://www.think58.com]

附录A  控制程序梯形图    33
附录B  控制程序语句表    35
