南京如家快捷酒店(暖通空调)设计(含CAD图)

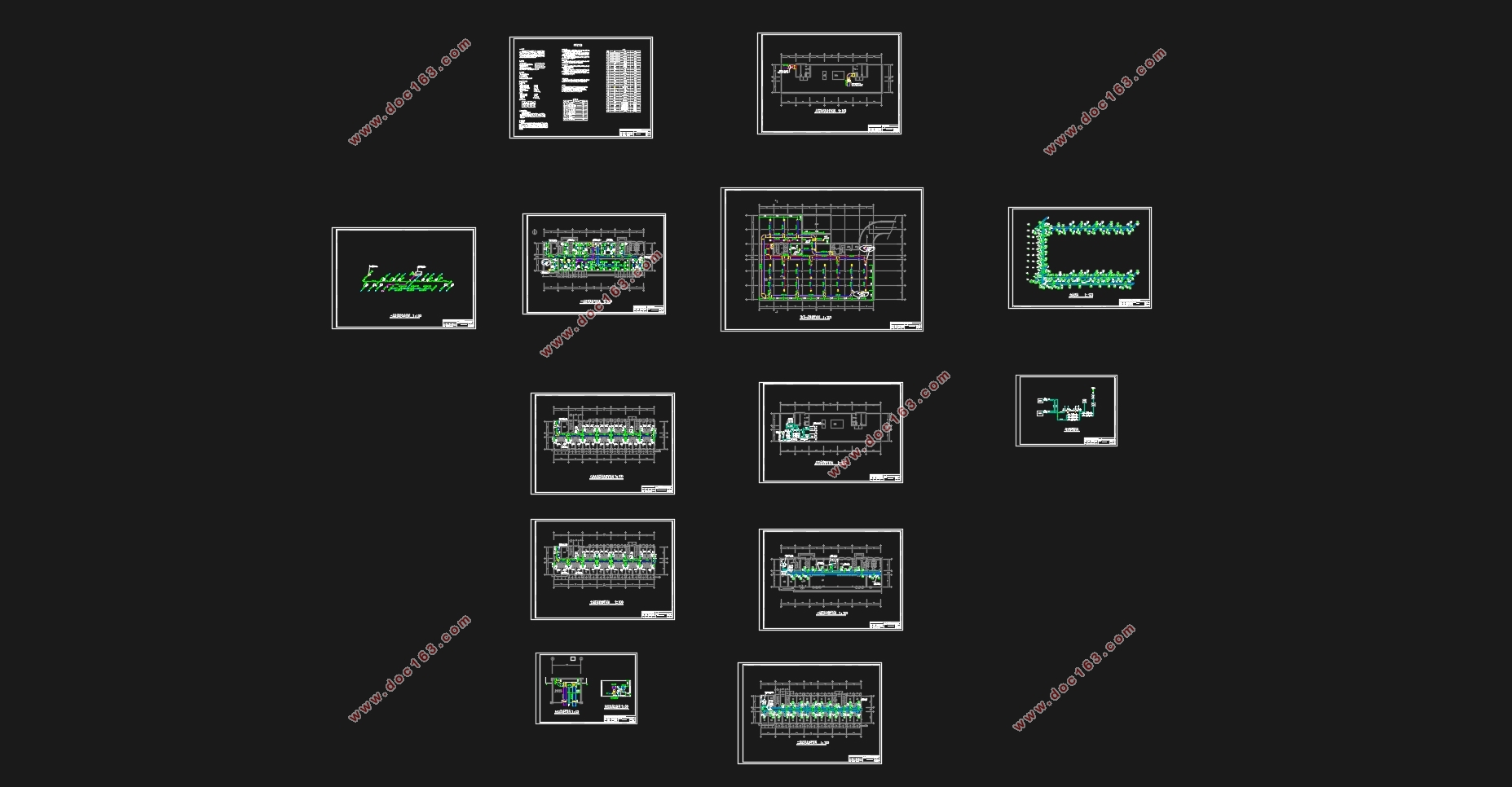

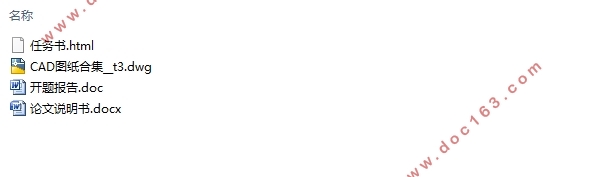

南京如家快捷酒店(暖通空调)设计(含CAD图)(任务书,开题报告,论文说明书18000字,CAD图12张)
摘要
本工程位于南京市，总建筑面积约12595平米，其中：地上建筑面积9530平米，地下3065平米，占地面积1100平米。该建筑为框架结构，地上十层，地下一层，总高度36.9米，首层高度4.5米，二至十层层高3.6米。
本次设计建筑为旅馆，一层空调区域有商场、办公室、门厅、休息室、值班室、前室，二层以上为标准层，每层的空调区域都是大部分的客房加上前室。一层商场面积较大，宜采用全空气系统；值班室由于二十四小时有人值班，宜采用家用空调；办公室、门厅、休息室等面积略小，同时又考虑到气流均匀的问题，宜采用新风加风机盘管系统，风盘采用下送风的形式。
二层以上的标准层客房居多，每一个客房都是独立的，宜采用新风加风盘这种灵活性大、可根据各室负荷情况自我调节的系统。
所以，本次设计一层商场为全空气系统，值班室设置家用空调，剩下的空调房间全部采用新风加风机盘管系统。新风处理到室内状态的等焓线，不承担室内冷负荷。
本次设计的地点是南京，属于夏热冬冷地区，是比较适合采用空气源热泵的地区，本次设计建筑为酒店，考虑到成本与功能，因此可以采用空气源热泵。

关键词：新风加风机盘管 全空气系统 空气源热泵

Nanjing rujia hotel design (HVAC)
Abstract
The project is located in xiaguan district, nanjing city, with a total construction area of 12595 square meters, including 9530 square meters of above-ground construction area and 3,065 square meters of underground construction area of 1,100 square meters. The building is a frame structure with ten floors above ground and one floor below ground, with a total height of 36.9 meters, a height of 4.5 meters for the first floor and 3.6 meters for the second to tenth floor.
The architectural design for the hotel, a layer of air conditioning area have shopping malls, office, hallway, lounge, office, room, before more than 2 for the standard layer, each layer of the area is before most of the rooms with air conditioner room. The market area of the first floor is large, and the whole air system should be adopted. Because there are people on duty around the clock, it is advisable to use domestic air conditioning. The area such as office, vestibule, lounge is small, consider the problem of even air flow at the same time, appropriate USES new wind to add fan coil system, wind dish USES the form of downdraft.
There are more standard rooms above the second floor, each of which is independent. It is advisable to adopt the flexible system of fresh air and air dish, which can be self-regulated according to the load of each room.
Therefore, this design of the first floor of the shopping mall for the whole air system, the duty room set domestic air conditioning, the rest of the air conditioning rooms all adopt the fresh air and fan coil system. The isenthalpy line from the fresh air treatment to the indoor state does not bear the indoor cooling load.
The design of the site is nanjing, belongs to the hot summer and cold winter region, it is suitable for use air source heat pump, the design architecture for the hotel, considering the cost and function, so the air source heat pump can be used.
Key words: fresh air, fan, coil, whole air system, air source heat pump

1.1建筑概况
本工程位于南京市，总建筑面积约12595平米，其中：地上建筑面积9530平米，地下3065平米，占地面积1100平米。该建筑为框架结构，地上十层，地下一层，总高度36.9米，首层高度4.5米，二至十层层高3.6米。 [资料来源：http://www.THINK58.com]

1.2设计参数
夏季室内设计参数按资料1推荐选取：室内设计温度26℃，相对湿度55%；冬季采暖室内计算温度：除走廊、楼梯间、卫生间、机房不采暖外，其余均为20℃。
室外设计参数按南京市选取，根据《民用建筑供暖通风与空气调节设计规范》GB50736-2012附录A室外空气计算参数可查：
夏季空调室外计算干球温度：34.8℃；
夏季空调室外计算湿球温度：28.1℃；
夏季空调室外计算日平均温度 ：31.2℃；
冬季采暖室外计算温度：-1.8℃；
累年最低日平均温度：-13.1℃；
冬季室外平均风速：2.4m/s。

1.3围护结构参数
本次工程所在地为南京，查阅《公共建筑节能设计标准》GB50189-2015中3.1.2，南京所处的气候分区为夏热冬冷地区。单栋建筑面积大于300m2，查阅《公共建筑节能设计标准》GB50189-2015中3.1.1，本建筑为甲类建筑。《公共建筑节能设计标准》GB50189-2015中表3.3.1-4查得屋面的热惰性指标D≤2.5，传热系数K≤0.4或热惰性指标D＞2.5，传热系数K≤0.5；外墙的热惰性指标D≤2.5，传热系数K≤0.6或热惰性指标D＞2.5，传热系数K≤0.8；建筑窗墙面积比计算为0.43，单一立面外窗的传热系数K≤2.4。

[版权所有：http://think58.com]

选《实用供热空调设计手册》第二版4.2.1中断热桥Low-E中空充惰性气体玻璃窗，性能参数如下表1-1：
  [来源：http://www.think58.com]

[来源：http://www.think58.com]

目录
摘要    I
Abstract    II
第一章 原始资料及计算参数    1
1.1建筑概况    1
1.2设计参数    1
1.3围护结构参数    1
第二章 负荷计算    4
2.1冷负荷构成及计算原理    4
2.1.1 冷负荷的组成    4
2.1.2  冷负荷计算原理    4
2.2湿负荷计算原理    8
2.3详细负荷计算    8
2.4各层房间负荷计算    13
2.5热负荷的计算    15

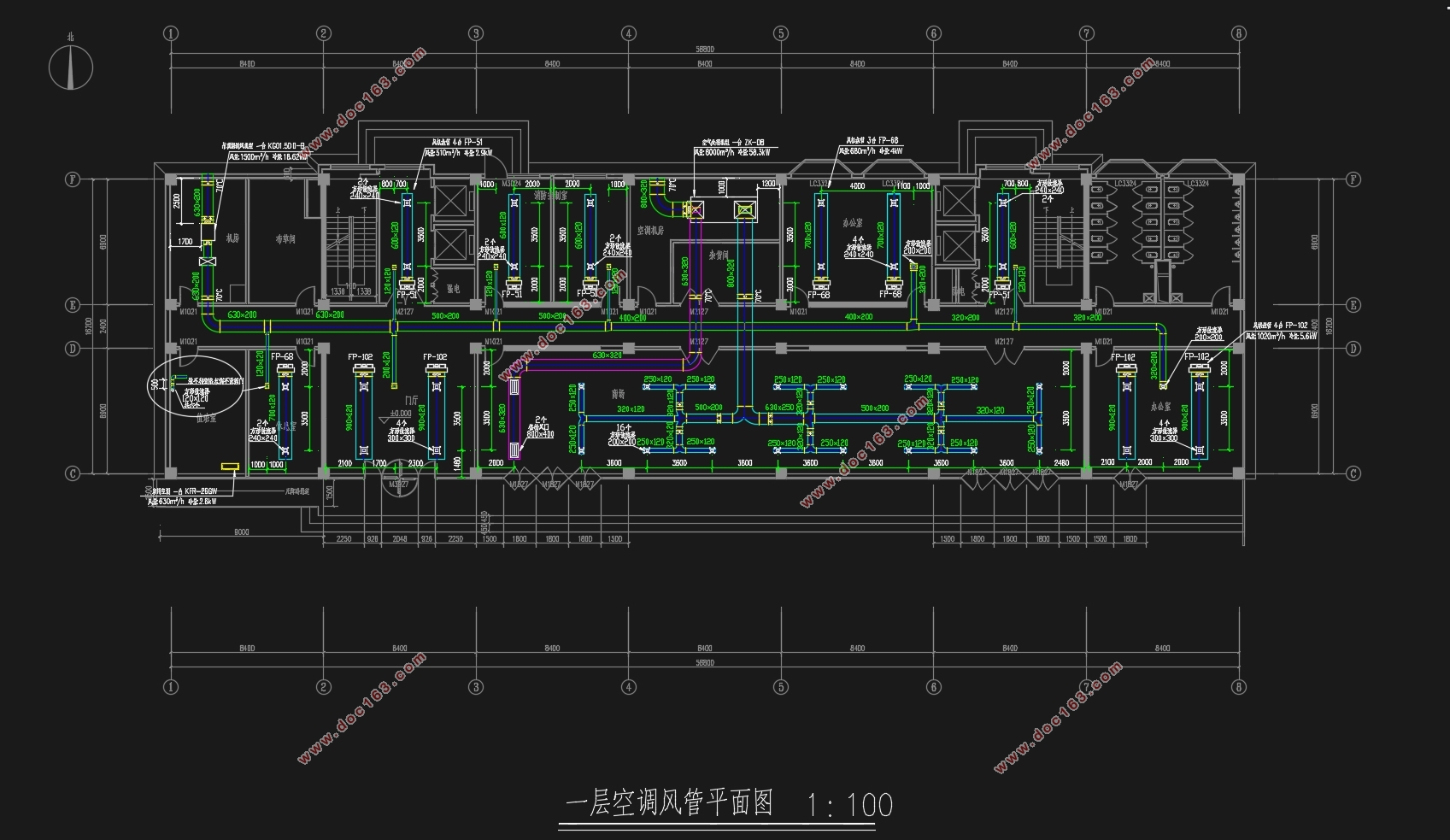

第三章 空调风系统计算    16
3.1空调方案选择    16
3.2  全空气系统风量、冷量的计算及设备选型    16 [来源：http://think58.com]
3.3  新风加风机盘管系统风量、冷量的计算及设备选型    19
3.4家用空调选型    25
3.5气流组织校核    25
3.5.1 一次回风系统    25
3.5.2新风加风机盘管系统    25

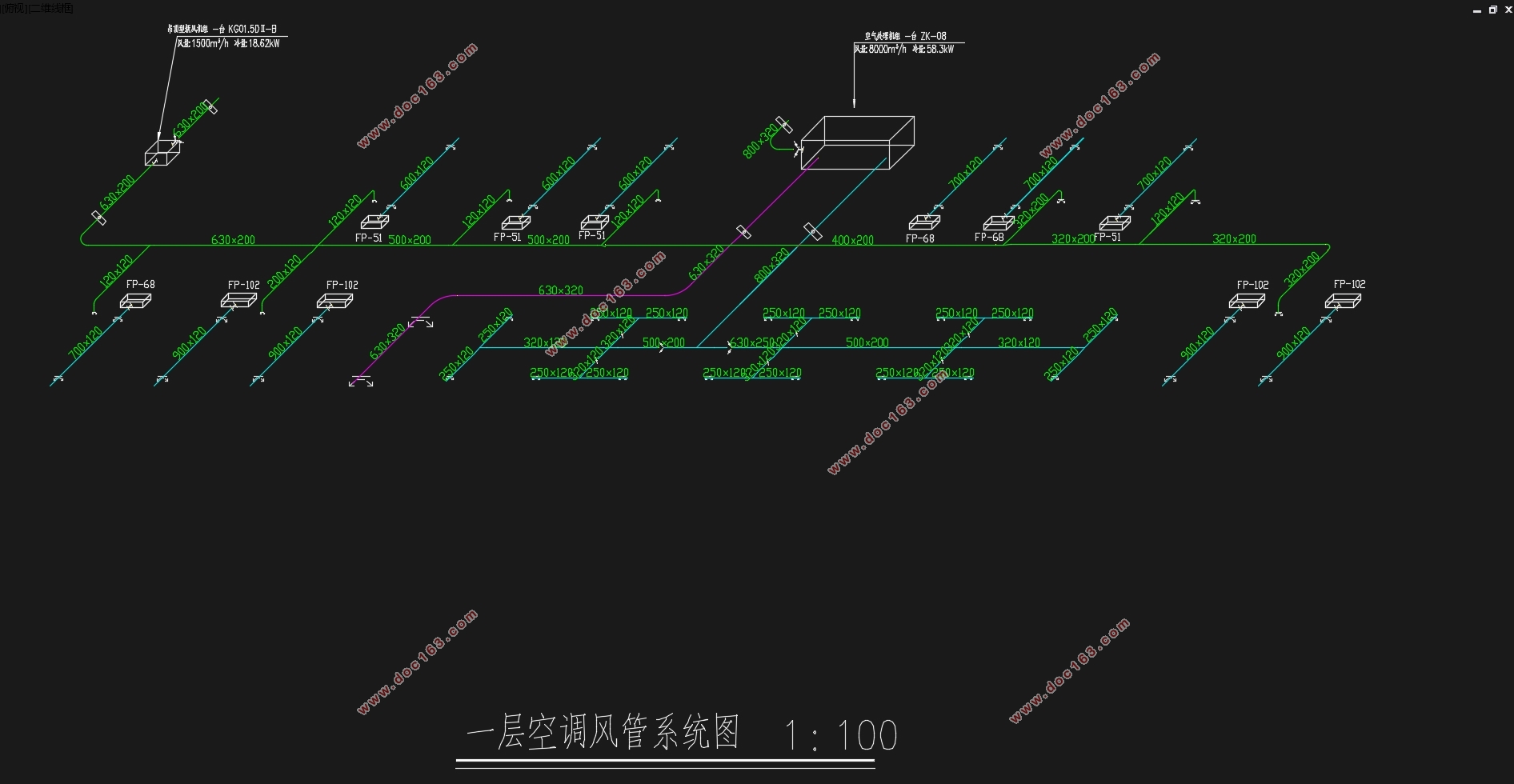

3.6风系统水力计算    30
3.6.1 全空气风系统水力计算    30
3.6.2  新风系统水力计算    33

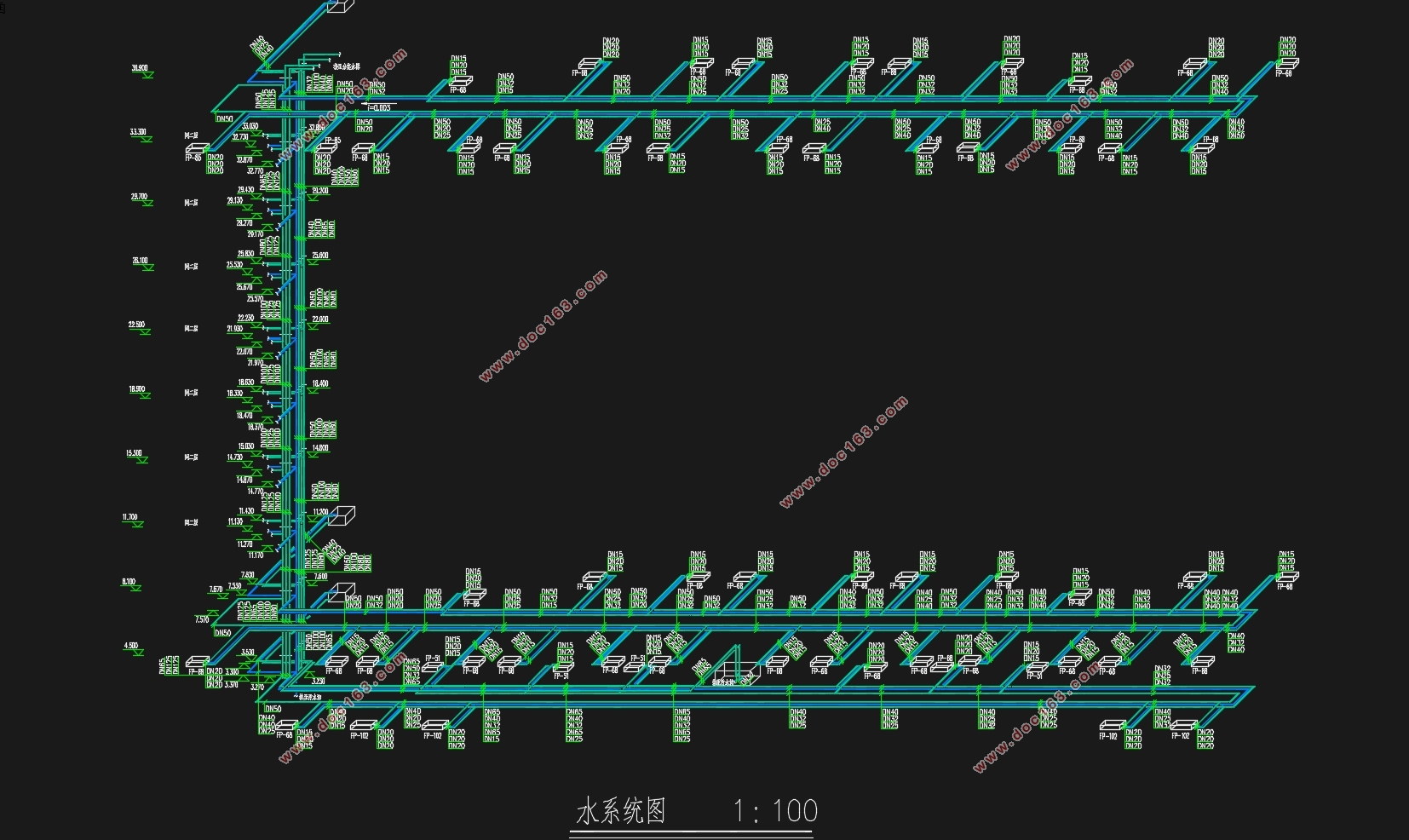

第四章 空调水系统计算    35
4.1 水系统方案选择    35
4.2 水系统水力计算    36
4.2.1 冷冻供水系统水力计算    36
4.2.2  冷冻回水系统水力计算    37
4.2.3  冷凝水系统管径确定    38

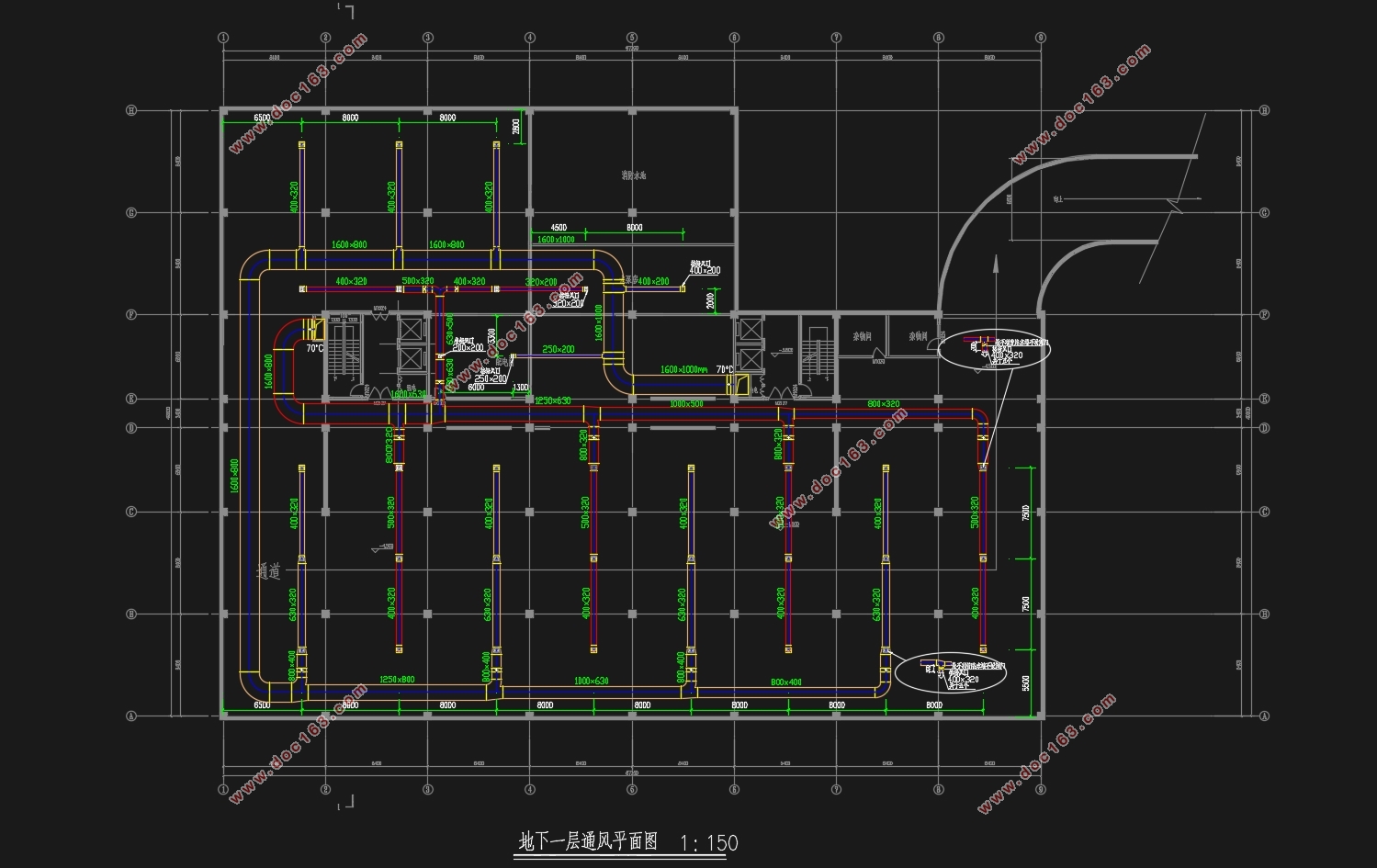

第五章 通风设计    39
5.1  风量的计算    39
5.1.1  体积计算    39
5.1.2风量计算    39
5.2通风水力计算    39
5.2.1  送风管水力计算    39

[资料来源：http://think58.com]

5.2.2排风管水力计算    40
5.3风机选型    41
5.3.1 送风机选型    41
5.3.2 排风机选型    42
第六章 冷热源设计    44
6.1  冷热源方案选择    44
6.1.1  空气源热泵    44
6.1.2  地源热泵    44
6.1.3  溴化锂吸收式机组    45
6.1.4  冷水机组+锅炉    45
6.1.5  蓄冷+锅炉    45
6.1.6最终方案    46
6.2   热泵选型    46
6.2.1  机组的总装机容量    46
6.2.2  机组台数选择    46
6.2.3 机组方案选择    46
6.2.4 校核计算与说明    47
6.3 分水器与集水器设计计算及选型    48
6.4 软化水箱选型    50
6.5 软水器选型    50
6.6膨胀水箱选型    51

[资料来源：www.THINK58.com]

6.7冷热源管路系统的水力计算    51
6.7.1冷冻水水力计算    51
6.7.2补水水力计算    53
6.8水泵选型    53
6.8.1冷冻水泵的选型    53
6.8.2补水泵的选型    54
6.9水过滤器的选择    55
参考文献    51
致 谢    57
