上海汇文大厦通风空调设计(含CAD图)

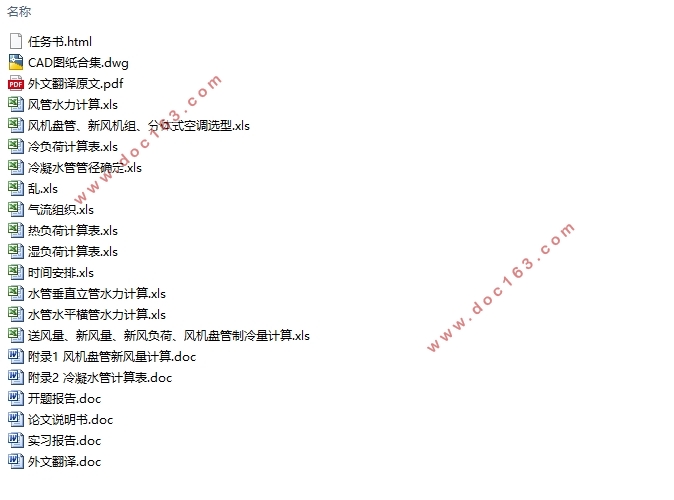

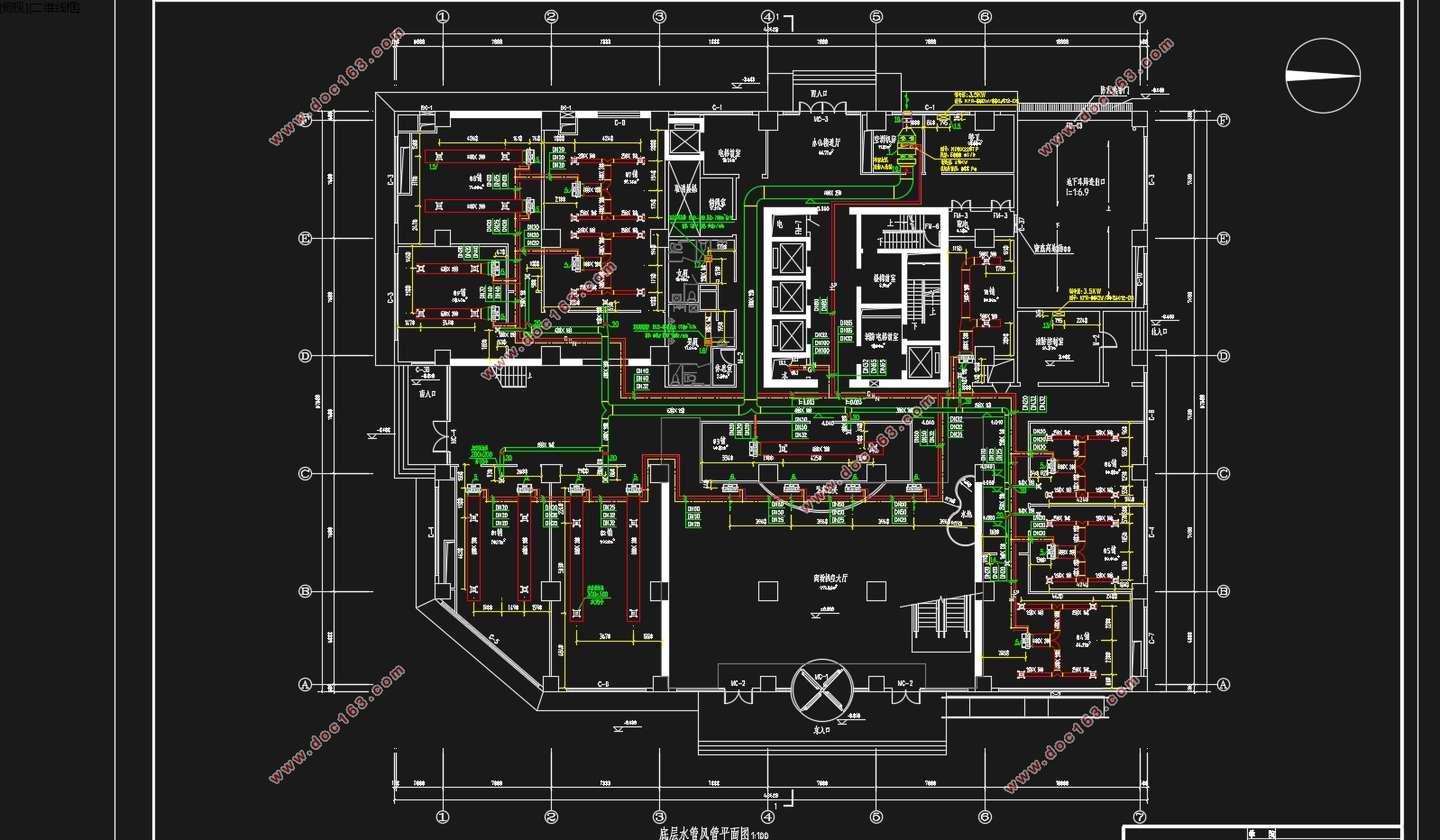

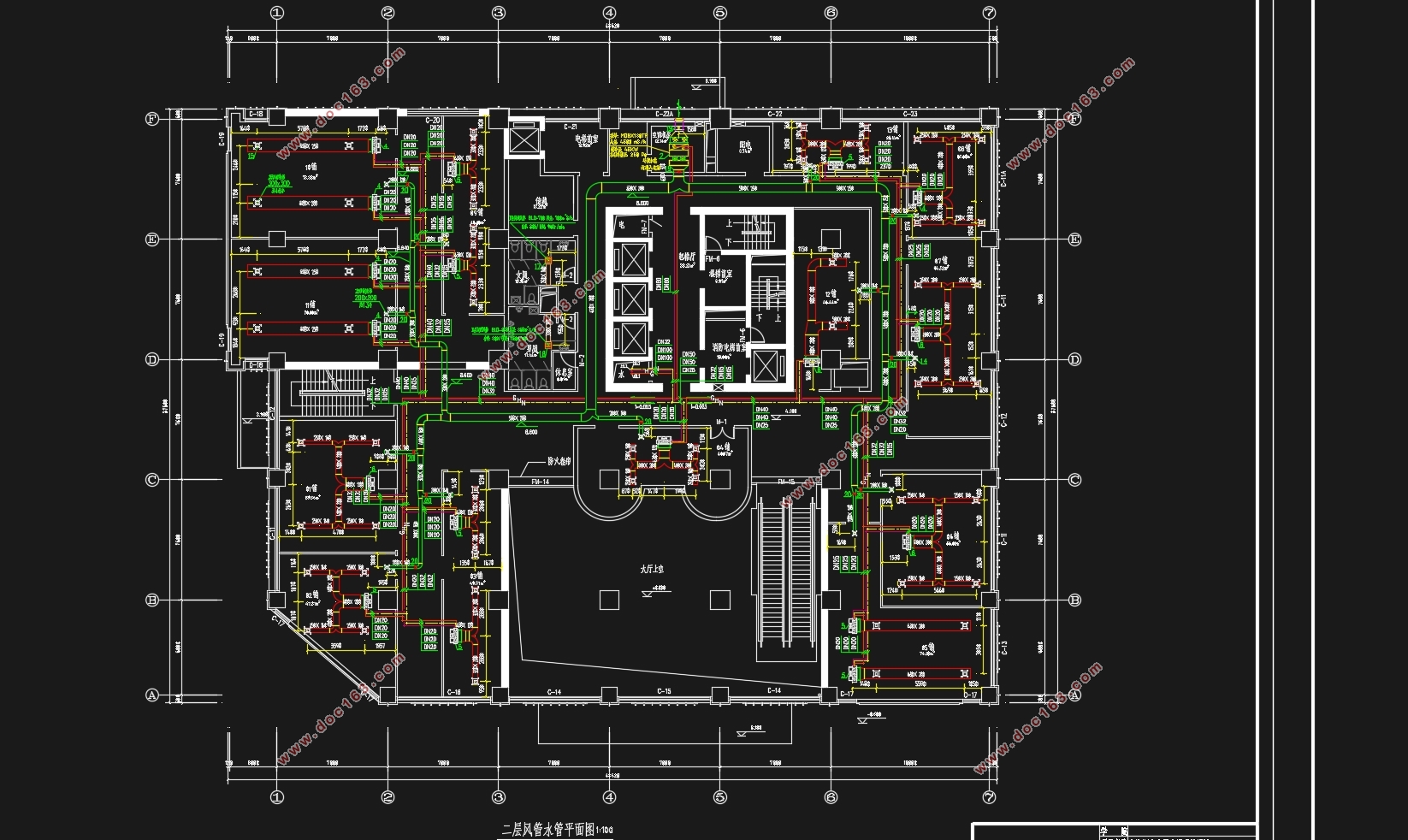

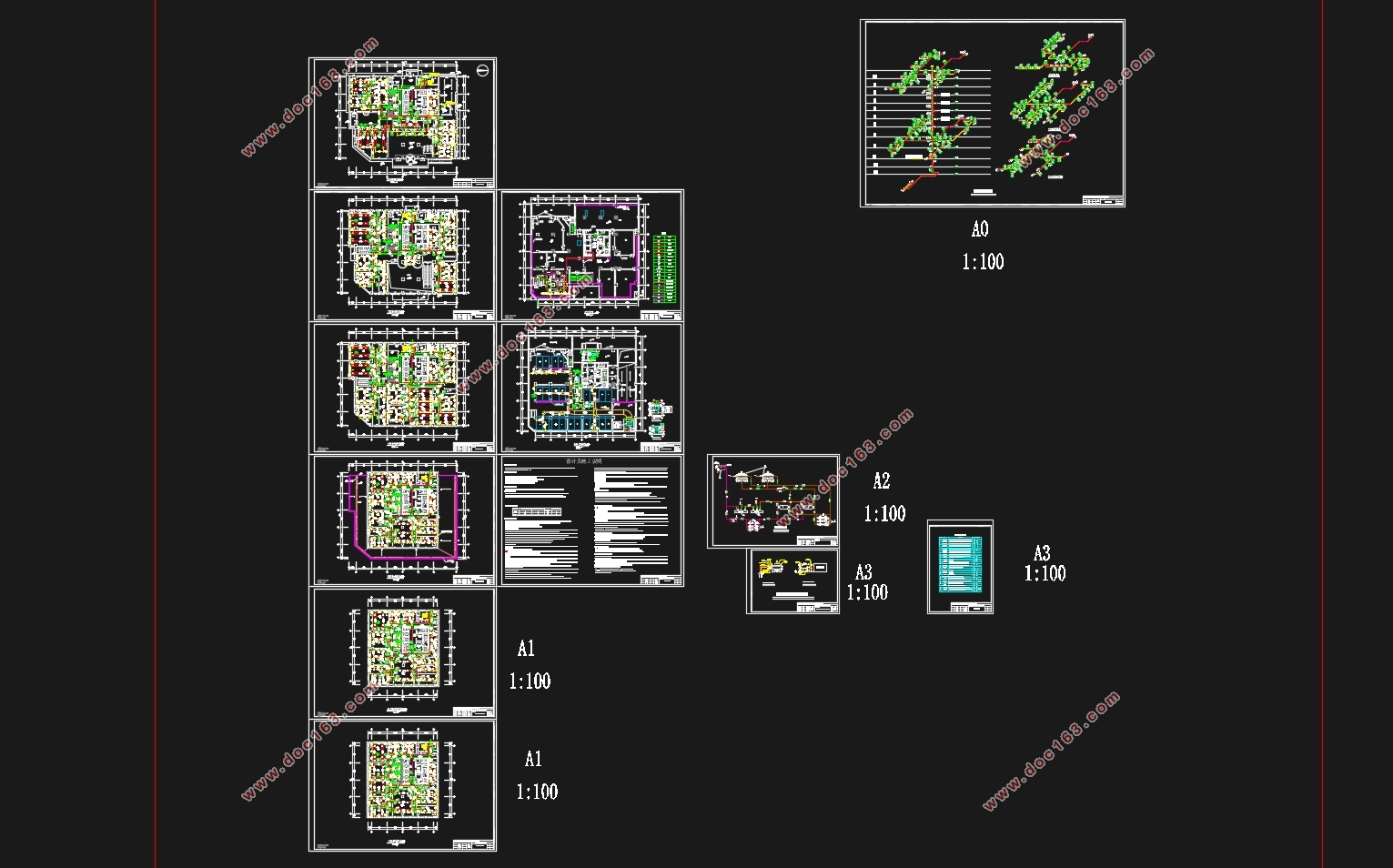

上海汇文大厦通风空调设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书49000字,实习报告,CAD图11张)
摘 要
本设计为大厦空调设计，该空调系统为舒适性空调系统。该大厦集商铺、办公，通讯设备及辅助用房于一体。建筑地下二层，地上11层，建筑面积约为15000m2。主要功能：地下一层为停放23辆汽车的停车场，地下2层为设备层，地上1~3层为商铺，地上4~10层为办公用房，11层为设备层。

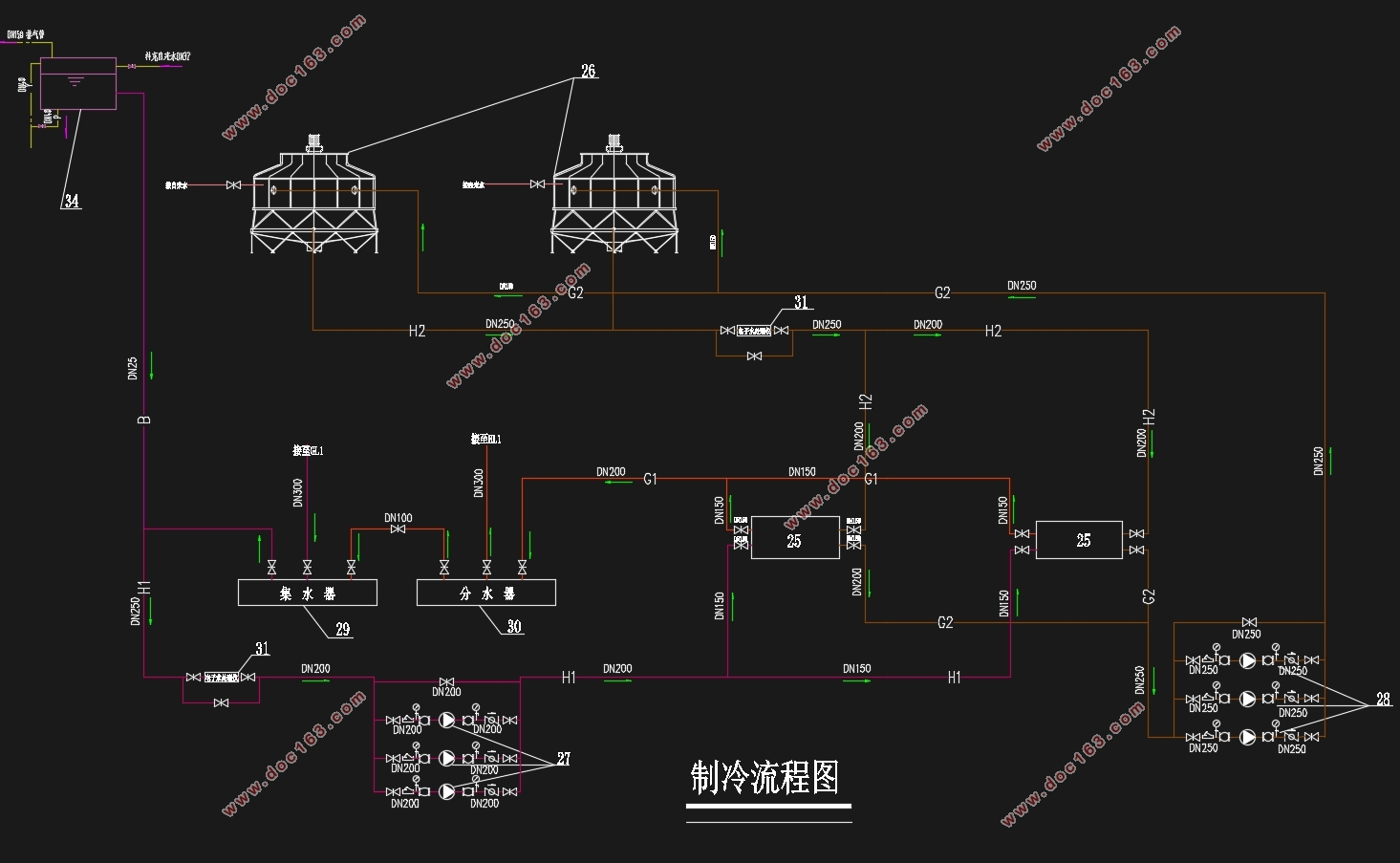

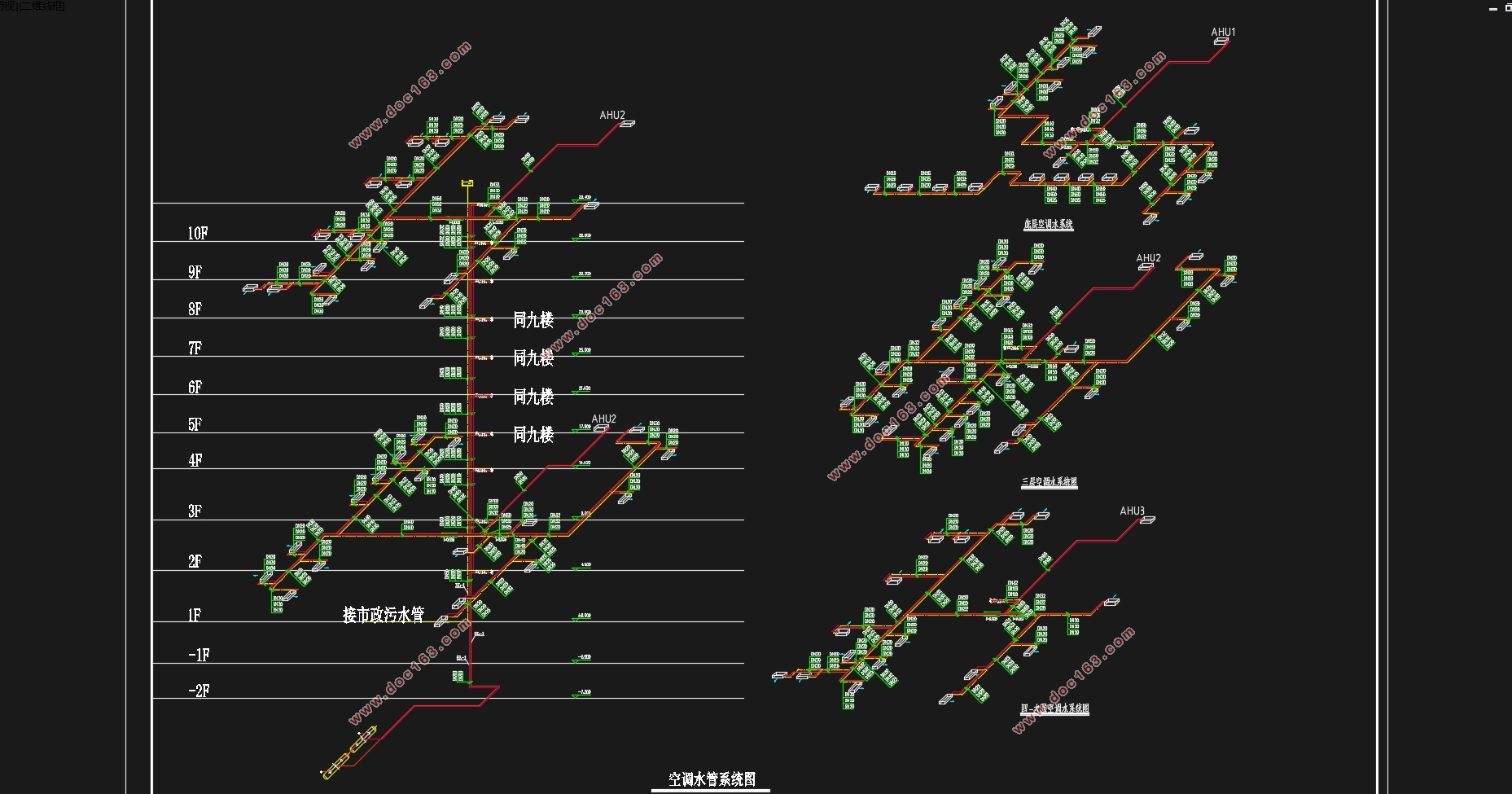

本设计负荷计算采用非稳态方法计算冷负荷，计算出8：00～22：00的逐时冷负荷。各房间基本采用风机盘管加独立新风系统，新风处理到室内空气焓值，通入每个房间，不承担室内负荷。空调水系统设计为一次泵变流量闭式系统。本工程夏季采用单螺杆式冷水机组进行制冷，选用两台型号为30HXC130单螺杆式冷水机组，机房布置在地下2层，冷冻水温度为7/12℃，冷却水温度为32/37℃，冬季采用0.6MPa市政管网蒸汽进行供热。
关键词：冷负荷 风机盘管 水力计算 冷热源

The Shanghai Longwen building ventilation and air conditioning design
Abstract
Designed for building air conditioning design, the air conditioning system for comfort air conditioning systems.

[资料来源：http://think58.com]

The building shops,offices,communications equipment and auxiliary buildings in one. The underground second floor of the building 11 floors above ground floor area of approximately of 15000 m2. Main functions: the basement for the parking of 23 car parking lot, underground second floor of the device layer, ground layer 1 to 3 shops in the ground 4 to 10 floors of office space, 11 floors of the device layer.
    The design load calculation cooling load is obtained by using the unsteady method, calculate the hourly cooling load of 8:00 ~ 22:00. Independent basic rooms adopt fan-coil unit plus fresh air system, fresh air to the indoor air enthalpy value, access to each room, do not assume the indoor load. Air conditioning water system is designed as a closed pump variable flow system. This summer with single screw water chiller refrigeration engineering, choose two types of 30 hxc130 single screw type chiller, room decorate 2 floors underground, chilled water temperature for 7/12 ℃, cooling water temperature is 32/37 ℃, 0.6 MPa steam municipal pipe network is adopted to improve the heating in winter.

[资料来源：www.THINK58.com]

Key Words:  Cooling load;Fan coil;Hydraulic Calculation;Cold and heat source

1.2 工程概况
本建筑位于上海，属于民用建筑中的公共建筑，建筑地下2层，地上11层，建筑面积约为15000m2。主要功能：地下一层为停放23辆汽车的停车场，地下二层为设备层，地上1~3层为商铺，地上4~10层为办公用房，11层为设备层。
1.3 建筑气候分区
上海濒江临海，属亚热带季风气候，呈现季风性、海洋性气候特征。冬夏寒暑交替，四季分明，春秋较短，冬夏较长，是夏热冬冷地区，见表1.3。主要气候特征是：春天温暖，夏天炎热，秋天凉爽，冬天阴冷；全年雨量适中，年60%左右的雨量集中在5-9月的汛期，年平均降水量1119.1mm，年蒸发量882.4mm；年平均日照1400h。
  [资料来源：www.THINK58.com]

[资料来源：THINK58.com]

目录
摘要    I
ABSTRACT    II
第1章 设计条件    1
   1.1 工程名称    1
   1.2 工程概况    1
   1.3 建筑气候分区    1
   1.4 建筑气候分区对建筑基本要求    2
   1.5 设计参数    2
1.5.1 室外设计参数    2
1.5.2 室内设计参数    3
1.5.3 围护结构参数    4
1.5.4 人员密度、照明功率和电器设备功率    5
第2章 空调负荷计算    6
   2.1 冷负荷构成和计算原理    6
 2.1.1 冷负荷计算规定    6 [版权所有：http://think58.com]
 2.1.2 冷负荷计算方法    7
 2.1.3 通过外墙形成的冷负荷    8
 2.1.4 通过外窗形成的冷负荷    9
 2.1.5 内围护结构形成的冷负荷    11
 2.1.6 人体冷负荷    12
 2.1.7 照明冷负荷    13
 2.1.8 设备冷负荷    13
 2.1.9 09铺冷负荷汇总    14
 2.1.10 各层房间冷负荷汇总    14
2.2 湿负荷    20
2.2.1 湿负荷计算规定    20
2.2.2 人体散湿量计算    20
2.2.3 所有房间湿负荷计算汇总    20
2.3 热负荷    22
第3章  空调系统划分与方案选择    25
3.1 空调系统分类     25
3.1.1 空调系统选择    25
3.1.2 各个空调系统使用条件和使用特点    26
3.1.3 空调系统选择    28
3.2 空调水系统的选择    29 [版权所有：http://think58.com]
3.2.1 冷冻水系统    29
3.2.2 冷却水系统    30
3.3 空调风系统的选择    31
3.3.1 空调区域的划分    31
3.3.2 新风系统的划分    32
3.4 空调冷热源的选择    32
第4章  房间送风量、新风量以及新风负荷的确定及末端设备选型    34
4.1 送风量的确定     34
4.1.1 风机盘管+新风系统夏季处理过程    34
4.1.2 风机盘管+新风系统夏季室内计算过程    35
4.2 新风量的确定    37
4.3 风机盘管冷量的确定    40
4.4 新风负荷    41
4.5 风机盘管选型和安装方式    41
4.6 新风机组的选型    46
4.7 分体式空调的选型    47
第5章  气流组织    48
5.1 常见送风口形式     48
5.2 风机盘管侧送风气流组织计算    49
5.3 散流器平送风气流组织计算    53

第6章  空调风系统设计    56
6.1 风管设计的基本内容     56
6.2 风管的分类    56
6.3 风管的设计要求    56
6.4 风管的水力计算    57
6.4.1 风管水力计算方法    57
6.4.2 风管水力计算步骤    57
6.4.3 风管水力计算过程    58
第7章  空调水系统设计计算    70
7.1 管材的选择和连接     70
7.2 管道试压    70
7.3 冷冻水供回水系统    71
7.3.1 冷冻水供回水系统选择    71
7.3.2 冷冻水供回水系统水力计算    71
7.4 冷凝水系统设计    85
7.4.1 冷凝水系统设计原则    85
7.4.2 冷凝水管径计算过程    86
第8章  制冷机房的设计与布置    87
8.1 制冷机房及其布置原则     87
8.2 设备选型    87
8.2.1 机组选择    87 [版权所有：http://think58.com]
8.2.2 冷冻水泵的计算与选择    88
8.2.3 冷却水泵的计算与选择    90
8.2.4 分水器与给水器    91
8.2.5 过滤器    93
8.2.6 膨胀水箱    94
8.2.7 电子水处理仪    95
8.2.8 阀门    95
8.2.9 冷却塔    96
8.2.10 板式换热器    98
第9章  通风防排烟设计    100
9.1 地上10层通风防排烟设计     100
9.1.1 防排烟设计    100
9.1.2 通风设计    101
9.2 地下一层通风防排烟设计     101
第10章  管道的保温、防腐以及系统消声减震设计    104
10.1 保温设计     104
10.1.1 水管保温    105
10.1.2 风管保温    105
10.2 防腐设计     105
10.3 系统消声减震设计     106
10.3.1 消声    106
10.3.2 减震    107
第11章  总结    108
参考文献    109 [资料来源：www.THINK58.com]
