万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

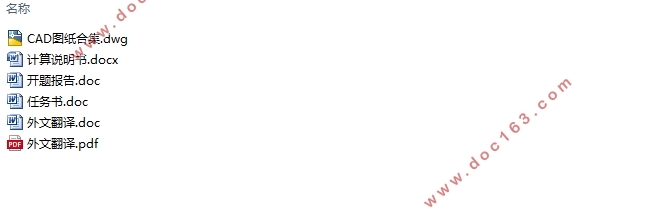

万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书18000字,CAD图26张)
摘要
该建筑为科技楼,在中国南方,建筑高度为58.60米,总建筑面积约1.8万平方米。本建筑物所有给水排水均按高层建筑给排水要求进行设计。结合实际情况,根据建筑物的性质,用途,和室内设有完善的给水排水卫生设备,具体的给排水系统设计如下:
给水系统:
本建筑地下一层至地上四层由室外市政管网直接供水,六至十七层设有变频调速系统的给水方式;由于消火栓超过十个,需设两条引入管。从不同的方向引入。既保障了供水安全,又节约了能耗。
排水系统:
本设计采用污废水合流排放体制。管材采用了UPVC排水管,采用升顶通气和使用通气立管方式,为此可进一步提高环境质量。地下室内消防电梯井旁、泵房地面均设有集水坑和废水提升装置。
消防系统:
该建筑防火等级属于中危险级Ⅱ级,设计内容包括消火栓系统,自动喷淋。在屋顶水箱间内设实验用消火栓装置,消火栓给水管网呈环状布置,各消火栓箱内设消防水泵启动电钮,能直接启动消防泵;室外设地下式水泵结合器,保证消防安全可靠。地下室,走廊,办公间,电梯前室设闭式自动喷淋系统, [资料来源:http://www.THINK58.com]
雨水系统:
该建筑为办公楼,屋面较宽,并包括了裙楼。故主要采用雨水内排水方式。
各系统中的立管设在管井内或沿墙敷设,水平管根据各系统的特点明敷或暗敷。
本设计以经济、环保、节能为原则,通过借鉴以前的设计方法和经验,采用了合理的技术措施,使设计的各个系统达到了很好的使用效果。

关键词:给水 排水 消火栓 自动喷淋

Abstract
The design of water supply and drainage system
in Wandu science and technology building
   This building is a science and technology building, is located southern side the China, the construction is highly 58.60 meters, total floor space approximately 17,000 square meters. This building possesses for water draining water presses the high-rise construction to request for draining water to carry on the design. Unifies the actual situation, according to the building nature, the use, is equipped with the consummation with the room in for the water draining water sanitary equipment, concrete gives the drainage system design to be as follows:

[资料来源:http://think58.com]


For aqueous system:
This construction underground to ground four by outdoor municipal administration pipe network direct water supply, six to seventeen gives the square water pitcher type which is equipped with the water pump. Because the fire hydrant surpasses ten, must suppose two lead-in tubes. From different direction introduction. Both has safeguarded the water supply security, and saved the energy consumption.
Drainage system:
This design uses the dirt waste water confluence emissions system. The tubing used had the UPVC discharge pipe, rose to go against the ventilation way.Vent stack is used in this system,which might further improve the environment quality for this. In the basement nearby the fire electricity stairwell, the pump house ground are equipped with the sump and the waste water lifting gear.
Fire prevention system:
This building fire protection rank belongs to the dangerous levelⅡThe level, the design content including the fire hydrant system and sprays automatically system. In supposes the experimental fire hydrant installment in the roof water tank between, the fire hydrant service pipe net assumes the ring-like arrangement, in various fire hydrants box supposes the fire pump to start the push-button, can the line start fire extinguishing pump; Room peripheral equation below water pump coupler, guarantee fire prevention safe reliable. The basement, the corridor, the work, in front of the elevator the room supposes the closed type to spray the system automatically. [来源:http://think58.com]
Rain water system:
This building is an office building, of which the roof is quite wide.This building is also includes a skirt buliding.The construction roofing height dropping variance requires the building mainly to use outside drains water system.
In various systems pipe riser is located in the tube well or along the wall placing, the horizontal tube acts according to various systems to point out especially spreads or spreads darkly.
This design take the economy, the environmental protection, the energy conservation as a principle, through profits from beforehand design method and the experience, has used the reasonable technical measure, enabled the design each system to achieve the very good use effect.
Key Words:for water ;Draining off water ;The fire hydrant ;Spurting voluntarily pours .

2.1建筑概况
2.1.1工程概述
1、万都科技楼主体为办公楼。
2、标准层建筑面积980m2。
3、建筑层数与高度
(1)地下一层,地上十七层。
(2)建筑总高度58.60m。

[来源:http://think58.com]


4、建筑功能布局
本工程地下一层为车库,地上一到十七层为办公场所。
2.1.2建筑各层面积以及高度
表2-1建筑各层面积
各层建筑面积(㎡)
地下一层    一层    二层    三层    四层    五层    六至十七层
1590    983.35    907.48    1002.61    841.28    786.47    792.73
表2-2建筑物各层高度
各层建筑标高(m)
地下一层    一层    二层    三层    四层    五层    六层    七层    八层
-4.2    0.0    4.2    8.2    12.2    15.5    18.8    22.1    25.4
九层    十层    十一层    十二层    十三层    十四层    十五层    十六层    十七层

[来源:http://www.think58.com]


28.7    32.0    35.3    38.6    41.9    45.2    48.5    51.8    55.1
建筑物总占地面积980 m2,高层建筑总面积15623.95 m2。根据规范可知:本建筑为一类高层建筑其耐火极限为中危险级Ⅱ级

[资料来源:http://www.THINK58.com]

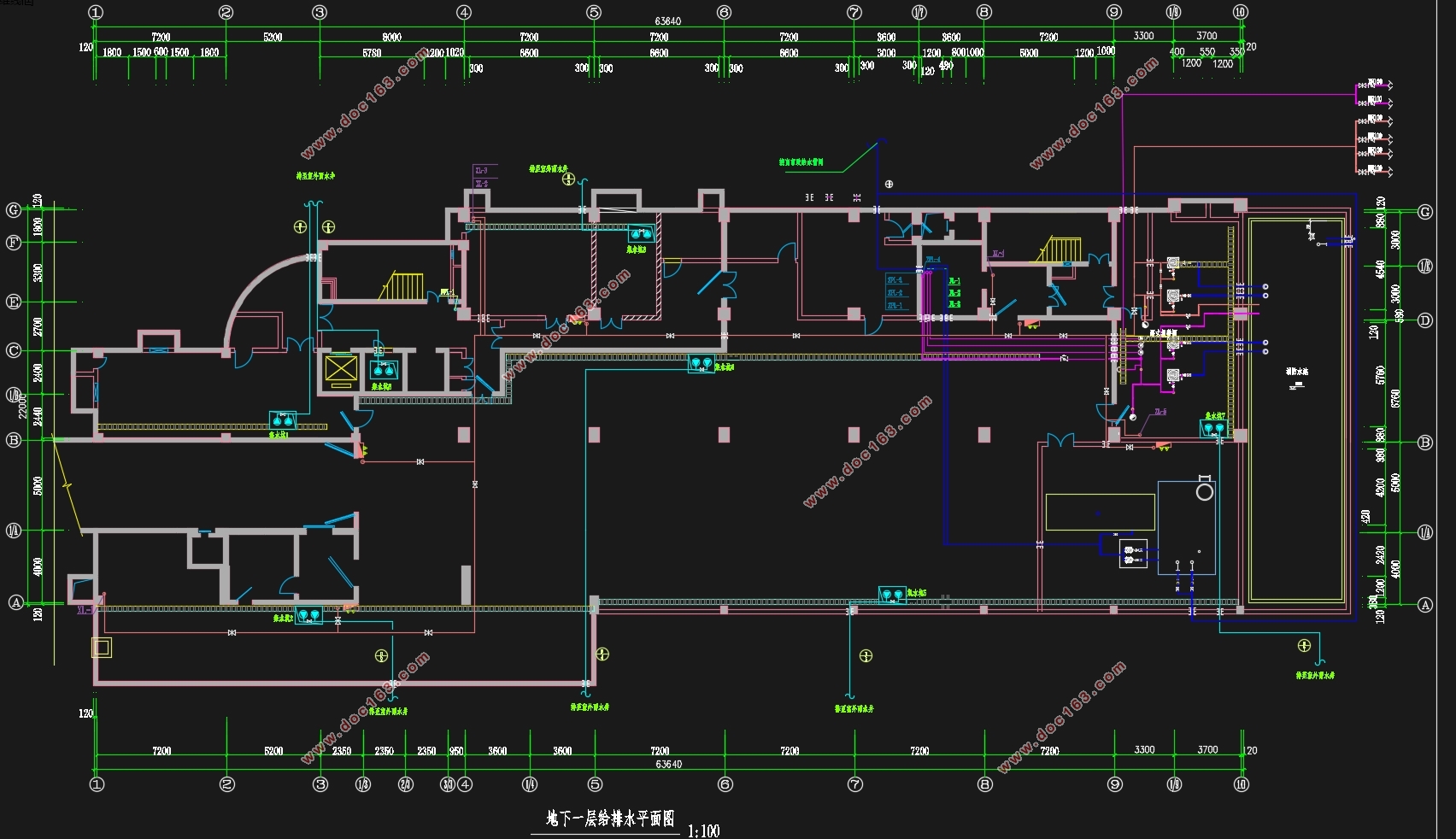

万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图) [版权所有:http://think58.com]
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)
万都科技楼(地下一层地上十七层,主体办公楼)给排水设计(含CAD图)


目  录
摘  要    I
Abstract    II
第一章  引  言    1
第二章  工程概况    2
2.1建筑概况    2
2.1.1工程概述    2
2.1.2建筑各层面积以及高度    2
2.2建筑概况    2
2.2.1设计要求    2
2.2.2设计内容    3
2.3设计依据及原始资料    3
2.3.1依据设计    3 [版权所有:http://think58.com]
2.3.2  原始资料    3
第三章  给水系统的设计与计算    4
3.1 设计说明    4
3.1.1给水方式的选择与优缺点    4
3.1.2给水系统的组成    4
3.1.3给水管道布置与安装    4
3.2设计计算    5
3.2.1生活给水设计标准与参数的确定    5
3.2.2设计流量计算    5
3.2.3低位贮水池设计    6
3.2.4低区管网水力计算    7
3.2.5高区管网水力计算    10
3.2.6引入管选择    18
3.2.7水表选择    18
3.2.8低区给水管JL1水压校核    20
3.2.9高区供水设备选型    20
第四章  建筑排水系统设计与计算    23
4.1设计说明    23
4.1.1确定系统排水体制    23
4.1.2系统组成及管材选用    23
4.1.3存水弯、地漏、清扫口的设置    23 [资料来源:www.THINK58.com]
4.1.4防火套管的布置与敷设    23
4.2设计计算    24
4.2.1设计秒流量    24
4.2.2管道布置和敷设:    24
4.2.3各排水立管横支管水力计算    25
4.2.4排水立管的设计与计算    30
4.3排出管    31
4.4集水坑及提升泵计算选型    31
4.4.1汽车坡道集水坑计算    31
4.4.2消防电梯集水坑及提升泵计算选型    31
4.4.3水泵房集水坑及提升泵计算选型    32
4.4.4汽车库集水坑及提升泵计算选型    32
4.5化粪池计算    32
4.5.1污水部分容积    32
4.5.2浓缩污泥部分的容积    33
4.5.3化粪池有效容积    33
4.5.4化粪池选型    33
第五章  建筑雨水排水系统设计与计算    34
5.1设计说明    34
5.1.1确定屋面雨水排出方式    34

[资料来源:THINK58.com]


5.1.2管材选用    34
5.1.3雨水斗及管道的布置原则与方法:    34
5.1.4降雨强度确定    34
5.2设计计算    34
5.2.1内排水系统计算    34
第六章  建筑消防系统的设计与计算    40
6.1设计说明    40
6.1.1设计参数    40
6.1.2消防系统设计    40
6.2消火栓给水系统    41
6.2.1消火栓给水系统的设计    41
6.2.2消火栓系统的设计    41
6.3 自动喷水系统的设计与计算    46
6.3.1喷头选型    46
6.3.2自动喷水灭火系统组成    46
6.3.3水力计算    46
6.3.4加压设备的选择    49
6.3.5水泵接合器的选择    49
6.3.6喷淋减压计算    49
6.4消防水池、消防水箱及稳压设备    50
6.4.1消防水池的设计    50
[资料来源:www.THINK58.com]

6.4.2消防水箱及稳压设备    50
结语    51
参考文献    52
谢辞    53
