南京某行政办公楼给水排水工程设计(含CAD图)

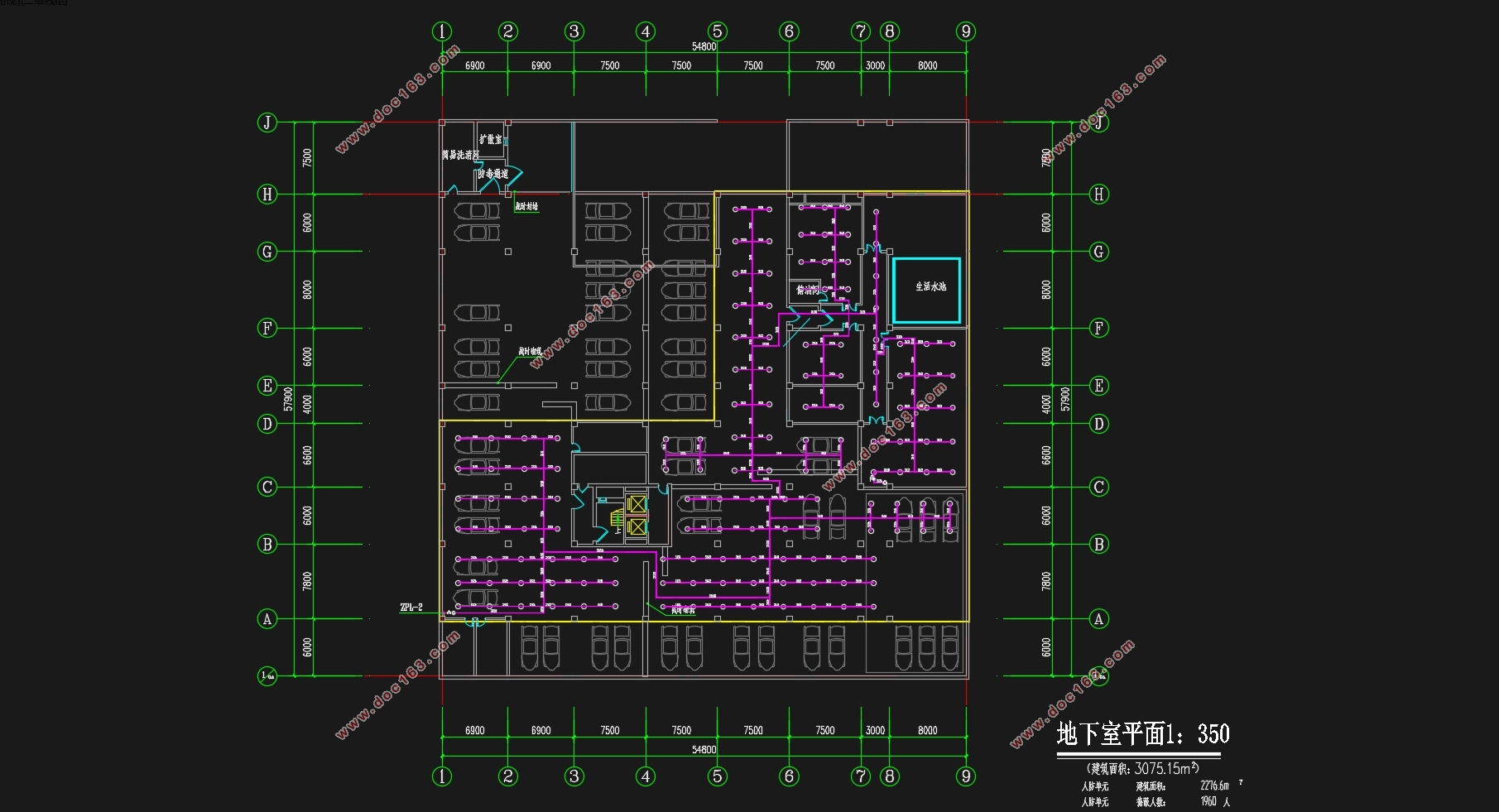

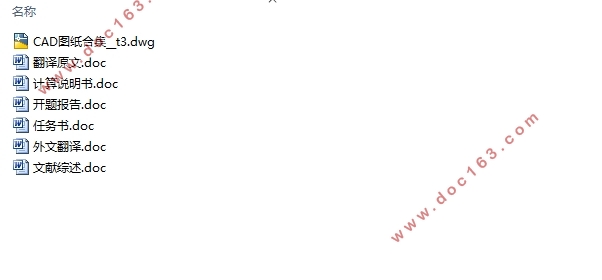

南京某行政办公楼给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书7800字,CAD图27张)
摘  要
本设计为某行政办公楼的给水、排水、和消防系统设计。
给水系统：生活给水系统分成三区，1~4层由市政管网直接供水，5~11层和12~18层变频调速恒压给水系统供水。
排水系统：室内排水系统采用粪便污水和雨水合流排放，一起进入化粪池处理排放至市政污水管网。
消防给水系统：室外消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量.屋顶消防水箱提供火灾前10分钟用水。
关键词：建筑给水排水设计 给水系统 排水系统 消防给水系统

Office building
Abtract
    This design for an administrative office building water supply, drainage, and fire control system design
Water supply system: the drinking water system is divided into three areas, 1 ~ 4 layer water directly by the municipal pipe network, 5 ~ 11 and 12 ~ 18 layer frequency conversion velocity modulation constant pressure water supply system water supply.

[来源：http://www.think58.com]

Drainage system, indoor drainage system USES waste discharge, sewage and rainwater confluence together into the septic tank treatment emissions to municipal sewage pipe network.
Fire water supply system: outdoor fire cisterns reserve 2 hours fire hydrant water supply water and 1 hour and automatic water spray extinguishing system. Roof water tank to provide water for 10 minutes before the fire.
Keywords: building water supply， drainage design water supply system ， drainage system fire water system

1.1给水工程
1.1.1给水系统的选择
某行政办公楼67.2m。如果直接采用水泵——水箱给水方式，低层供水压力可能超过0.25MP，易对卫生器具与管道接口造成损坏，且未能有效利用市政管网水压，造成能量浪费。同时，屋顶水箱容积过大，增加建筑负荷和投资费用。根据GBJ15-88《建筑给水排水规范》（以下简称〈规范〉）（1997年版）规定：“分区最低卫生器具配水点处的静水压，住宅，旅馆，医院宜卫生器具配水点处的静水压为300~350kPa；办公楼宜为350~450kPa。”为了充分利用市政管网水压，生活给水系统宜进行竖向分区。 [资料来源：http://think58.com]
市政管网的提供的水压为25mH2O。可考虑低区采用。根据建筑楼层属性，决定将作为一层到四层采用市政管网直接供水。
五到八层，十到十三层，十六层为标准层，可以采用的分区方式有：高位水箱给水方式，变频调速水泵给水方式，气压给水方式。GBJ45--82《高层民用建筑设计防火规范》规定：“采用高压给水系统时，可不设高位消防水箱，当采用临时高压给水系统时，应设高位消防水箱。”我国目前的消防给水系统多数采用临时高压系统。高区有两种方案可供选择：变频供水方式和气压罐给水方式。变频供水由于自动化较高，本建筑高区属于办公楼，水量较小，使用时间为10h/d，宜采用变频调速泵供水。在夜间由于用水量较少，使用调速泵供水能耗较大。气压罐给水方式的主要缺点为气压罐调节容积小同样存在不能满足消防贮水的问题。因此，针对其用水特点，采用变频泵与气压罐联合供水设施。这样在白天用水量大的时段使用变频泵供水，到了用水量较小的夜晚则使用气压管供水，两者相得益彰。


[资料来源：http://think58.com]

目  录
摘要…………………………………………………………………………………I
ABSTRACT………………………………………………………………………II [资料来源：THINK58.com]
第一章 设计说明…………………………………………………………………1
1.1 给水工程……………………………………………………………………1
 1.1.1 给水系统的选择……………………………………………………1
 1.1.2 系统的组成…………………………………………………………1
 1.1.3 加压设备及构筑物…………………………………………………1

 1.1.4 管道布置及设备安装要求…………………………………………1
1.2 排水工程……………………………………………………………………2
 1.2.1 系统选择……………………………………………………………2
1.2.2 系统组成……………………………………………………………2
1.2.3 主要设备及构筑物…………………………………………………2
1.2.4 排水管道安装要求…………………………………………………2
1.3 消防给水……………………………………………………………………3
1.3.1 室内消火栓系统……………………………………………………3
1.3.1.1 室内消火栓系统的选择……………………………………3
1.3.1.2 系统组成：…………………………………………………3
1.3.1.3 设备及构筑物：……………………………………………3
1.3.2 自动喷淋系统………………………………………………………3 [资料来源：THINK58.com]
1.3.2.1 室内自动喷水灭火系统的选择……………………………3
1.3.2.2 系统组成……………………………………………………4
1.3.2.3 设备及构筑物………………………………………………4
1.3.3 消防管道及设备安装要求…………………………………………4
1.3.3.1 消火栓的安装………………………………………………4
1.3.3.2 自动喷淋的管道安装………………………………………5
第二章 设计计算…………………………………………………………………6

[资料来源：http://think58.com]

2.1 室内给水系统计算…………………………………………………………6
2.1.1 给水用水定额及时变化系数………………………………………6
2.1.2 最高日用水…………………………………………………………6
2.1.3 最高日最大时用水量………………………………………………6
2.1.4 设计秒流量…………………………………………………………6
2.1.5 生活水箱容积………………………………………………………6
2.1.6 室内管网压力………………………………………………………7
2.1.7 选泵 ………………………………………………………………8
2.2 室内排水系统计算…………………………………………………………8
2.2.1 一层卫生间排水计算………………………………………………8
2.2.2 二层卫生间排水计算………………………………………………8
2.2.3 标准层卫生间排水计算……………………………………………10
2.2.4 标准层厨房排水计算………………………………………………14
2.2.5 地下室排水…………………………………………………………14
2.2.6 化粪池………………………………………………………………14
2.3 消火栓系统计算……………………………………………………………19
2.3.1 消火栓的布置………………………………………………………19
2.3.2 水枪喷嘴处所需水压………………………………………………19

[资料来源：http://think58.com]

2.3.3 水枪喷嘴的出流量…………………………………………………19
2.3.4 水带阻力……………………………………………………………19
2.3.5 消火栓口所需的水压………………………………………………19
2.3.6 校核…………………………………………………………………19
2.3.7 水力计算……………………………………………………………21
2.3.8 减压…………………………………………………………………21
2.3.9 消防水箱……………………………………………………………21
2.3.10消防贮水池…………………………………………………………22
2.4 室内喷淋系统计算…………………………………………………………22
2.4.1 喷淋布置……………………………………………………………22
2.4.2 标层喷淋计算………………………………………………………22
2.4.3 二层商业区喷淋计算………………………………………………23 [版权所有：http://think58.com]
2.4.4 立管计算……………………………………………………………27
2.4.5 减压…………………………………………………………………28
2.4.6 报警阀及喷头………………………………………………………28
2.4.7 水泵结合器…………………………………………………………28
参考文献…………………………………………………………………………30 [资料来源：http://THINK58.com]
结语………………………………………………………………………………31
致谢………………………………………………………………………………32 [资料来源：THINK58.com]
