广东深圳某宾馆给水排水工程设计(含CAD图)

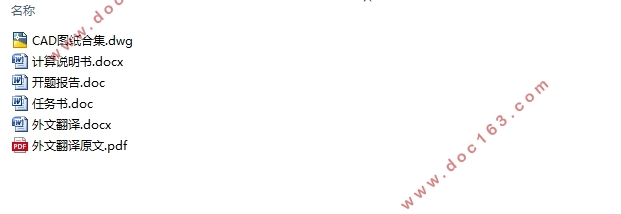

广东深圳某宾馆给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书12000字,CAD图22张)
摘要
本设计地下一层至地上二层为市政管网直供，三至十五层为变频泵供水的给水方式。直供部分从市政给水管网接一根DN150的引入管，另两根DN100的引入管接至地下一层生活水池和消防水池。生活水池和消防水池采用砖砌混凝土结构，置于地下室。排水采用生活污、废水合流制。通气管除一至二层排水外均采用专用通气立管通气。泵房排水槽经汇集排至地下一层污水井，经潜污泵提升排至检查井再经过化粪池处理后排入市政排水管。建筑三层及以上的生活污水管在二层吊顶内，将各单元生活污水管适当汇集转换到排水立管后排出室外。屋面雨水排放选择重力式雨水系统，雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范，该建筑为二类建筑，属中度危险一级。室内消防流量30L/s，室外30L/s。充实水柱取13m，水龙带长度取25m，水枪喷嘴流量5.4L/s，消防立管管径为DN100、DN200。在顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统，报警阀设于地下一层，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分4个区。屋顶水箱为18立方米为消防水箱，贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水，后期供水由地下室的消防水泵和自喷泵供水。 [资料来源：http://THINK58.com]
关键词：给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
In this design，on the -1F to the 2F for municipal services tube the net keep provide，3 to 15F is frequency conversion water supply pump as the water supply way.Keep provide part the net connect lead of a DN150 into the tube from the municipal services water pipe，another twolead of DN100 into tube connect to -1 F life pond and fire fight pond.Life pond and fire fight pond adoption the brick carve concrete structure and placed in the basement.Drainage using domestic sewage and wastewater combined system. Except the drainagesystem of 1F to2F use stack vent， the other are usedspecific vent stack. The pump house drain slot through gather together row to the -1 F sewage well，through submersible sewage pumps promote row to check well again through septic tank processing rear row go into municipal services drain pipe.Building 3F above of life the soil pipe is in the 2F hang the crest，each unit life soil pipe appropriate gather together conversion to arrive drain to sign tube rear row outdoors. Select gravity roof rainwater drainage system. House noodles rain water through the house noodles rain roof drain after collection from rain water tube the row go to thecheck well.

According to the codes，the building is class two fireproof construction，belongs to one class of medium degree dangerous.Indoor fire fight discharge is 30 L/s and outdoor is 30 L/s，full water spoutis 13m，hoses is 25 m，water gun spray the mouth discharge is 5.4 L/s，and the fire standpipe diameter is DN100，DN150. In the top set a fire hydrant as an experiment hydrant. All hydrant cabinet seta long-distance leave start fire fight pump of button.
The building is arranged with wet pipe fire sprinkler system. Alarm valve is arranged on the basement. Each floor should set a flow indicator，End water-test equipment and signal valve，its signal all send into fire fight control center to carry on processing. The automatic sprinkler system is divided into four zones. The fire tank is 18 cubic meters，have 10min fire water storage.Automatic sprinkler system and hydrant system of initial stage extinguish fire from the water tank supply water.Latter water supply is supply by fire pump and spray pump in the basement. [版权所有：http://think58.com]
Keyword： Water-supplysystem、Drainage system、Hydrant system、Automatic sprinkler system、Rainwater system

1.1 工程概况
广东深圳凯悦宾馆建筑用地面积5095.0M2，总建筑面积约19532平方米，建筑计地下一层，地上十五层，建筑计算高度48.40m。酒店地下一层为设备用房，地上15层为酒店客房及服务等附属设施用房，拥有客房188间套。本工程属二类高层建筑，耐火等级为二级、工程抗震设计设防烈度6度，建筑合理使用年限50年。设计内容为酒店给水系统，排水系统，消火栓系统，自动喷水灭火系统。
1、自然条件
深圳市属于亚热带海洋性气候，雨量丰沛，日照时间长，气候温和。常年平均温度为22.4℃ ，最高为36.6℃，最低为1.4℃，无霜期355天。每年5—9月为雨季，多年平均降雨量1933.3 毫米。常年主导风向为东南风，年平均日照时数为2120.5小时，太阳年辐射量5404.9兆焦耳 /平方米。夏秋季的台风因受山峦阻挡，直接袭击深圳市平均每年不到一次。
2、给水水源
本建筑以城市给水管网作为水源，从位于临近路面下DN300的市政管网取水，供水水压为0.28MPa。地区最大冰冻深度0.23m。室外消防给水可通过市政管网提供。
3、排水条件
建筑采用分流排水体制。污水可直接排入城市排水管网集中送至污水处理厂，室外路面下市政排水干管DN800，管底埋深2.5 m。 [资料来源：http://THINK58.com]


[来源：http://think58.com]

目录
摘要    I
Abstract    II
第一章  给排水工程设计任务书    1
1.1 工程概况    1
1.2设计依据    1
1.3 设计内容    2
1.4设计图纸及要求    2
1.4.1撰写开题报告（综述）    2

[资料来源：www.THINK58.com]

1.4.2设计说明书    2
1.4.3图纸内容    2
第二章  设计说明书    3
2.1给水系统    3
2.2排水系统    4
2.3消火栓给水系统    4
2.4自动喷淋系统    5
第三章  计算说明书    6
3.1给水系统    6
3.1.1用水量计算    6
3.1.2室内给水管网水力计算    6
3.2排水系统    13
3.2.1横支管计算    13
3.2.2排水立管水力计算    18
3.2.3地下室排水系统计算    19
3.2.4消防电梯排水系统计算    19
3.2.5化粪池设计计算    20
3.3消火栓系统    21
10、水泵接合器设置    26
11、消防水箱    26
3.4自动喷水灭火系统    28
3.4. 1自动喷水灭火给水系统计算    28
3.4.2自动喷水灭火系统压力计算    32

[资料来源：www.THINK58.com]

3.4.3 减压孔板    33
3.5雨水排水系统    34
参考文献    36 [资料来源：THINK58.com]
