镇江长江科技大楼给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

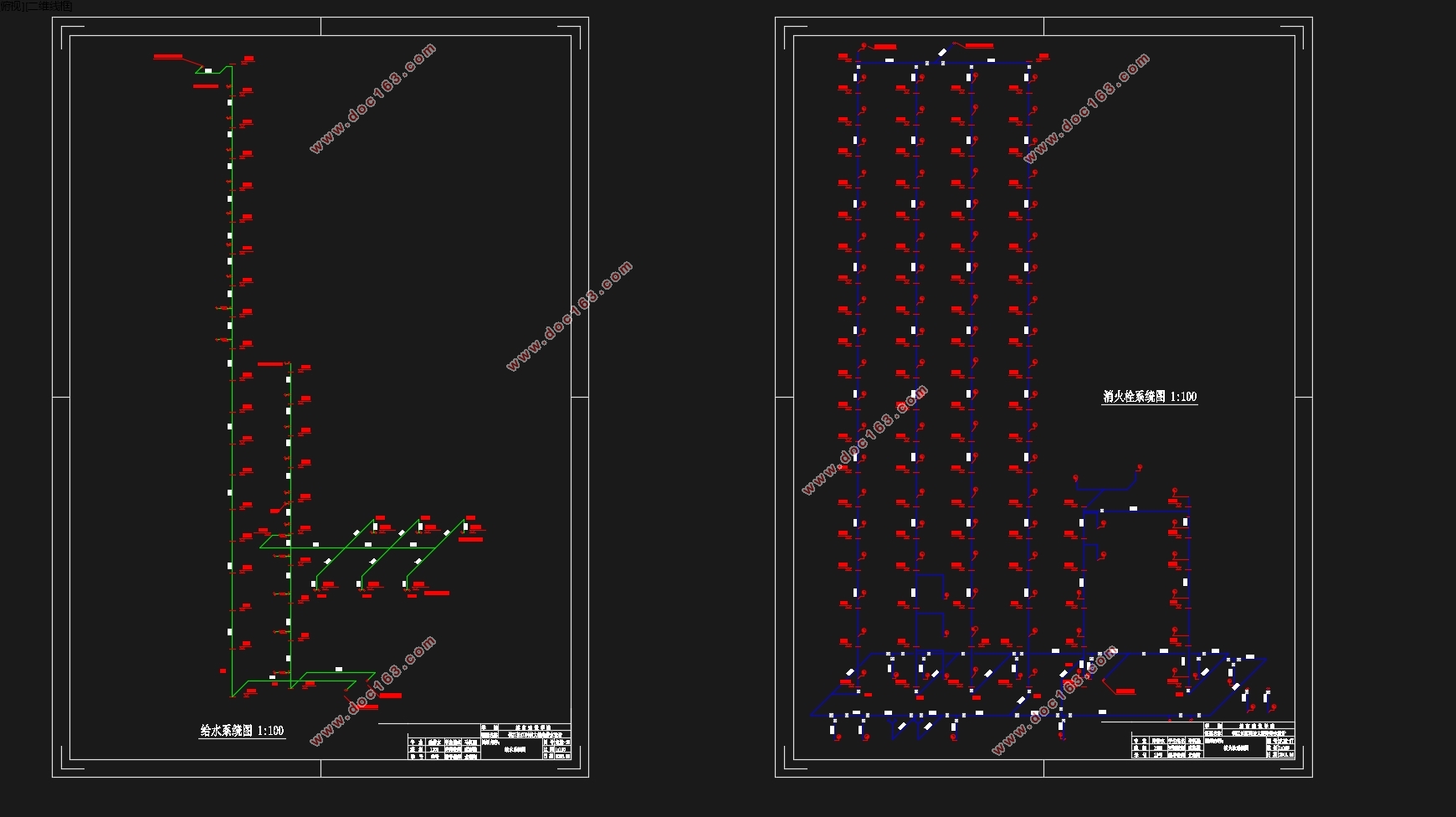

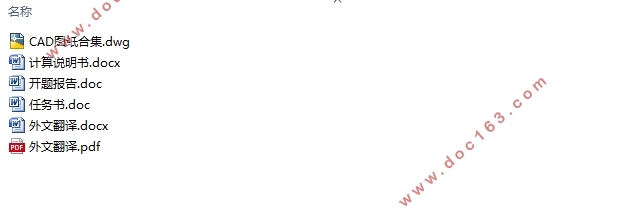

镇江长江科技大楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书14000字,CAD图25张)
摘     要
本设计采用分区变频供水的给水方式。生活水箱由不锈钢材料制成,消防水池采用钢筋混凝土结构。排水采用污、废水分流制。当伸顶通气流量不能满足要求时采用专用通气立管通气。泵房废水经过明沟汇集到泵房内的集水井,再经潜污泵提升排至检查井排入市政废水管。本设计采用重力半有压流雨水系统,屋面雨水经雨水斗收集后由雨水管排至检查井排入市政雨水管。
由规范可知,本建筑为一类建筑,属中度危险一级。室内消火栓流量为40L/s,室外消火栓流量为40L/s。充实水柱取13m,水龙带长度取25m,水枪喷嘴流量为5.4L/s,消防立管管径为DN100。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本建筑采用湿式自动喷淋灭火系统,报警阀组设于地下一层,各层均设水流指示器和信号阀,其信号均送入消防控制中心进行处理。本建筑的自动喷水灭火系统分3个区。屋顶消防水箱为18立方米,贮存有10min自动喷水灭火系统、室内消火栓系统用水量。消火栓系统和自动喷水灭火系统的初期灭火由水箱供水,后期由地下室的消防水泵和自喷泵供水。 [版权所有:http://think58.com]
关键词:给水系统;排水系统;消火栓系统;自动喷水灭火系统;雨水系统

abstract
This design uses the variable-frequency water supply equipment pressurized water for 3 area. Living water tank is made of stainless stee, fire pool used for reinforced concrete structures. Sewage and waste water are discharged separately. Use special ventilation riser ventilation when stretched roof ventilation flow can not meet the requirements. The wastewater in the pumping station is collected into collecting tank  through ditches, and then the submersible sewage pumps it up and draines into the municipal waste pipe. The design select half-pressure of gravity flow systems. After collected by water bucket, the roof rainwater is discharged by the rain water pipe to draine into the municipal storm sewer .
According to the norm, should building is a type of building, belong to medium degree dangerous one class. Indoor fire fight discharge 40 L/s, the outdoors 40 L/s, fire life 3h. 13m fire hydrant full water column height, hose length 25m, 5.4 L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump. [版权所有:http://think58.com]
Should building adoption wet type auto spray to pour to extinguish fire system, report to the police valve to establish in underground 1 F, each all establish water current indicator and signal valve, its signal all send into fire fight control centre to carry on processing. The auto of this builing spray water to extinguish fire system cent 3 area. The fire water tank has 18 cubic meters of volume and storages initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement.
Key words: water-supply system; drainage system; hydrant system; automatic sprinkler system; rainwater system

1.1.2 给水系统组成
    本建筑给水系统由引入管、水表节点、给水管道、给水设备、变频水泵、给水附件等设备组成。
1.1.3 给水管道布置与安装
《建规》规定:
3.5.5 室内冷、热水管上、下平行敷设时,冷水管应在热水管下方;垂直平
行敷设时,冷水管应在热水管右侧。

[资料来源:http://think58.com]

3.5.10 给水管道不得敷设在烟道、风道、电梯井内、排水沟内。给水管道
不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽,且立管离大、小便槽端部不得小于0.5m。


[资料来源:THINK58.com]

镇江长江科技大楼给排水设计(含CAD图)
镇江长江科技大楼给排水设计(含CAD图)
镇江长江科技大楼给排水设计(含CAD图)
镇江长江科技大楼给排水设计(含CAD图)
镇江长江科技大楼给排水设计(含CAD图) [来源:http://think58.com]
镇江长江科技大楼给排水设计(含CAD图)
镇江长江科技大楼给排水设计(含CAD图)


目  录
第一章  设计说明书    1
1.1 建筑给水系设计    1
1.1.2 给水系统组成    2
1.1.3 给水管道布置与安装    2
1.2 建筑排水系统设计    3
1.2.1 排水方式选择    3
1.2.2 通气管选择    3
1.2.3 排水系统的组成    4
1.2.4 排水管道及设备安装要求    4
1.2.5 清扫口、检查口的设置    4
1.3 建筑消火栓系统设计    5 [版权所有:http://think58.com]
1.3.1 设计说明    5
1.3.2 设计参数    6
1.3.3 系统设计    6
1.4 建筑自动喷水灭火系统    6
1.4.1 设计说明    6
1.4.2 基本设计数据    7
1.5 建筑雨水系统    7
1.5.1 雨水排水系统的选择    7
1.5.2 雨水排水系统的组成    8
1.5.3 雨水管道的敷设与布置    8
第二章  设计说明书    9
2.1 给水系统    9
2.1.1 室内给水系统的计算    9
2.1.2 生活水箱容积    10
2.1.3 水力计算    10
2.2 排水系统    15
2.2.1 室内排水系统的计算    15
2.2.3 集水井容积的计算    17
2.3 消火栓系统    18
2.3.1 消防水池    18
2.3.2 消防水箱    19
2.3.3 消火栓的布置    19
2.3.4 水力计算    20

[来源:http://www.think58.com]


2.3.5 消火栓系统水泵选择    21
2.3.6 减压孔板计算    24
2.3.7 水泵接合器设置    25
2.4 自动喷水灭火系统    26
2.4.1 自动喷淋灭火系统的基本数据    26
2.4.2 喷头的选用与布置    26
2.4.3 水力计算(作用面积法)    26
2.4.4 喷淋系统水泵选择    29
2.4.5 喷淋减压孔板计算    30
2.4.6 水泵接合器设置    32
2.5 雨水系统    32
2.5.1 降雨强度    32
2.5.2 汇水面积    32
2.5.3 设计秒流量    33
2.5.4 雨水斗选用    34
2.5.5 连接管选用    35
2.5.6 溢流口排水量    35
2.5.7 立管选用    36
2.5.8 排出管计算    37
参考文献    38
附表:给水水力计算表
      排水水力计算表
