某高层住宅小区给排水的方案设计(含CAD图)

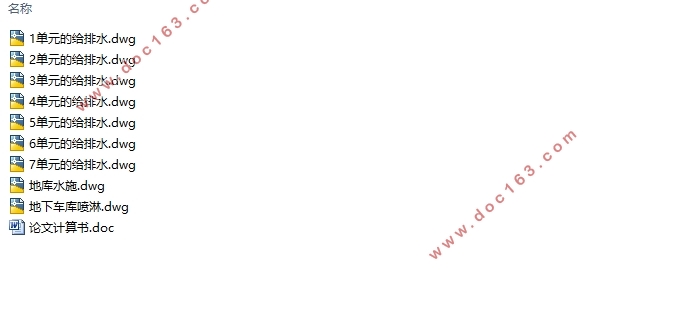

某高层住宅小区给排水的方案设计(含CAD图)(论文计算书20000字,CAD图纸9张)
摘要：本次毕业设计对象为南京市某高层住宅小区，设计范围为基地红线内的室内外给排水、消防给水设计。该小区的供水方式是由市政府的直接供水和变频泵组供水组成，供应小区生活以及消防用水。该小区4个单元的20层住宅楼使用专用通气立管排水系统，4单元的9+1层住宅楼使用伸顶通气单立管排水，地下室污废水的排放使用潜水排污泵提升到室外污水管，室外的使用雨水和污水分流制，分别排至小区内的雨水管网和污水管网。
关键词：住宅小区 给水设计 消防设计

Design of Water Supply and Drainage in a High - rise Residential Area
Abstract：The graduation design object for a high-rise residential area in Nanjing, the design range for the red line within the indoor and outdoor water supply and drainage, fire water supply design. The district's water supply by the city's direct water supply and variable frequency pump water supply, supply residential life and fire water. The 4 buildings residential units in the 4 buildings residential units use a dedicated vent riser system, and 4 units of 9 + 1-storey residential building using austral ventilation vent pipe, and the underground waste water is discharged to the outdoor sewer , Outdoor use of rain and sewage diversion system, were discharged to the district within the storm water pipe network and sewage pipe network. [资料来源：www.THINK58.com]
Key words：Residential district; water supply design; fire protection design

建筑设计工程资料
本次毕业设计对象为南京市某高层住宅小区，该小区包括1单元、3单元、5单元、7单元四栋高层住宅建筑（建筑最高层数为20层），4单元一栋小高层住宅建筑（9+1层），2单元、6单元两栋商业建筑（均为2层，单栋体积小于 ，一个地下两层车库。其中4个单元的高层住宅建筑每层设四户，4单元的小高层住宅建筑每层设两户，两种住宅每户都按3.5人计算。总建筑面积为76004.4平方米。
气象
建筑所在地是江苏省南京市雨花台区，地理纬度是31°95´，春分日、秋分日午时的太阳高度角为57°57´，冬至日午时的太阳高度角为34°31´，年平均日的太阳辐照量 。
位置境域
雨花台处于南京市主城的南部，地处长江下流，东、南和江宁区交界，西夹长江和浦口区对望，北和秦淮区、建邺区相接壤，面积为 （不包含江域的面积）。
地貌
雨花台区的地势为东南方向高、西北方向低，是属于丘陵、平原区。由将军山、韩府山、牛首山为主组成低山丘陵，占总面积6.7%，保留完好的植被，使得森林的覆盖率达26%，绿化的覆盖率达48.3%，让它拥有了“春游登牛首”的佳誉。而平原在雨花台的西面，地面的海拔只有 米，占总面积72.4%，主要作为粮食花卉的生产基地。 [资料来源：THINK58.com]
水文
该区有26条河流，大小不一，包括：秦淮新河、秦淮河、南河等，而它的山区之中还有一些水库，且它的圩区中遍布大小池塘，使得水系交通发达。
气候
雨花台区的气候属于北亚热带的湿润气候，其特点有：显著的季风，分明的四时，充足的日照，充足的雨量，夏热冬冷，无霜期有230天，年平均的气温15.3℃，年平均的降水量1033毫米，植物在这种优良的气候下生长良好，且这种气候非常利于林业的发展，环境的美化，区域生态平衡的维护。
  [资料来源：http://www.THINK58.com]
