综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

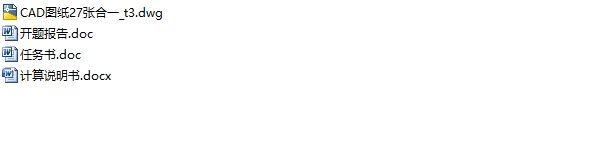

综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)(任务书,开题报告,计算书10000字,CAD图纸27张)
摘要
本设计为综合楼高层建筑给排水设计,主要包括生活给水系统、消火栓系统、自动喷淋灭火系统、排水系统和屋面雨水排水系统五个系统。
生活给水系统采用竖向分区,一层至四层为低区,由市政管网直接供水; 五层至十一层为中区;十二层至十八层为高区,均采用变频加压供水。采用上行下给的供水方式,由变频无负压调速泵直接向中高区管网供水;生活给水管管材选用PPR塑料管。
建筑室内排水采用污、废水合流制,室外排水采用雨、污分流制。室内一层及以上污废水重力自流排入室外污水管至化粪池,地下室污废水采用潜污泵提升至室外污水管至化粪池。排水立管主要采用伸顶通气方式。排水管采用高密度聚乙烯塑料管;屋面雨水采用重力流雨水斗,外排引向室外市政雨水管网。雨水管采用铸铁管。
根据规范,本建筑为商场和住宅,属二类建筑,火灾危险等级为中危Ⅱ级。消火栓系统、自动喷水灭火系统不分区,消火栓管材采用普通镀锌钢管、喷淋管材采用热镀锌钢管。
关键词: 给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

[资料来源:www.THINK58.com]


一.给水系统
1.1给水方式选择
1.1.1常见给水方式
1.1.2给水方式确定
为充分利用市政管网压力,选定直接供水与分区给水相结合的方式。1-4层采用市政管网直接给水,5-11层和12-18层选择设水池和水泵的分区给水方式。
1.2用水定额
1.2.1住宅用水定额
1)最高日用水量按下式进行计算
Q_d=mq_d=70000L/d
式中m为用水单位数,取每户为3.5人,则总人数为3.5*4*25=350
q_d为最高日生活用水定额,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取200L/人*d
2)最大小时用水量按下式进行计算
Q_h=Q_d/T*K_h=7291.67L/h
T为每日或最大班用水时间,此处为24小时
K_h为小时变化系数,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取2.5
1.2.2商场用水定额
1)最高日用水量按下式进行计算
Q_d=Sq_d=29628.96L/d
式中S为商场面积,其中一层面积为1742.28㎡,二层为1961.34㎡,总面积为3703.62㎡
q_d为最高日生活用水定额,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取8L/㎡
2)最大小时用水量按下式进行计算
Q_h=Q_d/T*K_h=3703.62L/h [资料来源:www.THINK58.com]
式中T为每日或最大班用水时间,此处为12小时
K_h为小时变化系数,根据《给水排水设计手册(第2册)建筑给水排水(第3版)》取1.5
  [资料来源:www.THINK58.com]

综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)
综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)
综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)
综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)
综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)

[版权所有:http://think58.com]


综合楼高层建筑(地下一层地上十八层)给排水设计(含CAD图)


目录
综合楼高层建筑给排水设计    6
摘要    6
Abstract    7
一.给水系统    9
1.1给水方式选择    9
1.1.1常见给水方式    9
1.1.2给水方式确定    9
1.2用水定额    10
1.2.1住宅用水定额    10
1.2.2商场用水定额    10
1.3管网水力计算    11
1.3.1管网水力计算方法    11
1.3.2设计流量计算    11
1.3.3管径计算    14
1.3.4设计秒流量及管径计算结果    14
1.3.5水头损失及水压计算方法    24
1.3.6水力计算结果    24

[资料来源:THINK58.com]

1.4泵房设计    31
1.4.1水泵选型    31
1.4.2泵房尺寸    32
1.5水表设计    32
1.6贮水池设计    32
1.7减压计算    33
二.排水系统    35
2.1排水系统选择    35
2.2排水定额    35
2.3设计秒流量    35
2.4排水管道水力计算    36
2.4.1计算规定    36
2.4.2排水横管水力计算    37
2.4.3排水立管计算    37
2.3.5水力计算结果    37
2.5阳台排水及空调冷凝水    45
2.6化粪池设计    46
2.6.1总容积计算    46
2.6.2设计选型    47
2.6.3布置要求    47
2.7集水坑    47
三.雨水排水系统    49
3.1雨水系统选择    49
3.2雨量计算    49

[来源:http://www.think58.com]


3.2.1设计参数    49
3.2.2雨水流量计算    49
3.3水力计算结果    50
3.4雨水斗    50
四.消火栓系统    51
4.1系统选择    51
4.2基本信息    51
4.3室内消火栓水力计算    51
4.3.1屋顶水箱的设置与计算    51
4.3.2消火栓计算    52
4.3.3 消防给水管网入口压力计算    53
4.4消防水泵设计    54
4.5消防水池设计    54
4.6消火栓减压设置    55
4.7水泵接合器的选定    56
4.8室外消火栓    56
4.8.1室外消防用水量    56
4.8.2布置要求    56
4.8.3设计选型    57
五.自动喷水灭火系统    58
5.1系统选择    58
5.2.基本设计参数    58
5.3喷头布置    58 [资料来源:http://think58.com]
5.4管道与报警阀布置    58
5.5水力计算方法    59
5.5.1喷头流量    59
5.5.2流速    60
5.5.3水力坡降    60
5.5.4沿程水头损失    60
5.5.5局部水头损失    60
5.5.6总水头损失    60
5.6水力计算结果    61
5.6.1商场    61
5.6.2 02幢住宅    64
5.6.3 03幢住宅    65
5.7水泵设计    66
5.7.1扬程计算    66
5.7.2水泵选型    66
5.8喷淋减压孔板计算    66
设计总结    68
参考文献    69
致谢    70 [资料来源:THINK58.com]
