南京某5740平米医院净化空调系统设计(含CAD图)

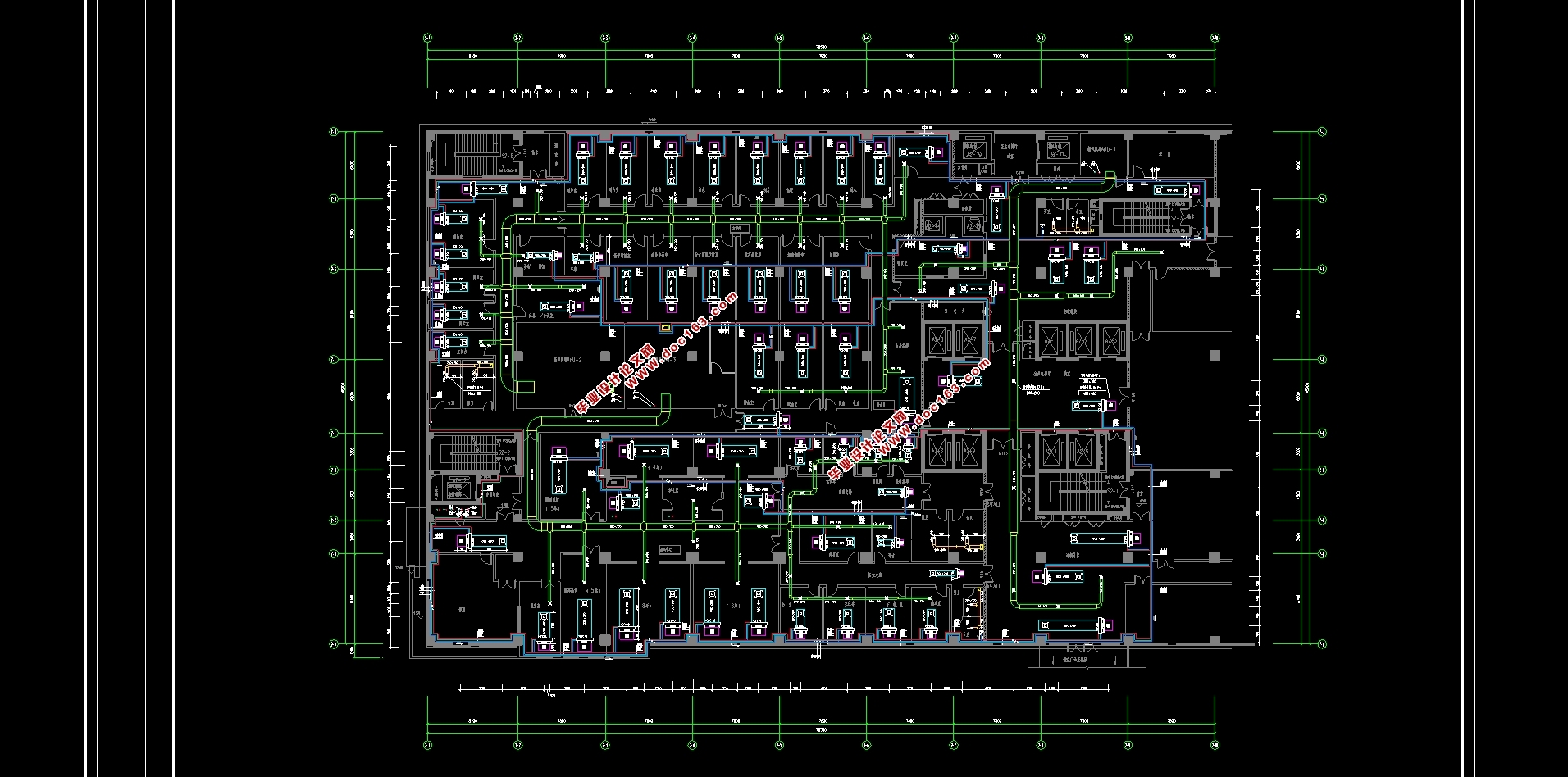

南京某5740平米医院净化空调系统设计(含CAD图)(设计说明书19000字,CAD图纸9张)
摘要
本项目为南京工业大学附属第一医院净化空调系统设计，洁净包设计该建筑面积5740m2，其中本项目负责的无菌区120m2。医院建筑地下一层为冷热源设备机房；地上第三层有病理科、透析中心等，地上第四层为双人病房和医护人员办公室等，地上第五层为产房等用房。本设计结合南京地区的气候特点，对该医院进行了冬夏季的热湿负荷计算、全年负荷分析、冷热源方案比较及选择、不同分区的通风空调方案设计。
经过手算以及能耗计算软件DeST对整个建筑进行了全年的逐时动态冷热负荷模拟，为冷热源方案的选择以及系统设计提供了依据。最终本设计选用了土壤源热泵供冷热+冷却塔辅助散热的冷热源形式，地埋管选择单U垂直埋管方式。
本设计大部分采用风机盘管+独立新风的空调系统形式，根据不同分区分别设置新风机房；五层有两个产房分娩室，进行了Ⅲ级手术室以及辅助用房的全空气系统设计。

关键词：全年动态负荷；地源热泵；冷却塔辅助散热；Ⅲ级手术室

Design of purification air conditioning system in the first affiliated hospital of Nanjing TechUniversity

Abstract
This project is designed for the purification air conditioning system of the first affiliated hospital of Nanjing TechUniversity, and the clean bag is designed for the building area of 5740m2, among which the sterile area in charge of this project is 120m2. The first floor is for the cool and heat sources equipment room. On the third floor, there are pathology department and dialysis center, on the fourth floor, there are wards and medical staff offices, and on the fifth floor, there are delivery rooms. Combined with the climate characteristics of Nanjing, this design carried out heat and humidity load calculation in winter and summer, annual load analysis, cool and heat source scheme comparison and selection, and ventilation and air conditioning design in different zones.
After manual calculation and DeST, the energy consumption calculation software, the hourly dynamic simulation of cooling and heat load of the whole building is carried out throughout the year, which provides a basis for the selection of cooling and heat source schemes and system design. In the end, the design chooses the form of the soil source heat pump to provide heat and cold + cooling tower to assist heat dissipation, and chooses the single U vertical buried pipe modefor the buried pipe. [来源：http://www.think58.com]
Most of the air conditioning systems in this design adopt the form of fan coil and independent fresh air. The top floor have two delivery rooms, the level Ⅲ all air of operating rooms and auxiliary system design.

Key words: annual dynamic load; Ground source heat pump; Cooling tower auxiliary heat dissipation; Ⅲ level in the operating room

项目概况
本章介绍了该工程地理位置、项目概况及周边能源条件等设计条件，并确定了空调供暖室内外计算参数、室内风速、室内噪声等设计条件要求。
建筑概况
南京工业大学附属第一医院，位于南京市。该项目是在原平面的基础上根据甲方的要求，并结合相关净化设计依据及医疗工艺要求，进行净化工艺性空调系统设计。
该建筑面积5740m2，其中本项目负责的无菌区120m2。医院建筑地下一层为冷热源设备机房；地上第三层有病理科、透析中心等，层高4.5m；地上第四层为双人病房和医护人员办公室等，层高4.5m；地上第五层为产房等用房，层高4.5m。
