摘  要

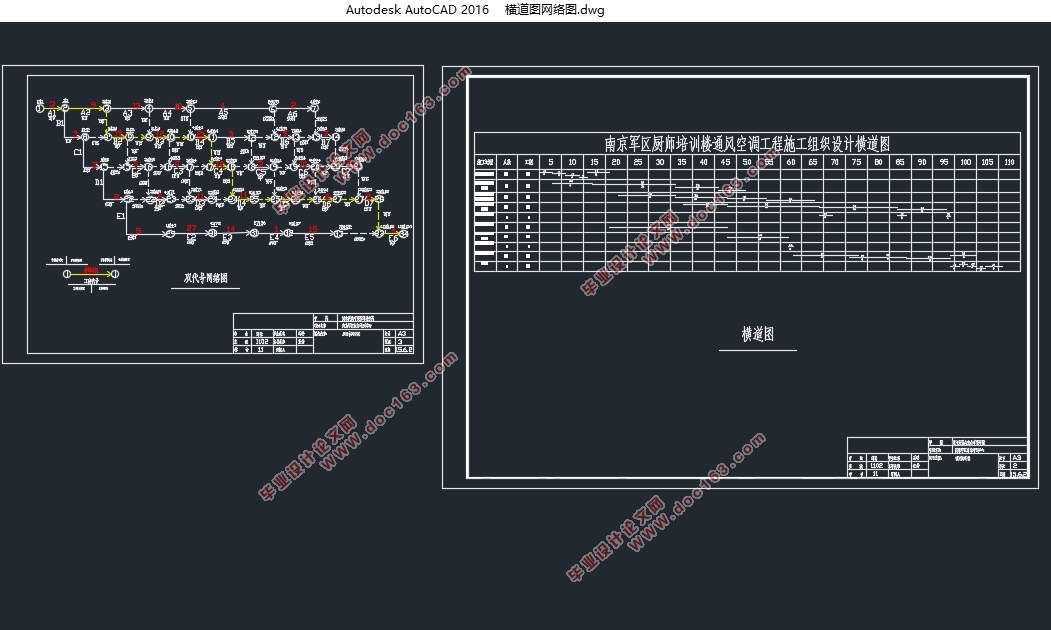

项目工程为南京军区厨师培训基地暖通空调安装工程，建筑地上总建筑面积9370平方米，地下一层，地上十层，建筑高度为39.00m。本次设计主要针对项目中暖通空调工程的施工管理组织与工程造价，共分为九个章节，首先通过对项目各个系统的详细描述，对系统设计采用的形式有一个详细的认识，然后利用工程项目管理的知识对本工程的展开进行了项目组织策划，通过绘制职能式结构图明确各单位分工与职责，严格按照《建设工程工程量清单计价规范GB50500-2013》对本工程的工程量进行了统计，并利用工程量清单计价法编制了工程量清单计价表，为应对实际施工过程中可能出现的问题，编制施工进度管理，绘制网络计划图，横道图。根据现场安装工程实际操作与质量要求，绘制风管制作安装加工图并编写施工技术管理与施工质量管理。

关键词：施工组织管理，进度管理，制作安装定额，工程量，清单计价

Chef training center of Nanjing military region HVAC engineering construction organization design [来源：http://www.think58.com]
Abstract
Project engineering for chef training base HVAC installation engineering of Nanjing military region, a total construction area of 9370 square meters, building the ground layer and ten layers on the ground, underground construction height is 39.00 m. This design mainly for HVAC engineering in project construction management organization and the project cost, which is divided into nine chapters, first through a detailed description of the system, the project of the system design USES the form of a detailed understanding, then use the knowledge of project management of this project on the project organization planning, through mapping function chart clearly each unit division of labor and responsibilities, in strict accordance with the "construction project quantities list valuation standard GB50500-2013" has carried on the statistical quantities of this project, and use the bill of quantities valuation method to prepare the bill of quantities valuation table, to cope with the possible problems in the actual construction process,preparation of construction schedule management, map network planning, crossing. According to the actual installation engineering operation and quality requirements, map processing duct fabrication and installation and the construction technology and construction quality management. [资料来源：www.THINK58.com]
Key words: construction organization and management, schedule management, production installation norm, quantities, the valuation

项目系统描述
本工程为南京军区厨师培训基地,根据甲方要求全楼设置中央空调系统及其配套的各个系统。本工程地上总建筑面积9370平方米，地下一层，地上十层，建筑高度为39.00m。地下一层为汽车库、制冷机房、锅炉房、热交换器间、水泵房、高低压配电间等设备用房；一层为大堂、商品部、厨师培训操作室等；二层为中西餐厅、大小教室等；三层为小餐厅、活动室等；四至九层为客房等；十层为办公、培训中心等。
根据甲方要求、建筑平面的布置及空调系统的使用特点，主楼设置了集中空调系统,即在大空间部分设置低速单风管空调系统，其他部分设置了风机盘管加新风冷系统。在地下车库、设备用房、餐厅、厕所等设置排风系统。空调水系统为双管制变水量系统。系统热源为螺杆式冷水机组加燃油热水锅炉；制冷机房和锅炉房设置在地下一层。
1.1  风系统
1.1.1排风排烟系统
排风系统集中在地设备房，以及二、三楼餐厅和各层厕所，共10组排风机组，其中地下一层各设备房共4组，二三层餐厅共4组，九层设置厕所2组排风机组。排烟系统中地下车库设置一组排风和排烟合用机组，其他3组排烟机组使用场所分别在地下一层走道和四至十层内走道。 [资料来源：http://THINK58.com]
