地下一层地上五层6000平米成都天安大厦空调设计(附CAD图)

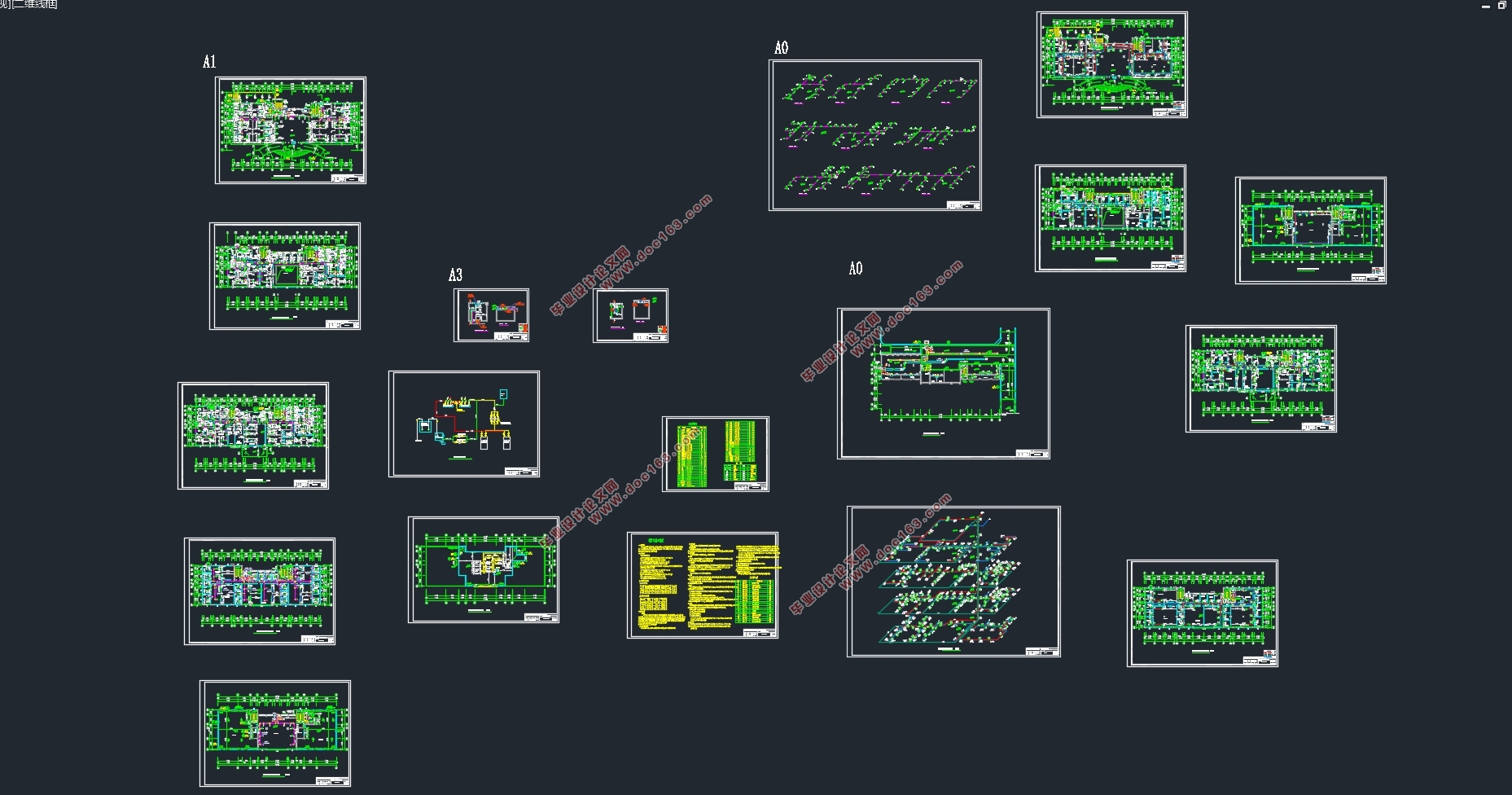

地下一层地上五层6000平米成都天安大厦空调设计(附CAD图)(开题报告,论文计算书32000字,CAD图17张)
摘 要
本工程为成都天安大厦空调设计。地下一层,地上五层,总建筑面积6000平方米。地下一层为车库。地上五层为办公室、会议室、接待室等房。地下一层需做通风设计，地上五层做空调设计。本设计中主要为办公室、会议室等房间，采用风机盘管加新风系统。办公室、会议室等房间采用吊顶设计，大堂采用局部吊顶。水系统采用闭式双管系统。采用水平同程，垂直异程。成都为冬冷夏热地区，夏季有制冷需求，冬季有供热需求，且无城市热网供应。采用风冷热泵系统。冷冻水及热水均由风冷热泵机组提供，机组设置在屋顶。本设计对空调系统的消声减振、管道保温防腐等也做了一定的讨论。
关键词：风机盘管加新风系统  水系统  风冷热泵  通风

The design of air conditioning for Chengdu Tianan building
Abstract
The engineering programme is a design of air conditioning for Chengdu Tianan building.The gross area is six thousand square metres,covering one underground floor for garage and five floors for offices,conference rooms,reception rooms and other rooms on the ground.The underground floor designed for ventilation .Air conditioning is designed for the five floors on the ground.The design mainly adopts fancoil plus fresh air system to offices,meeting rooms and other rooms.Suspended ceiling are used for offices,meeting rooms and other rooms.And part suspended ceiing is for lobby.Water system adopts closed two pipe syatem.It run the same at horizontal distance and difference at vertical distance.It is a typical hot summer and cold winter region in Chengdu, China. Winter heating and summer cooling is required in this region.Manwhile,Chengdu has no water heat-supply network.The design adopts ASHP syatem.Chilled water and hot water are both prounded by ASHP units,which is set on the roof.Additionally,the design has discussions about the reduction of noise vibration of air conditioning sustem and pipes’ warm keeping and anti-corrosion.

[来源：http://www.think58.com]

Key Words: Fan-Coil Unit with Fresh Air Systems; Water system; ASHP; Ventilation

1.1工程概况
本工程为成都天安大厦空调设计，该大厦位于成都市，总建筑面积为6000平方米。地下一层地上五层，地下一层为停车库、司机室、办公室等，地上一层至四层为大堂、办公室、会议室、接待室等,五层为多功能厅。总高度为23.19m，其中首层高5m。
1.2气象参数
室外设计参数按成都市选取，据参考文献[4]，查得成都室外设计参数。列于表1-1中。
表1-1成都室外设计参数
大气压力    冬季室外大气压力（hPa）    963.7
    夏季室外大气压力（hPa）    948
室外计算温、湿度    夏季空气调节室外计算干球温度（℃）    31.8
    夏季空气调节室外计算湿球温度（℃）    26.4
    夏季空气调节室外计算日平均温度（℃）    27.9
    夏季通风室外计算温度（℃）    28.5
    夏季通风室外计算相对湿度（%）    73 [资料来源：http://think58.com]
    供暖室外计算温度（℃）    2.7
    冬季通风室外计算温度（℃）    5.6
    冬季空气调节室外计算温度（℃）    1.0
    冬季空气调节室外计算相对湿度（%）    83
风速    夏季室外平均风速（m/s）    1.2
    冬季室外平均风速（m/s）    0.9


目 录
摘要    I
ABSTRACT    II
第一章、设计概况    1
1.1工程概况    1
1.2气象参数    1
1.3围护结构参数    1
1.3.1墙体    1

[资料来源：http://www.THINK58.com]

1.3.2门窗    2
1.3.3楼板    2
1.3.4屋面    2
1.4室内设计参数    3
1.5不同房间人均面积指标及照明负荷    4
第二章 负荷计算    5
2.1 通过围护结构传入的非稳态传热形成的逐时冷负荷    5
2.2 透过玻璃窗进入的太阳辐射得热形成的逐时冷负荷    5
2.3人体、照明和设备等散热形式的逐时冷负荷    6
2.4 人体散湿形成的潜热冷负荷    6
2.5内墙、楼板等围护结构形成的冷负荷    6
2.6计算实例    7
2.6.1外墙逐时冷负荷计算    7
2.6.2外窗冷负荷    7
2.6.3人体冷负荷    7
2.6.4照明冷负荷    8
2.6.5楼板冷负荷    8
2.7热、湿负荷计算    10
2.7.1热负荷    10
2.7.2湿负荷    10
2.7.3计算实例    10 [资料来源：www.THINK58.com]
第三章 送风量确定及空调系统划分    16
3.1新风量计算    16
3.1.1房间新风量确定    16
3.2风机盘管加新风系统    16
3.2.1确定新风处理状态    16
3.2.2确定总风量与风机盘管风量    16
3.3.3计算实例    17
第四章 设备选择    19
4.1风机盘管的选择    19
4.2新风机组的选择    23
第五章 气流组织的设计计算    28
5.1气流组织基本要求    28
5.1.1空调区的送风方式及送风口选型    28
5.2散流器送风    28
5.2.1计算实例    28
5.3侧送风    34
5.3.1一层大堂    34
5.3.2 五层多功能厅    35
第六章、风系统设计计算    37
6.1风管设计的基本任务    37
6.2风管的选择    37
6.3风管水力计算    37

[版权所有：http://think58.com]

6.3.1水力计算步骤    37
6.3.2计算实例    37
第七章、水系统设计计算    44
7.1空调水系统类型    44
7.2水力计算    45
7.2.1计算实例    45
7.3冷凝水管径的选择    61
7.3.1冷凝水排水注意事项    61
7.3.2冷凝水管径的选择    62
第八章 制冷机房的设计计算    63
8.1.冷热源的选择    63
8.1.1空气源热泵的工作原理    63
8.1.2空气源热泵的优点    63
8.1.3热泵容量的确定    63
8.1.4机组的选择与校核    63
8.1.5机组的布置    64
8.2分水器和集水器的选择    64
8.2.1确定原则    64
8.2.2集水器和分水器的管径确定    64
8.3膨胀水箱容积的确定    65
8.3.1膨胀水箱容积的确定    65
8.3.2膨胀水箱设计注意事项    65 [资料来源：THINK58.com]
8.4冷冻水泵的选择    65
8.4.1水泵型号的选择    65
8.4.2冷冻水泵耗电输冷（热）比    66
8.4.3水泵配管布置时的注意事项    67
8.5补水泵的选择    67
8.5.1补水泵选择的要求    67
8.5.2补水量    68
8.5.3扬程    68
8.5.4选型    68
8.6软水箱的选择    68
8.6.1流量    68
8.6.2容量    68
8.6.3选型    68
8.7全自动软水器的选择    68
第九章 通风设计    70
9.1 计算原则    70
9.2水力计算    70
9.2.1地下室排风系统水力计算    71
9.3.3地下室排风系统水力计算    72
9.3选型    72
第十章  管道保温与防腐    73
10.1  保温    73
10.1.1保温的目的    73
10.1.2保温厚度的要求    73
10.1.3保温材料的确定    73
10.1.4水管保温    73
10.1.5风管保温    73
10.2防腐设计    74
第十一章 空调系统的消声与隔振    75
11.1  噪声控制    75
11.1.1噪声控制措施    75
11.2  振动控制    75
11.2.1振动控制措施    75
参考文献    76
附录    77
附录2-1各房间冷负荷汇总表    77
附录3-1各房间风量汇总表    83
风系统二水力计算    88
风系统三水力计算    90
风系统四水力计算    92
风系统五水力计算    94
风系统六水力计算    96
风系统七水力计算    98
风系统八水力计算    100
风系统九水力计算    102
风系统十水力计算    104 [资料来源：www.THINK58.com]
水系统一水力计算    106
水系统二水力计算    108
水系统三水力计算    111
水系统四水力计算    114
水系统五水力计算    117
水系统六水力计算    121
水系统七水力计算    124
水系统八水力计算    127
水系统九水力计算    129
地下室排风水力计算    130
地下室送风水力计算    131
致谢    132 [资料来源：http://www.THINK58.com]
