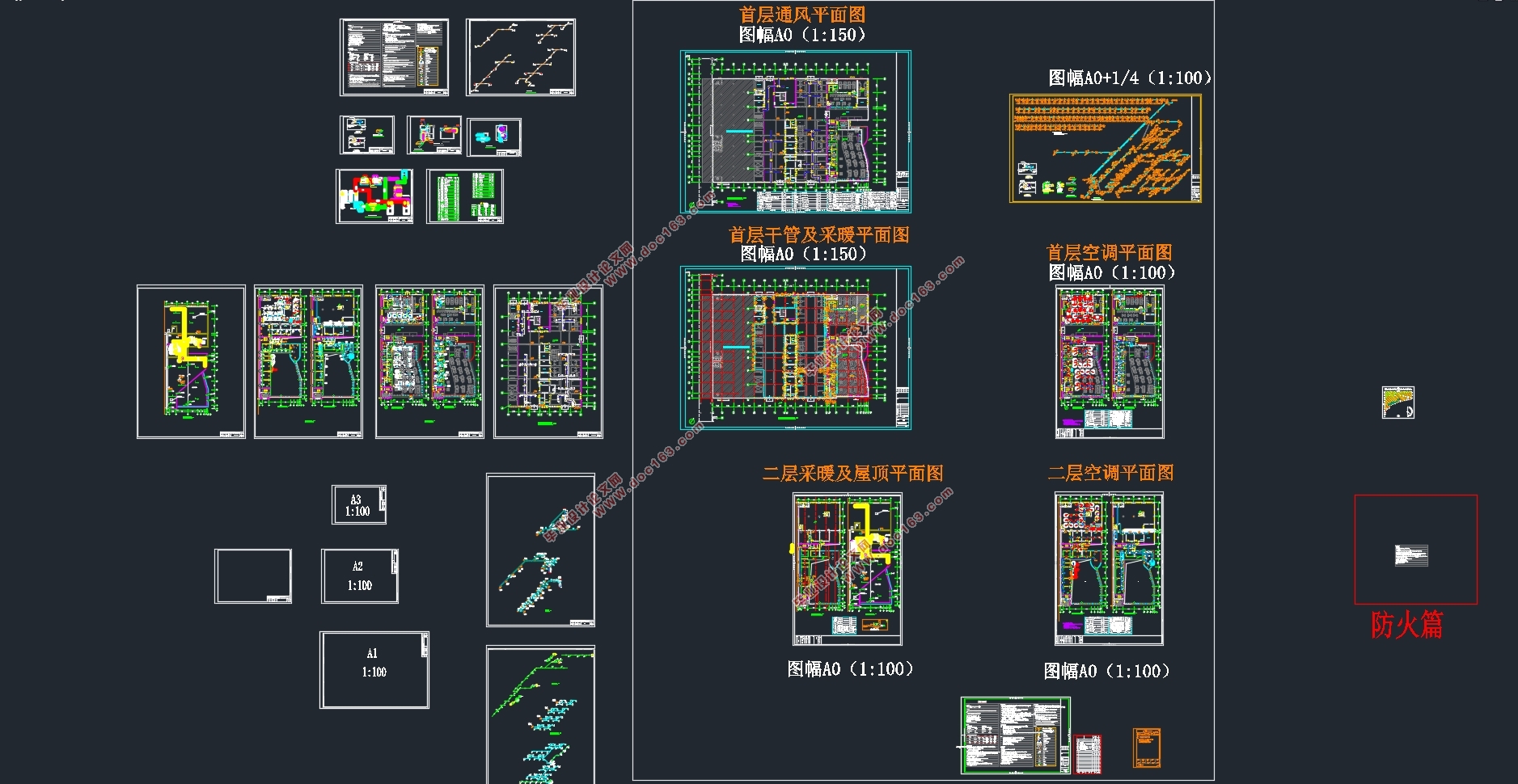

两层8520平米上海奥迪4S店空调工程设计(附CAD图)

两层8520平米上海奥迪4S店空调工程设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书15000字,CAD图18张)
摘  要
本工程为上海奥迪4S店空调设计。地上2层,总建筑面积8520平方米。地上2层为办公室、会议室、接待室等房间，做空调设计。本设计中主要为办公室、会议室等房间，采用风机盘管加新风系统。办公室、会议室等房间采用吊顶设计，展厅等大空间采用全空气系统。水系统采用闭式双管系统。采用异程。上海为冬冷夏热地区，夏季有制冷需求，冬季有供热需求，且无城市热网供应。采用风冷热泵系统。冷冻水及热水均由风冷热泵机组提供，机组设置在屋顶。本设计对空调系统的消声减振、管道保温防腐等也做了一定的讨论。
关键词：风机盘管加新风系统，全空气系统；水系统；风冷热泵；通风
Abstract
This project is designed for Shanghai Audi 4S shop air conditioning. 2 floors on the ground, with a total construction area of 8520 square meters.2 floors for the office, conference rooms, reception rooms and other rooms, designed for air conditioning. The design of the main office, conference rooms and other rooms, uses fan coil plus fresh air system. Offices, conference rooms and other rooms using ceiling design, exhibition hall and other large space using the all air system. The water system uses closed-system control program varies.It is a typical hot summer and cold winter region in Shanghai, Winter heating and summer cooling is required in this region. Chilled water and hot water are provided by the air-cooled heat pump unit, the unit set in the roof. The design of the air conditioning system of the muffler damping, pipeline insulation and other anti-corrosion also made some discussion. [资料来源：THINK58.com]
Keywords: fan coil plus fresh air system, all air system; water system; air-cooled heat pump; ventilation

1.1工程概况
本工程为上海奥迪4S店空调设计。地上2层,总建筑面积8520平方米。地上2层，为展厅、办公室、会议室、接待室等。总高度为11.45m，其中首层高4.5m。
1.2气象参数
室外设计参数按上海市选取，据参考文献[4]，查得成都室外设计参数。列于表1-1中。
表1-1上海室外设计参数
大气压力    冬季室外大气压力（KPa）    102.71
    夏季室外大气压力（KPa）    100.52
室外计算温、湿度    夏季空气调节室外计算干球温度（℃）    33.9
    夏季空气调节室外计算湿球温度（℃）    26.8
    夏季空气调节室外计算日平均温度（℃）    27.9
    夏季通风室外计算温度（℃）    28.5
    夏季通风室外计算相对湿度（%）    73
    供暖室外计算温度（℃）    -2

    冬季通风室外计算温度（℃）    3
    冬季空气调节室外计算温度（℃）    -4
    冬季空气调节室外计算相对湿度（%）    56
风速    夏季室外平均风速（m/s）    2.2
    冬季室外平均风速（m/s）    2.4


摘  要    II
Abstract    I

[资料来源：http://THINK58.com]

第一章 设计概况    1
1.1工程概况    1
1.2气象参数    1
1.3围护结构参数    1
1.3.1墙体    1
1.3.2门窗    2
1.3.3楼板    2
1.3.4屋面    2
1.4室内设计参数    3
1.5不同房间人均面积指标及照明负荷    4
第二章 负荷计算    5
2.1 通过围护结构传入的非稳态传热形成的逐时冷负荷    5
2.2 透过玻璃窗进入的太阳辐射得热形成的逐时冷负荷    5
2.3人体、照明和设备等散热形式的逐时冷负荷    6
2.4 人体散湿形成的潜热冷负荷    6
2.5内墙、楼板等围护结构形成的冷负荷    7
2.6计算实例    7
2.6计算实例    7
2.6.1外墙逐时冷负荷计算：    7
2.6.2外窗冷负荷    7
2.6.3人体冷负荷    8
2.6.4照明冷负荷    8 [资料来源：http://THINK58.com]
2.7热、湿负荷计算    10
2.7.1热负荷    10
2.7.2湿负荷    10
2.7.3计算实例    10
2.7.3计算实例    10
第三章 送风量确定及空调系统划分    13
3.1新风量计算    13
3.1.1房间新风量确定    13
3.2风机盘管加新风系统    13
3.2.1确定新风处理状态    13
3.2.2确定总风量与风机盘管风量    13
3.3.3计算实例    14
3.4全空气系统系统    15
3.4.1夏季冷负荷计算    15
3.4.2计算实例    16
第四章 设备选择    17
4.1风机盘管的选择    17
4.2新风机组的选择    18
4.3全空气机组的选择    20
第五章 气流组织的设计计算    21
5.1气流组织基本要求    21
5.1.1空调区的送风方式及送风口选型    21 [来源：http://www.think58.com]
5.2单层百叶下送风    21
5.2.1计算实例    21
5.3侧送风    23
5.3.1一层新车交车厅108    23
第六章、风系统设计计算    25
6.1风管设计的基本任务    25
6.2风管的选择    25
6.3风管水力计算    25
6.3.1水力计算步骤    25
6.3.2计算实例    25
第七章、水系统设计计算    28
7.1空调水系统类型    28
7.2水力计算    29
7.2.1计算实例    29
7.3冷凝水管径的选择    30
7.3.1冷凝水排水注意事项：    30
7.3.2冷凝水管径的选择    31
第八章 制冷机房的设计计算    32
8.1.冷热源的选择    32
8.1.4机组的选择与校核    33
8.1.5机组的布置    33
8.2分水器和集水器的选择    33 [来源：http://www.think58.com]
8.2.1确定原则    33
8.2.2集水器和分水器的管径确定    33
8.3膨胀水箱容积的确定    34
8.3.1膨胀水箱容积的确定    34
8.3.2膨胀水箱设计注意事项    35
8.4冷冻水泵的选择    35
8.4.1水泵型号的选择    35
8.4.2冷冻水泵耗电输冷（热）比：    35
8.4.3水泵配管布置时的注意事项    37
8.5补水泵的选择    37
8.5.1补水泵选择的要求    37
8.5.2补水量    37
8.5.3扬程    37
8.5.4选型    37
8.6软水箱的选择    38
8.6.1流量    38
8.6.2容量    38
8.6.3选型    38
8.7全自动软水器的选择    38
第九章 通风设计    39
9.1 计算原则    39
9.2防火防排烟设计    39
9.2.1防烟分区的划分    39
9.2.2防烟分区排烟量要求    39
9.3水力计算    39
9.3.1地下室排风系统水力计算    40
9.4选型    41
第十章  管道保温与防腐    42
10.1  保温    42
10.1.1保温的目的    42
10.1.2保温厚度的要求    42
10.1.3保温材料的确定    42
10.1.4水管保温    42
10.1.5风管保温    42
10.2防腐设计    43
第十一章 空调系统的消声与隔振    44
11.1  噪声控制    44
11.1.1噪声控制措施    44
11.2  振动控制    44
11.2.1振动控制措施    44
参考文献    45
致谢    130 [来源：http://think58.com]
