厦门汽车测试中心六层10000平米综合办公楼中央空调系统设计(附CAD图)(论文计算书17000字,CAD图13张)
摘要
本设计为办公楼空调设计,本建筑位于厦门市区,地上六层,集办公、科研、接待、会议等为一体的多功能综合办公楼,建筑总面积约为10000㎡。本设计负荷计算采用谐波反应法法计算室内冷负荷,计算出9:00—22:00的逐时冷负荷,将各个房间冷负荷逐时叠加取最大作为建筑冷负荷。总冷负荷还要将新风冷负荷与建筑冷负荷叠加。经过计算建筑冷负荷逐时叠加的最大值为431.12kw,新风冷负荷为421.98kw,则冷热源负荷为两者之和为853KW。单位冷负荷为85.3w,符合要求。各办公室房间均采用风机盘管加独立新风系统,新风处理到室内空气焓值,不承担室内负荷,通入每个房间。空调水系统设计为一次泵定流量闭式系统。本工程采用水冷螺杆式冷水机组进行制冷,选用2台YSBABAS05CCE的水冷螺杆式冷水机组。机房布置在地下室里,冷冻水温度为7/12℃,冷却水温度为37/32℃。
关键词:冷负荷;空调方式;冷水机组
The Central Air Condition System Design Of Xiamen Automobile Test Centre
Abstract
The design is a office building air condition design.The building is located in Xiamen,which is a multi-functional comprehensive office building.It has six floors,including office,research room,reception room and meeting room.The area of this building is 10000 m2.The design uses harmonic reaction method to calculate the load of the room.I calculate the hourly load of the 9:00 to 22:00.Then,I choose the maximum figure,which is 431.21 kw.The load of fresh air is 421.98kw.The sum of both is 853 kw.The area of cooling load is 85.3 w,which meets the
[资料来源:www.THINK58.com]

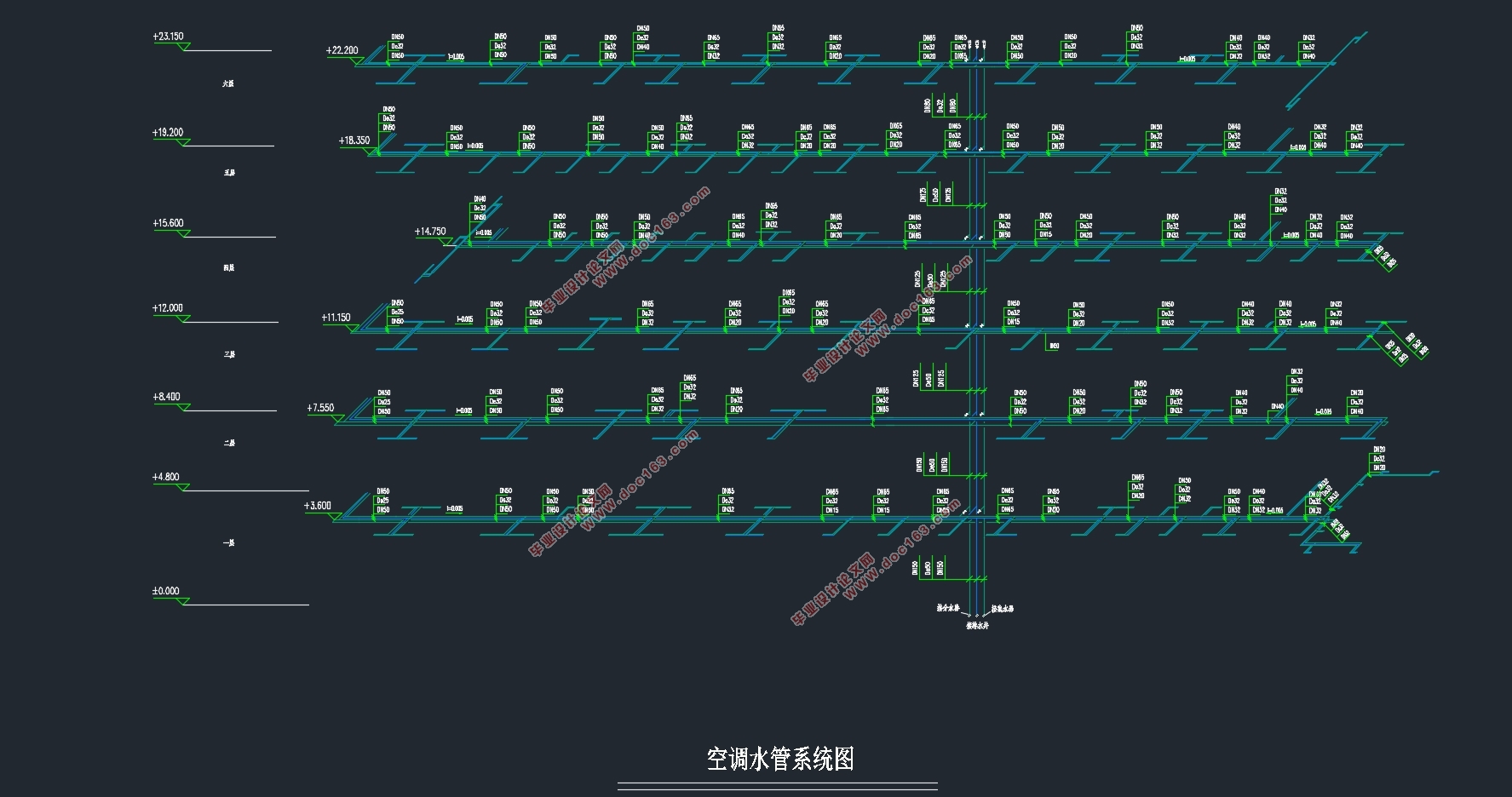

requirements.The offices use Fan-Coil Unit with Fresh Air Systems,the fresh air will be handled to indoor enthalpy,which don,t undertake the load of room.The design of air conditioning water system uses the primary pump,which has the identical volume.The design uses two Water-cooled Chillers to refrigerate.The model of them is YSBABAS05CCE.The machine room is arranged in the basement.The temperature of the chilled water is 7/12 ℃ and the cooling water is 37/32 ℃.
Key Words:Cooling load;Air conditioning mode;Water chilling unit
1.1设计任务
厦门汽车测试中心空调通风系统设计,包括:建筑物冷、湿负荷计算,送分量的确定,排风量和空调系统设计计算,气流组织的设计计算以及施工图的绘制,设计及施工说明的编制等工作。
1.2工程概况
本建筑位于厦门市区,地上六层,集办公、科研、接待、会议等为一体的多功能综合办公楼,建筑总面积约为10000㎡。
1.3原始资料
1.3.1围护结构参数表
表1-1 夏热冬暖地区围护结构传热系数和遮阳系数极限
夏热冬暖地区围护结构传热系数和遮阳系数限值 [来源:http://www.think58.com]
围护结构部位 传热系数K w/(m2.k)
外墙(包括非透明幕墙) ≤0.90
底面接触室外空气的架空或外挑楼板 ≤1.5
外窗(包括非透明幕墙) 传热系数K w/(m2.k) 遮阳系数SC(东、南、西向/北向)
单一朝向外窗(包括透明幕墙) 窗墙面积比≤0.2 ≤6.5 —
0.2≤窗墙面积比≤0.3 ≤4.7 ≤0.50/0.60
0.3≤窗墙面积比≤0.4 ≤3.5 ≤0.45/0.55
0.4≤窗墙面积比≤0.5 ≤3.0 ≤0.40/0.50
0.5≤窗墙面积比≤0.7 ≤3.0 ≤0.35/0.45
屋顶透明部分 ≤3.5 ≤0.35
[版权所有:http://think58.com]
[资料来源:http://www.THINK58.com]
目录
摘要 5
ABSTRACT 5
第一章设计概况 5
1.1设计任务 5
1.2工程概况 5
1.3原始资料 5
1.3.1围护结构参数表 5
1.3.2人员密度 6
1.3.3电气设备使用功率 6
1.3.4推荐照明功率 6
1.3.5推荐空调使用时间 7
1.3.6空调范围 7
1.4设计参数 7
1.5室内设计参数 7
1.6新风量 7
1.7 噪声要求 7
第二章 负荷计算 9
2.1冷负荷计算 9
2.1.1冷负荷计算方法 9 [来源:http://think58.com]
2.1.2冷负荷计算举例 10
2.1.3其他房间冷负荷 16
2.2热负荷的计算 16
2.3湿负荷计算 17
2.4新风冷负荷 17
第三章 空调系统划分与方式选择 18
3.1空调方式的选择 18
第四章 送风量计算及房间空调状态校核 19
4.1送风量计算步骤 19
4.2风机盘管加新风系统风量计算举例 19
4.3其他房间送风量及显冷量计算 20
第五章 空调设备选型 21
5.1风机盘管选型 21
5.2新风机组选型 24
第六章 气流组织 25
6.1气流组织的基本要求 25
6.2气流组织的计算 26
第七章 风系统水力计算 28
7.1通用管道的材料与形式 28
7.2通风管道的设计计算 28
7.2.1风道设计的内容及原则 28
[来源:http://www.think58.com]
7.2.2风道设计的方法 28
7.2.3风道设计的步骤 29
7.3风管水力计算 30
第八章 水系统水力计算 35
8.1供回水管材选择 35
8.2空调水系统的形式 35
8.3供回水管水力计算 35
8.4最大水头确定 36
8.5冷凝水管的计算 40
第九章 冷热源系统及制冷机房的设计计算 42
9.1冷热源选择的原则 42
9.2冷热源机组的选择 43
9.3冷热源方案的确定 44
9.4冷热源负荷计算 44
9.5冷热源机组选择 44
9.6冷冻水泵、冷却水泵选择 45
9.7集水器、分水器的设计 45
第十章 管道的保温、防腐以及系统消声减震设计 46
10.1保温设计 46
10.2防腐设计 47
10.3系统消声减震设计 48
[资料来源:http://THINK58.com]
10.3.1消声 48
10.3.2减震 49
参考文献 51 [资料来源:http://think58.com]
