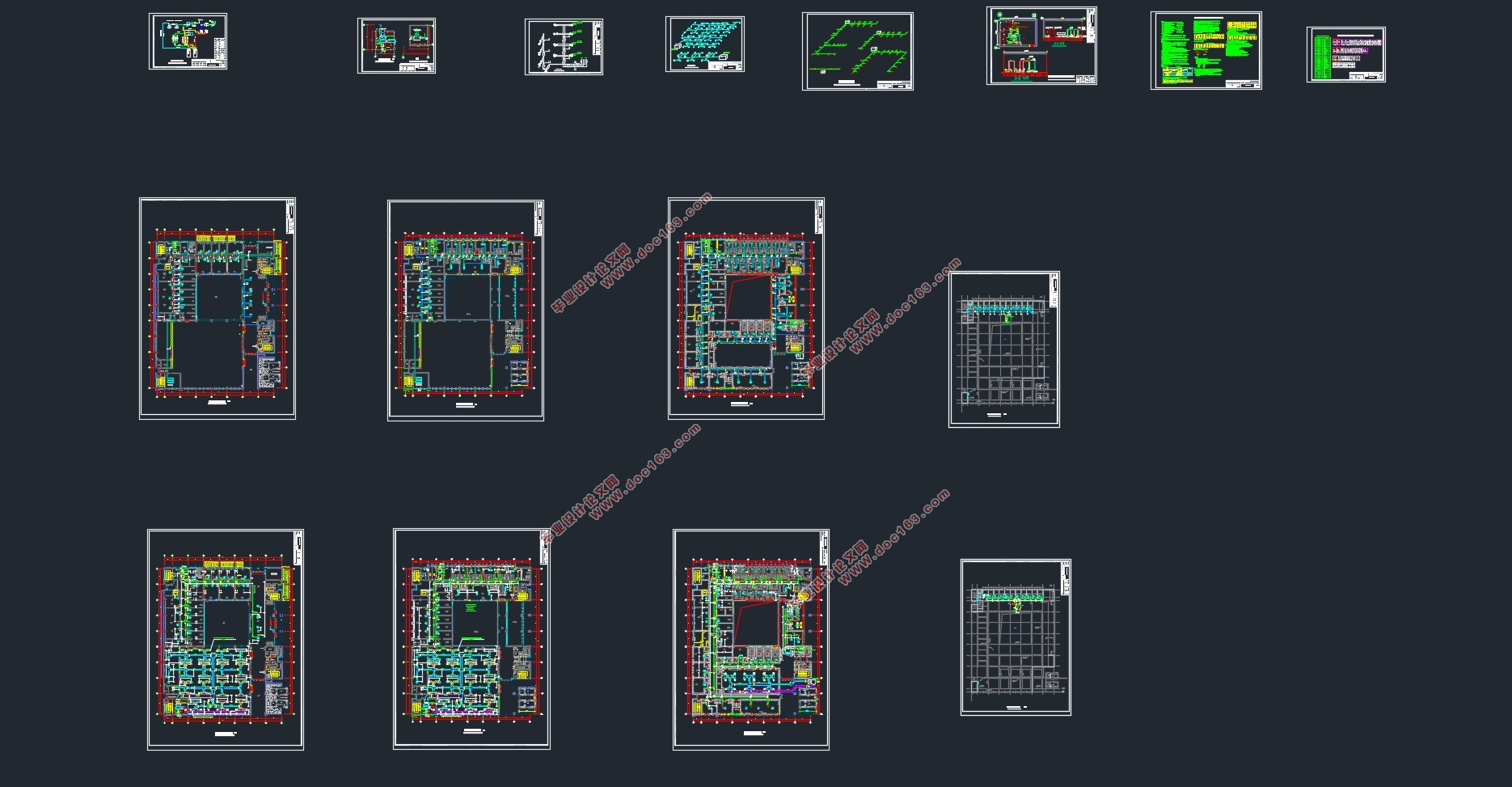

四层10000平米西安某酒店通风空调工程设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书21000字,CAD图14张)
摘要
本设计为西安市某酒店通风空调工程系统设计,旨在为客人提供一个舒适的室内热湿环境。本工程有四层，主要的房间有客房、包厢、餐厅、厨房等。建筑的总面积为10000平方米，总的冷负荷为652777W。冷负荷计算采用非稳态方法，计算出8:00～22:00的逐时冷负荷。各房间采用风机盘管加新风系统和全空气系统。新风处理到室内焓值，送入室内，不承担室内负荷。空调水系统选择闭式、异程式、两管制、变流量、一次泵系统。本工程的送风方式主要有侧从风、嵌入式送风。冷热源选用空气源方式，主要负责夏天的制冷。冬季的制热直接接市政热官网。
关键词：冷负荷  风机盘管加新风系统  水力计算  全空气系统  机械通风

Ventilation and air conditioning engineering design of a hotel in Xi'an
Abstract
     This design is a hotel ventilation and air conditioning engineering system design in Xi'an City, which is designed to provide a comfortable indoor thermal and humid environment for the guests.This project has four floors, the main room has room, balcony, dining room, kitchen, etc.. The total area of the building is 10000 square meters and the total cooling load is 652777W. [资料来源：THINK58.com]
     The hourly cooling load of 8:00 ~ 22:00 is calculated by the non steady state method. All rooms adopt fan coil unit plus fresh air system and all air system. Fresh air treatment to the indoor enthalpy value, into the room, do not assume the indoor load.Fresh air treatment to the indoor enthalpy value, into the room, do not assume the indoor load.Air conditioning water system selection of closed, different programs, two control, variable flow, a pump system.The main air supply mode of the project has the side from the wind, embedded air supply. Cold and heat source selection of air source, mainly responsible for the summer cooling. Hot direct access to municipal heat in winter.
key words：
Cooling load 、 Primary air fancoil system 、Hydraulic calculation、
All air system、Mechanical ventilation.
工程概况
    本工程建设地点位于陕西省西安市区中心，地上四层，总建筑面积约10000平方米，建筑高度17.5m，本工程主要使用功能为餐饮、客房、员工宿舍等用房。 [来源：http://think58.com]
第一层有大餐厅、配餐厅、厨房、包厢等。第二层有大餐厅、配餐厅、厨房、包厢等。第三层有中餐厅、包厢、厨房、客房等。第四层有职工宿舍等。
1.2 空调室外设计参数
   西安市室外气象设计参数：夏季空调室外计算干球温度  =35℃,
                    夏季空调室外计算湿球温度  =25.8℃,
                        夏季空调日平均干球温度    =30.7℃。
                       冬季空调室外计算干球温度  t = —5.7 ℃；
                       冬季空调室外计算相对湿度  φ= 66% ；
