集中式红外家电控制装置的设计

集中式红外家电控制装置的设计(论文15000字)
摘要：科技的不断变革，使得智能化家居也已经成为电子信息技术应用的一个新领域。本设计设计了一个使用红外遥控进行操作的集中式家电控制系统。这个设计使用单片机作为遥控与接收的智能操纵核心，红外发射管与接收管作为传输装置，红外线作为遥控命令的信息载体，配合放大控制电路组成一个完整的智能化集中式控制装置，它依靠单片机的编解码程序来完成对信号的调制和解读，并传输控制命令，在筛选出目标放大电路后，顺利控制指定继电器，达到控制智能化、集中化、简便化的效果，顺应了智能化家居的时代潮流。在经过实际制作后，证明这种设计是可行、有效的。
关键词：红外遥控；单片机；继电器；集中式控制

Centralized infrared household appliance control device
Abstract：With the development of science and technology, intelligent home has also become a new field of electronic information technology applications. This design designs a centralized home appliance control system which uses infrared ray for remote control. This design uses the single-chip microcomputer as the intelligent control core of the remote control and reception. At the same time, it uses infrared emission tube and infrared receiver tube as a transmission device and uses infrared ray as a carrier of information. We can use them and an amplifying circuit to make up a integral infrared remote control system. This system can completes modulation and interpretation of signal by the coding and decoding of the single-chip program. If the screening of the target has been completed, the system can control the designated relay which is used to connect with electrical load and control the opening or closing of them. This design not only makes the control of household electric appliances intelligent, centralized , and simplified, but also conforms to the trend  of the [来源：http://www.think58.com]
intelligent life. At the last time，it has been proved that this design is practical and impactful,
Key words：infrared remote controller; Single-chip; electric relay；Centralized control
  [来源：http://www.think58.com]

目  录
1绪论    1
1.1 研究意义    1
1.2 国内外研究现状    1
1.3 本文研究内容    2
2红外遥控系统的组成与实现    3
2.1 设计方案    3
2.2 红外发射电路的组成    3
2.3 红外接收电路的组成    4
2.4 系统工作原理与设计目标的实现    4
3系统的硬件设计与实现    4
3.1 红外发送电路    4
3.1.1 单片机的选用    5
3.1.2 振荡电路的构成    5
3.1.3 复位功能的设计    6
3.1.4 红外发光二极管的选用    6

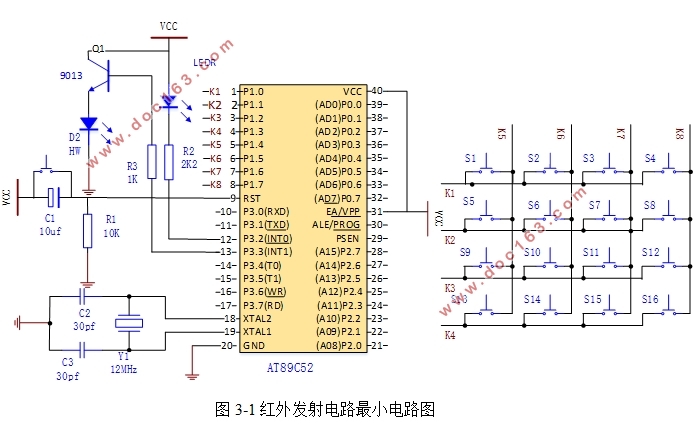

3.1.5 键盘系统的设计    7
3.1.6 编码方式的选择    7 [版权所有：http://think58.com]
3.2 红外接收电路    9
3.2.1 接收单片机的选用    9
3.2.2 红外接收二极管的选择：    9

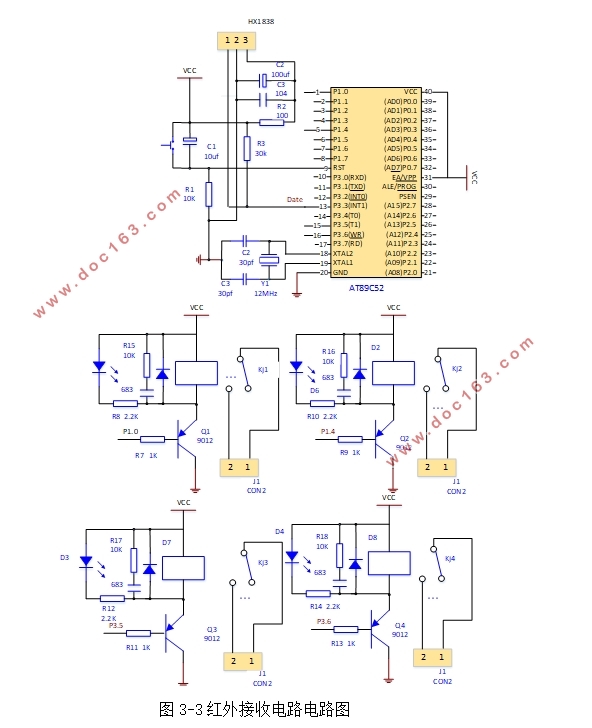

3.2.3 继电器的选择和电路设计    10
4系统软件与程序的设计和实现    11

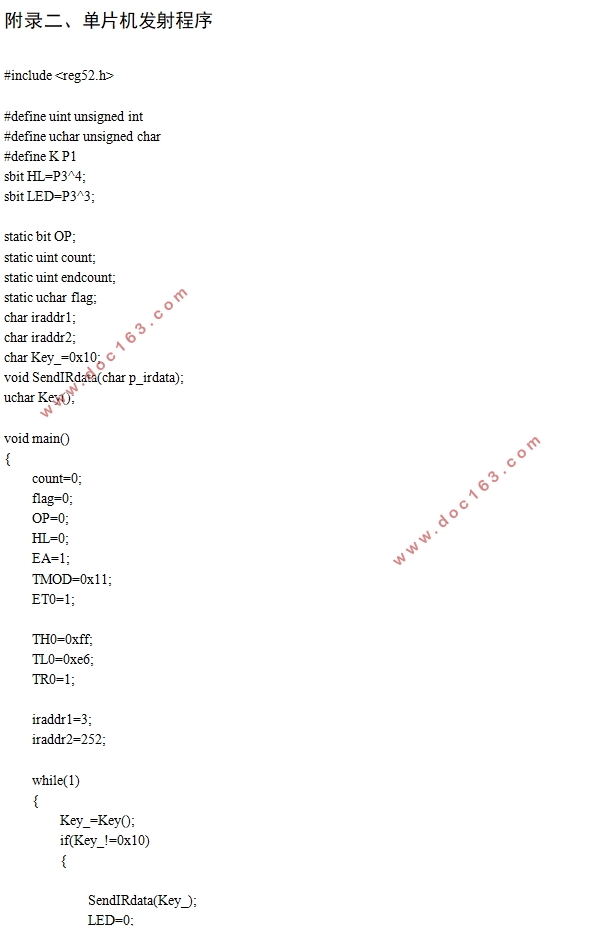

4.1 红外发射电路程序图    11

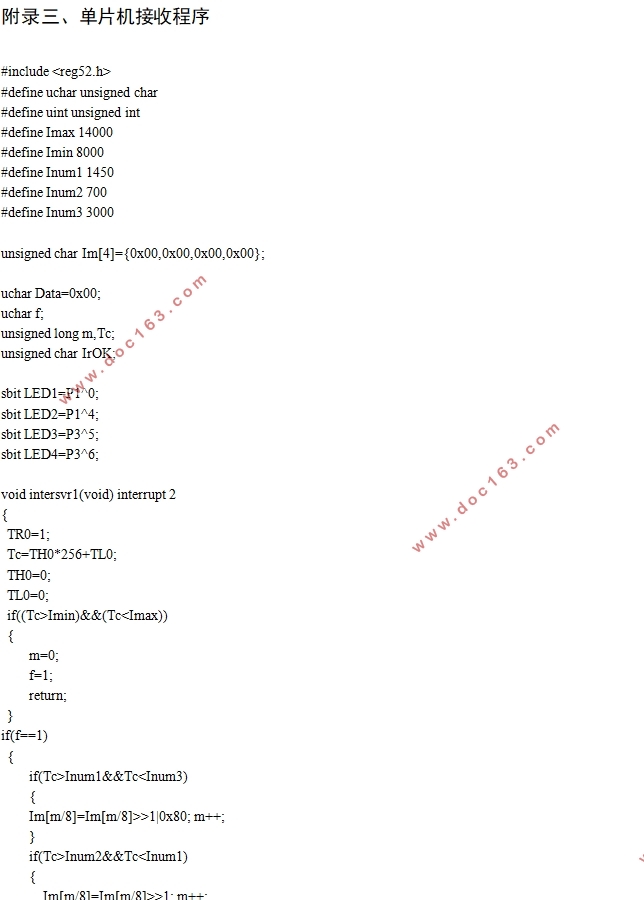

4.2 红外接收电路与控制电路程序    11
5系统安装与调试    12
5.1 安装制作    12
5.1.1 安装制作步骤    12
5.1.2 安装测量中的安全注意事项    13
5.2 系统调试    13
5.2.1 硬件调试    13
5.2.2 软件调试    14
5.3 实验结果    15
5.3.1 实验结果    15
5.3.2 实验所遇问题    16
5.3.3 本设计的综合优点    16
6结论与展望    17
参考文献    18
致 谢    19

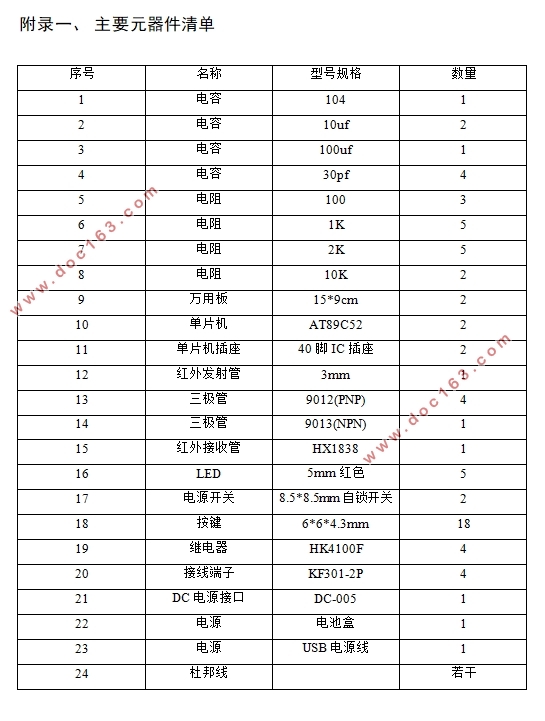

附录一、 主要元器件清单    20
