在线电阻测量仪的设计与制作

在线电阻测量仪的设计与制作(论文11000字)
摘要：设计了一种由单片机控制的在线电阻测量仪。与一般电阻测量仪不同，其在测量时不需要断开电路。被测电阻本身经过电阻电压转换电路，利用集成运放的“虚短”，“虚断”的特点和电隔离技术，经过双限比较器，转换成模拟电压后再通过A/D转换器转换为数字信号，再通过一些软件编程使其转换成电阻数据，然后通过液晶显示器动态显示。同时，此单片机还可以进行数据采集，自动转换量程和量程显示。
关键词：电阻；在线测量；量程转换；单片机

A Measurement Instrument of In-circuit Resistance
Abstract:An on-line resistance measuring instrument controlled by single chip microcomputer is designed. Unlike general resistance measuring instruments, they do not need to disconnect the circuit when measuring. The measured resistance itself passes through the Rx/v conversion circuit, using the characteristics of "virtual short", "virtual break" and electrical isolation technology of integrated operational amplifier, through a dual limit comparator, converted into analog voltage, and then converted to digital signal through a A/D converter, and then through some software programming to convert it into resistance data, and then dynamically display through LED. . At the same time, the MCU can also collect data, automatically convert the range and range display [资料来源：http://think58.com]
Key Words:    Resistance; Single-chip computer; On-line measurement; A/D conversion
  [资料来源：http://think58.com]

目 录
摘要    1
Abstract:    2
1引言    3
在线电阻测量仪的研究意义    3
2 系统的方案设计    3
在线电阻测量仪的国内外研究现状    3
2.1系统方案的设计    3
2.1.1 数据采集模块    4
2.1.2 电阻电压转换电路模块    4
2.1.3 量程控制模块    4
2.1.4 A/D转换模块    4
2.1.5 数据显示模块    4
3系统的硬件设计    5

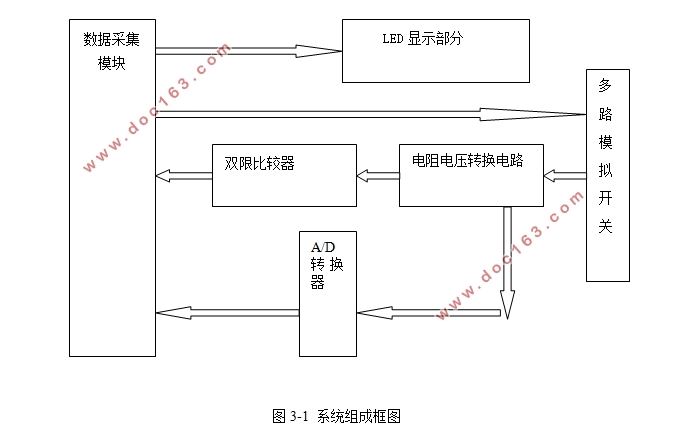

3.1系统的组成框图。    5
3.2系统硬件的总流程    5
3.3数据采集模块的设计    6
3.4 电阻电压转换模块的设计    6
3.4.1 电阻电压转换电路的设计    6 [版权所有：http://think58.com]
3.4.2 电阻电压转换电路与双限比较器的连接    8
3.5量程控制模块的设计    9
3.6A/D转换模块的设计    10
3.7 数据显示模块的设计。    11
4．系统的软件设计    13
4.1 系统初始化模块的软件设计    13
4.2 数据采集模块的软件设计    13
4.3 电阻电压转换电路的软件设计    14
4.4 量程控制模块的软件设计    14
4.5 数据显示模块的软件设计    14
4.6 系统的仿真    15
4.6.1 系统的仿真原理图    15
4.6.2 系统的仿真结果    15
5. 样机试验    16
5.1 系统实物图与现场布局图    16
5.2误差分析    17
6. 结束语：    20
参考文献：    20
致谢    22 [来源：http://www.think58.com]
