可燃气体远程报警系统的设计

可燃气体远程报警系统的设计(任务书,开题报告,论文12300字)
摘   要
近年来随着人们安全意识的逐渐加强，可燃气体作为家庭能源开始被广泛应用。虽然其具有清洁且廉价的优势，但是存在泄漏的安全隐患。人们希望在自己离家外出的时候，能够及时了解中燃气的状况，以避免造成不必要的损失。可燃气体远程报警系统可以很好的满足人们的需求，最大限度的保护人们生命及财产的安全。因此，其研究具有十分重要的应用价值。
可燃气体远程报警系统包括发射部分和接收部分，发射部分安装在住户家中，采集燃气泄漏信息，一旦燃气泄漏达到阈值，则通过无线发送模块将相关信息传到用户手机上，同时启动排风系统；当测量值恢复正常后风扇自动关闭。
本毕业设计硬件包含传感器、单片机、全球移动通讯系统。其中，可燃气体传感器部分采用MQ-2来实现模块功能，主要针对可燃气体为一氧化碳。使用STC89C52单片机作为系统的控制及处理单元。最后将经过单片机处理后生成的数字信号传入GSM模块，本模块采用华为GTM900作为主体。
实验结果表明，系统运行正常。CO浓度可以显示在LCD显示屏上，并且当其浓度超过阈值，蜂鸣器报警，风扇开启，手机会接收到来自GSM模块发送的报警短消息。

关键字：可燃气体  报警  单片机  短消息

Combustible Gas Remotely Alarm System
Abstract
In recent years, people have improved safety awareness. The combustible gas has become a major domestic energy. But it has some problems. People want to know the situation of gas at home when they leave the house, so that they can avoid unnecessary loss. The combustible gas remote alarm system can meet the requirements of people and make them away from danger. Therefore, the research has more important value of application.
Combustible gas remote alarm system includes the launch part and receiving part, Launch part is installed in home to collect gas leakage information. When the gas leakage at critical state , the wireless module to send a short message when a problem is detected. At the same time the exhaust system is started. The fan automatically shut down When the Concentration returned to normal.
This graduation design hardware includes a sensor, microcontroller, global system for mobile communications .Among them, the MQ – 2 is used to collect information on CO. STC89C52 single-chip microcomputer as the control and processing unit of the system. Finally, digital signal is transmitted to the GSM. This module uses HUAWEI GTM900. [来源：http://think58.com]
Experimental results show that the system is running normally. CO concentration can be displayed on the LCD screen, the buzzer can alarm, the fan can open, mobile phone will be received alarm messages from the GSM module to send.
Keywords: Combustible gas ; alarm ; SCM ; short message
  [资料来源：http://think58.com]

目   录
摘   要    I
Abstract    II
第一章 绪论    1
1.1引 言    1
1.1.1课题研究的意义及背景    1
1.1.2 课题项目的研究方向及特点    1
1.2论文的内容安排    2
第二章 系统架构    3
2.1系统的工作原理    3

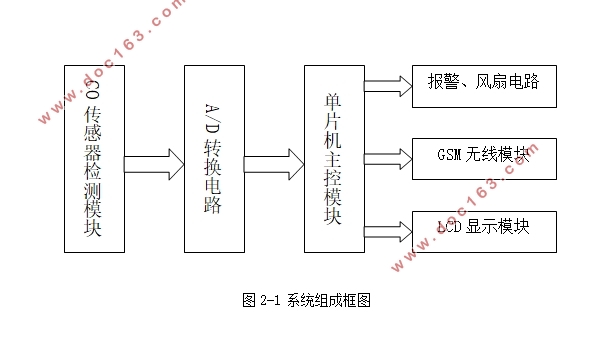

2.2系统的基本结构    3

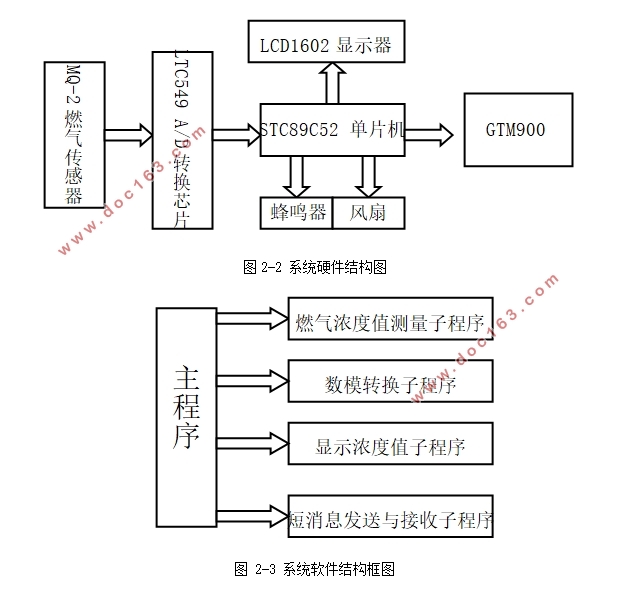

2.2.1系统硬件结构    3
2.2.2系统软件结构    4

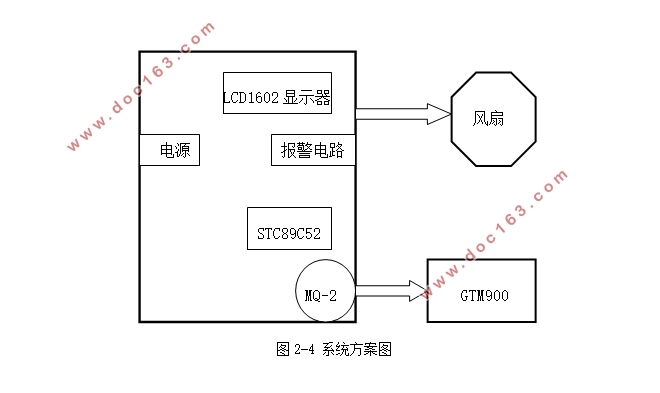

2.3系统的整体方案选择    5
第三章 系统硬件电路的设计    6
3.1燃气传感器模块    6
3.1.1 MQ-2传感器简介    6
3.1.2 MQ-2传感器工作原理    7
3.1.3 系统传感器模块电路设计    8
3.2 A/D转换模块    9
3.2.2 LTC549 芯片工作原理    9
3.2.3 A/D转换电路设计    10
3.3单片机主控模块    11

[版权所有：http://think58.com]

3.3.1 STC89C52单片机简介    11
3.3.2 STC89C52单片机复位电路及晶振电路    13
3.3.3 最小系统工作原理    14
3.3.4 系统主控模块电路设计    15
3.4 液晶显示模块    16
3.4.1 LCD1602显示器简介    16
3.4.2 LCD1602显示器工作原理    17
3.4.3 系统显示器模块电路设计    18
3.5 GSM无线传输模块    19
3.5.1 华为GTM900简介    19
3.5.2 华为GTM900工作流程    19
3.6 系统其它工作模块    20
3.6.1 报警电路设计    20
3.6.2 排风电路设计    21
第四章 系统软件设计    22
4.1 软件设计的基本要求    22
4.2 软件设计的开发环境    22
4.3 程序设计流程    22
4.3.1 系统流程图    23
4.3.2 系统程序设计思路    24
4.4 模块程序设计    24
4.4.1 燃气浓度值显示子程序    24
4.4.2 数模转换子程序    26
4.4.3 短消息发送与接收子程序    27
4.4.4 系统主程序    27
4.4.5系统运行效果图    28
第五章 系统的调试与分析    30
5.1 硬件电路调试    30
5.2 软件调试    30
5.3结果分析    32
第六章 总结和展望    34
6.1 毕业设计总结    34
6.2 工作展望    34
参考文献    35
致  谢    36

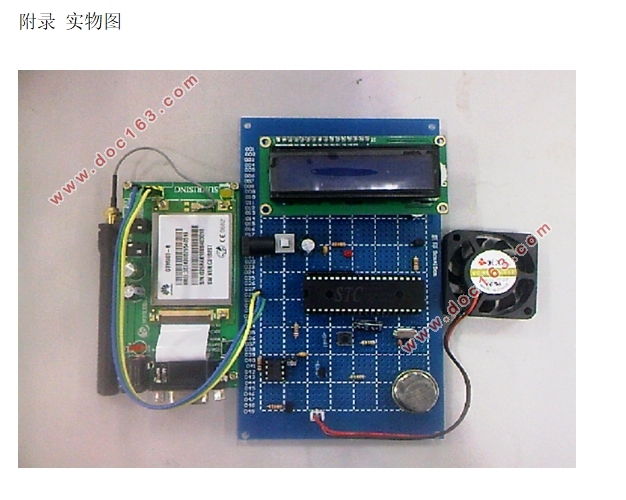

附录 实物图    37
附录 元器件清单    38

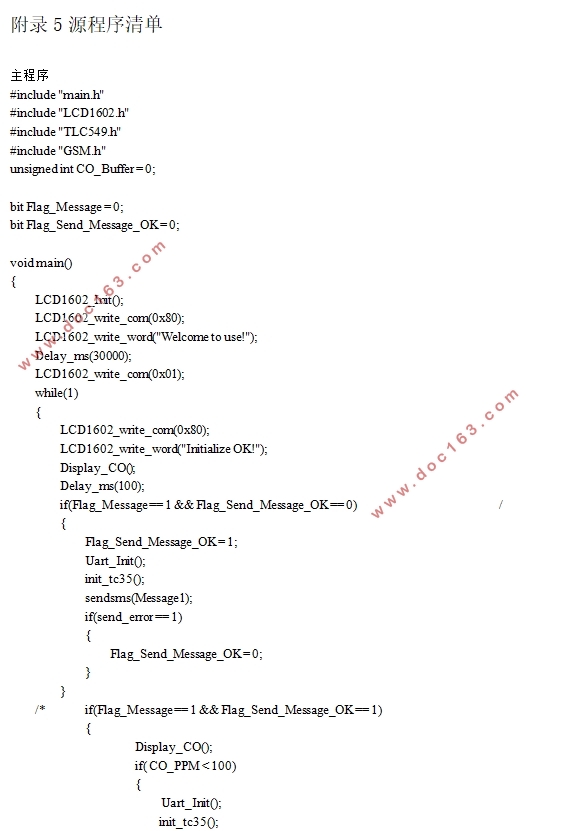

附录 源程序清单    39
