大棚定时温控系统的设计

大棚定时温控系统的设计(论文15000字)
摘要:本文主要叙述大棚定时温控系统的设计，该系统主要实现的功能为用户可通过键盘按键或手机蓝牙控制的方式设置系统实时时钟与大棚环境温度定时恒温加热等功能，当实时时钟到达设置的定时时间后系统开始执行升温加热工作，大棚环境温度由温度传感器检测并反馈，最终使大棚环境温度恒温在设定值。当执行时间完成后系统停止恒温加热，等待下一个周期的开始，如此一直循环。本设计采用STC89C52微处理器作为逻辑控制器，PCF8563时钟芯片作为时钟源，微处理器通过读取PCF8563时钟芯片数据获取当前的实时时钟，时钟信息通过LCD1602液晶显示屏直观显示，人机交互由液晶显示屏和轻触按键以及手机蓝牙控制组成，该设计中还加入了18B20温度检测传感器以及PTC恒温发热片组成大棚定时温控系统。
关键词：大棚定时温控；人机交互；恒温加热；实时时钟

Design and implementation of timer based on single chip microcomputer
Abstract:In this paper, the main narrative greenhouses timing of temperature control system design, the system is mainly the functions for users can be set up by means of keyboard keys or phone bluetooth control system real time clock timing and greenhouse environment temperature constant temperature heating, and other functions, after the real time clock to set the timing time system began to perform heating heating work, greenhouse environment temperature by temperature sensor detection and feedback, finally make the greenhouse environment temperature constant temperature in value.When after the completion of the execution time system stops constant temperature heating, waiting for the start of the next cycle, so have been circulating.This design adopts the STC89C52 microprocessor as the logic controller, PCF8563 clock chip as the clock source, by reading PCF8563 clock chip microprocessor data for current real-time clock, the clock information through LCD1602 LCD display, visual display, human-computer interaction by the LCD display and light touch control buttons and mobile phone bluetooth, also joined in the design of the 18 b20 temperature detection sensor and PTC thermostat heating pieces of greenhouse temperature control system regularly.

[资料来源：http://www.THINK58.com]

Keywords:Time greenhouse temperature control; Human-computer interaction; Constant temperature heating; Real time clock


目 录
1  绪  论    1
1.1研究背景及意义    1
1.2国内外研究现状    1
1.3本文研究内容    2
2 系统方案设计    2
2.1系统设计的任务与要求    2

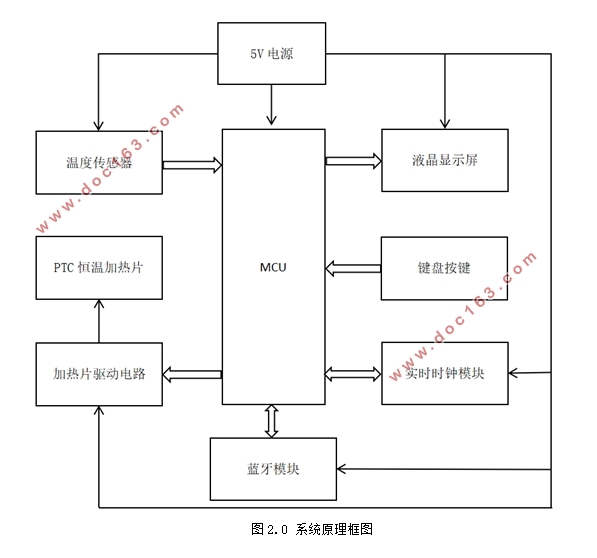

2.2系统电路总体框图及工作原理    2
3 系统硬件电路设计    4 [资料来源：www.THINK58.com]
3.1 主控制器模块电路    4
3.2 蜂鸣器电路设计    5
3.3 实时时钟电路设计    6
3.4 液晶显示电路设计    8
3.4.1液晶显示屏选择    8
3.4.2液晶显示屏电路设计    9
3.5 定时温控电路设计    10
3.5.1发热器件选择    10
3.5.2加热片驱动电路设计    11
3.5.3温度传感器选择    12
3.5.4温度传感器电路设计    12
3.6键盘控制电路设计    13
3.7蓝牙通讯电路设计    14

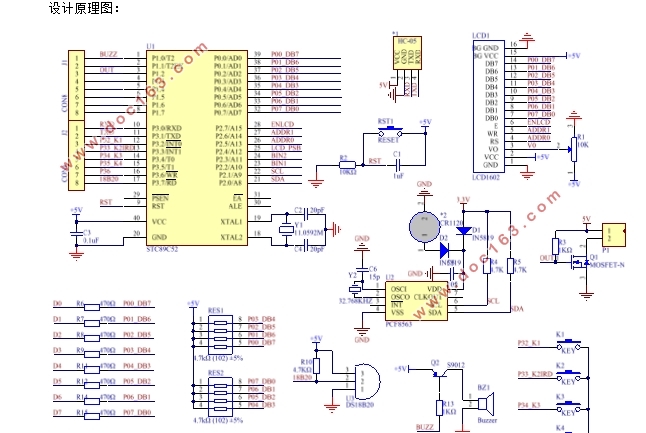

3.8系统整体电路描述    15
4 系统软件设计    16
4.1 实时时钟功能实现    17
4.2 定时控制功能实现    23
4.3 液晶显示功能实现    25
4.4 恒温加热功能实现    32
4.5 蓝牙通讯控制    35
5 系统测试与调试    37
5.1 液晶显示屏显示测试    37 [资料来源：http://www.THINK58.com]
5.2 实时时钟读取与编辑测试    38
5.3 定时控制与恒温加热测试    39
5.4 手机蓝牙控制测试    40
6 总结    41
参考文献    43
致谢    44
附录    45 [资料来源：http://www.THINK58.com]
