便携式甲醛检测仪器设计

便携式甲醛检测仪器设计(论文11000字)
摘要：随着人们对甲醛气体浓度危害的关注，大家更加在意自己所处环境的甲醛气体浓度，从而寻求方便快捷的测量方式。此次设计主控芯片所选择的单片机型号为 MSP430 F169，检测装置选择了两电极电化学型甲醛传感器，当甲醛气体扩散至传感器的内部，由电化学反应输出微小的模拟量，经变送器和AD芯片处理后得到一个数字信号。将此信号传入主控芯片，并进行处理，得到空气中的甲醛气体浓度数值，通过TFT屏显示，并用按键进行交互，可实现自动采集和按键采集两种采集模式。基于上述内容，本设计具有较高的性价比，具有工作稳定可靠，可便携式的等特点。
关键词：MSP430F169单片机；甲醛传感器；TFT屏

Design of portable formaldehyde detection equipment
Abstract：With the attention of people on the concentration of formaldehyde gas concentration, we are more concerned about their own environment of formaldehyde gas concentration, and thus seek a quick way to measure. The design uses single-chip MSP430F169 as the master chip, the two-electrode electrochemical type formaldehyde sensor for the detection device, when the formaldehyde gas diffusion to the inside of the sensor, the electrochemical reaction output of a small analog, after the transmitter and AD chip Get a digital signal. This signal is passed to the master chip and processed to obtain the formaldehyde gas concentration value in the air. Through the TFT screen display, the key is used to realize the automatic acquisition and the key acquisition mode.In the above content, the design has a high cost, with a stable and reliable, portable and so on. [资料来源：http://think58.com]
Keywords:MSP430F169 Microprocessor;Formaldehyde sensor;TFT


目  录
1  绪论    1
1.1  甲醛浓度检测仪的市场现状    1
1.2  项目开发背景    2
1.3  本论文的主要内容    3
2  系统的主要功能和工作原理    3

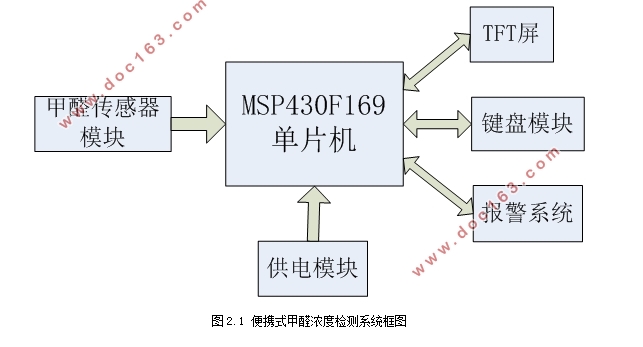

2.1  系统框图    3
2.2  主要功能及工作原理    4

3  甲醛检测仪系统的硬件设计    5
3.1  主控模块电路    5
3.2  甲醛检测传感器模块    7
3.2.1 传感器选型与参数    7
3.2.2 模块的参数与设计    8
3.3  TFT液晶显示器模块    10
3.4  键盘模块    12
3.5  报警电路    13
3.6  供电模块    14

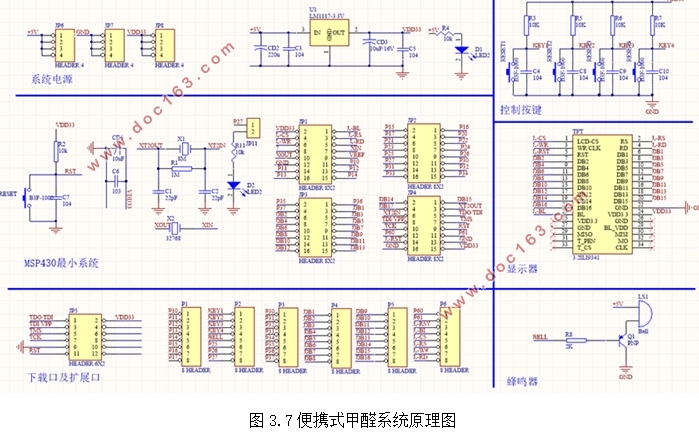

3.7  系统原理图    14
4  甲醛检测仪系统的软件设计    15

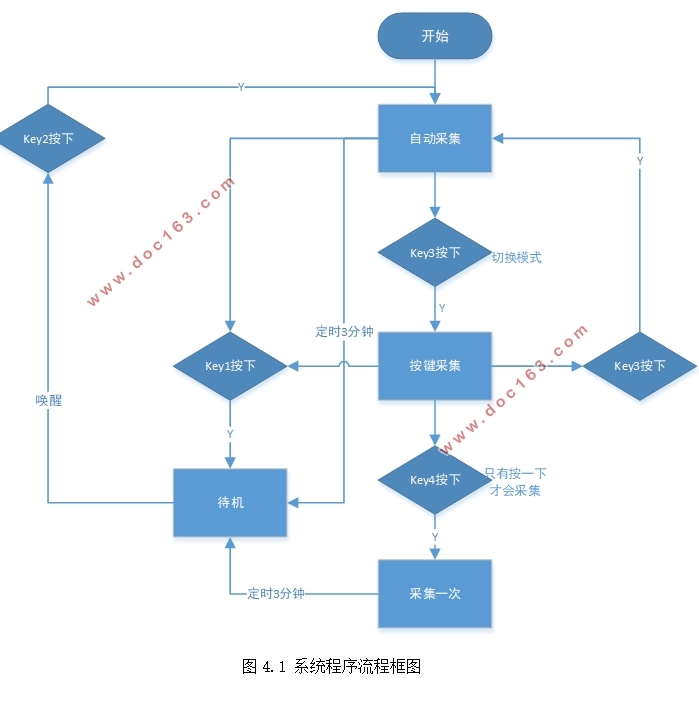

4.1  软件程序框图    15
4.2  各部分程序运行流程    16
4.2.1 甲醛检测模块与主控芯片通信    16
4.2.2 16位定时器A的中断应用    17
4.2.3键盘中断以及诸多功能的实现    18
5  总结与改进    20
5.1检测结果展示    20
5.2进步与感想    20
参考文献：    22
致谢    23 [资料来源：THINK58.com]
