小区车辆防逆行警告系统的设计

小区车辆防逆行警告系统的设计(论文13000字)
摘要 ：针对小区内单行区域可能存在的车辆逆行问题，设计一种检测警告系统。本系统选用单片机STC15W401AS和STC89C52作为控制核心，采用超声波传感及基于lt8910射频芯片的无线通信技术，能够有效检测逆行车辆并进行警告。系统分为检测端1、检测端2及警告端3个部分，使用两种电路。系统主要包含单片机，超声波传感器，无线传输等模块，给出了具体的硬件电路、软件设计及实物连接过程。
关键词：单片机;车辆检测;超声波传感器;无线通信;

Community Vehicle Anti - retrograde Warning System
Abstract: A detection warning system is designed for possible vehicle retrogression problems in single row  areas of the cell. The system uses the STC15W401AS and STC89C52 single chip as the control core, uses the ultrasonic sensor and the wireless communication technology based on the lt8910 radio frequency chip, can effectively detect the retrograde vehicle and carries on the warning. The system is divided into detection section 1, detection side 2 and warning side 3 parts, using two kinds of circuits. The system mainly includes single-chip microcomputer, ultrasonic sensor, wireless transmission and other modules, given the specific hardware circuit, software design and physical connection process. [来源：http://think58.com]
Key words: single-chip microcomputer; Vehicle detection; Ultrasonic sensor; Wireless communication.


                                                                                 [来源：http://www.think58.com]
目 录
1 引言    1
1.1 本课题的研究目的及意义    1
1.2 本课题的国内外研究现状    1
1.3 本课题的研究内容    2
2 硬件电路分析    3

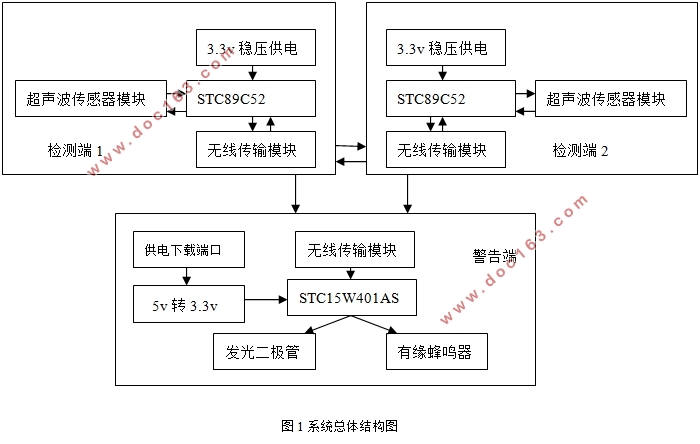

2.1 整体系统设计    3
2.2 单片机主控模块    3
2.2.1 单片机性能介绍    4
2.2.2 单片机引脚功能介绍    5

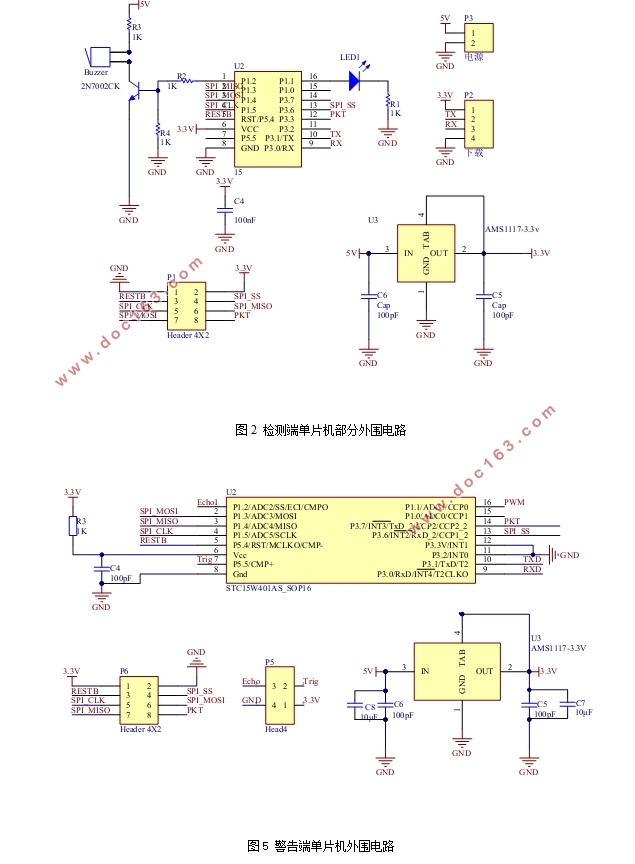

2.2.3 单片机外围电路设计    6
2.3 超声波感应模块    6
2.3.1 检测端整体设计    6
2.3.2 传感器工作原理    7
2.3.3 传感器基本参数和工作特性    8
2.3.4 传感器硬件电路分析    9
2.4 无线传输模块    10
2.4.1  LT8910性能介绍    11
2.4.2 LT8910引脚功能介绍    12
2.4.3 LT8910电路连接    13
2.5电源供电模块    14
2.5.1 5V转3.3V稳压电路    14 [来源：http://think58.com]
2.5.2 电源烧写接口    14
2.6蜂鸣器    15
3 系统软件设计    16
3.1 检测端程序流程    17
3.3.1中断定时子程序    18
3.2 整体系统程序流程    19
4 硬件制作与调试    19
4.1 PCB制作    20
4.2 系统硬件测试    21
5 设计总结    22
参考文献    23
致谢    24
附录    25 [来源：http://www.think58.com]
