脉冲大电流测量系统的设计

脉冲大电流测量系统的设计(论文12000字)

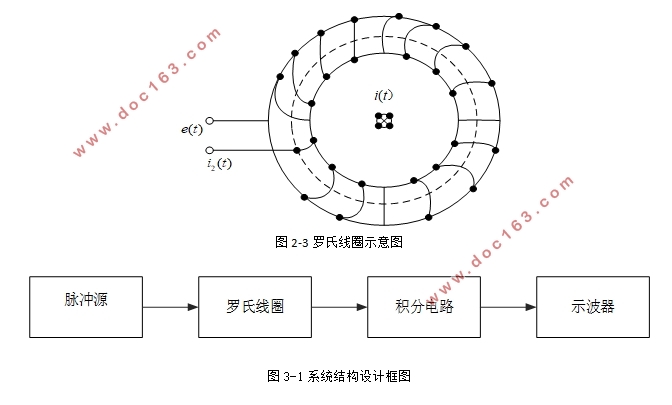

摘要：脉冲大电流测量技术是构成脉冲功率技术领域的重要组成部分，并且在国防、工业、医疗等领域的应用十分广泛。本文基于罗氏线圈相关理论，设计了一个脉冲大电流测量系统。整个系统包括，脉冲发生装置、罗氏线圈、积分电路、示波器。针对测量系统检测误差问题，设计积分电路来增加系统带宽，并对测量系统的阻抗匹配问题加以研究。最终的试验结果表明，所设计的系统满足测量需求。
关键词：脉冲测量；罗氏线圈；积分电路；阻抗匹配

The Design ofPulse High Current Measurement System
Abstract:Pulsehigh current measurement technology is an important part of the field of pulse power technology, and in the defense, industrial, medical and other fields of application is very extensive. In this paper, based on the theory of Roche coil, a large pulse current measurement system is designed. The whole system includes pulse generator, Roche coil, integral circuit and oscilloscope. Aiming at the problem of measurement system detection error, the integral circuit is designed to increase the system bandwidth, and the impedance matching problem of the measurement system is studied. The final test results show that the designed system meets the measurement requirements.

[来源：http://think58.com]

目 录
摘要    I
1引言    1
2脉冲电流的测量方法    2
2.1 分流器法    2
2.2 霍尔元件法    3
2.3 罗氏线圈法    3
3罗氏线圈的设计    4
3.1线圈结构分析    4
3.2 等效电路分析    6
3.3罗氏线圈的性能分析    8
3.3.1线圈的静态特性分析    8

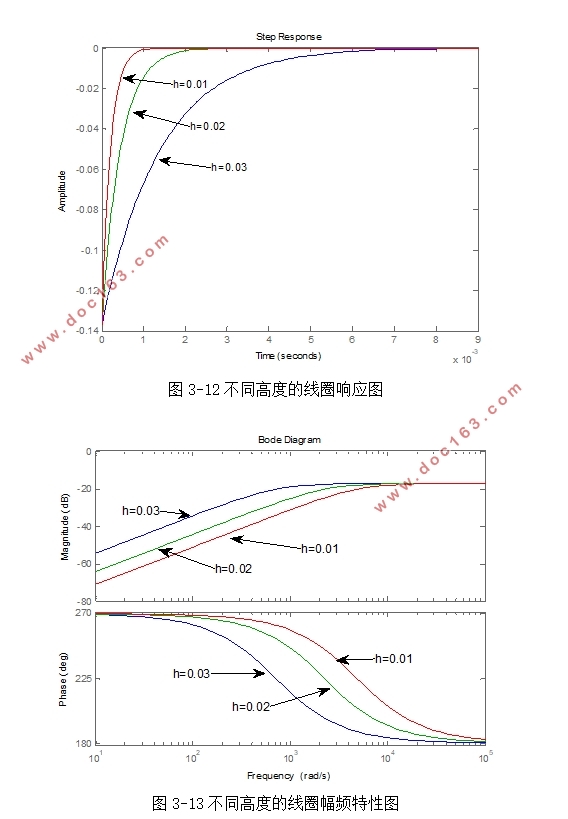

3.3.2 线圈的动态特性分析    10
3.3.3 罗氏线圈分布电容的分析    13 [来源：http://think58.com]
3.4罗氏线圈的制作    14
4积分电路的设计    15
4.1罗氏线圈自积分工作方式    15
4.2罗氏线圈外积分工作方式    17
4.3两种积分电路的比较    18
5试验与分析    18
5.1阻抗匹配分析    20
5.2 测量误差分析及改良方法    21
5.2.1热力学对罗氏线圈的影响    21
5.2.2外界磁场对罗氏线圈检测性能的干扰    21
5.2.3绕线重叠造成的误差    22
5.2.4改良方法    23
6结论    23
参考文献    23
致 谢    25
