无针注射测控系统设计

无针注射测控系统设计(任务书,开题报告,论文14000字)
摘  要
无针注射方式是一种新的透过皮肤的注射方法，具有表现为操作简便、药液吸收率很高、注射无疼痛感、避免交叉感染的可能等优势。现在所使用的无针注射器用品，所用的驱动动力源主要包括弹簧或高压的气体，这两种无针注射器都存在着驱动力可控制能力不强的问题。为了改进这些问题，本文利用一个可以产生瞬间高压的电磁力动力源，设计了一种以音圈电机为动力源的电磁力驱动无针注射系统。绘制出无针注射测控系统的控制电路，本设计使用自带两路PWM的单片机，经由PWM转DAC输出电压，再由功放芯片进行放大最后传输至音圈电机，使其获得足够的可控的动力。为了能够自由控制输出电流，本设计对PWM输出、DAC输出编写主程序，绘制流程图。最终到达对无针注射系统测控的目的。
关键词：无针注射  动力源  电磁力  音圈电机  控制电路

Needle-free injection Control System Design
Abstract
    Needle-free injection is a new method of injection through the skin, with the performance of simple, high liquid absorption rate, injection without pain, to avoid the possibility of cross-infection and other advantages. Now using a needleless syringe supplies, driving power source used include springs or high-pressure gas, the two needle-free injectors are there to control the driving force is not strong issue. In order to improve these problems, we can take advantage of a momentary high voltage power source electromagnetic force, designed a voice coil motor as the power source to the electromagnetic force for driving the needle-free injection systems. Draw control circuit needle-free injection and control system, the design comes with two PWM using microcontroller via PWM turn DAC output voltage, and then amplified by the amplifier chip finally transferred to the voice coil motor to get enough controllable power. To be able to freely control the output current, the design prepared by the main program for PWM output, DAC output, flow charts. And finally to needle-free injection system for monitoring and control purposes. [资料来源：http://www.THINK58.com]
Key Words:Needle-free injection;Power source;Electromagnetic force;The voice coil motor;Control circuit


目  录
摘  要    I
Abstract    II
第一章 绪论    1
1.1 课题研究背景及意义    1 [资料来源：http://THINK58.com]
1.2 国内外研究现状及发展趋势    2
1.3 本课题研究的主要工作    3
1.4本章小结    3
第二章 电磁力驱动的无针注射系统设计    4

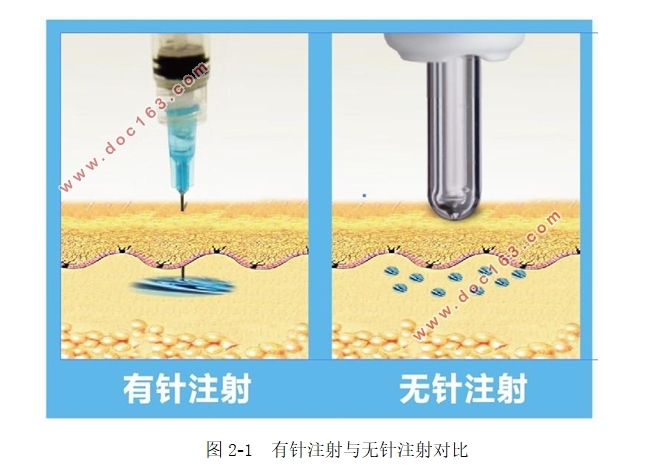

2.1 无针注射技术原理    4
2.2无针注射系统总体方案    5
2.3无针注射器结构设计    6
2.3.1动力源选择    6
2.3.2电磁力驱动原理及音圈电机选型    8
2.3.3 机械结构设计与集成    10
2.4本章小结    13
第三章 控制电路设计    14

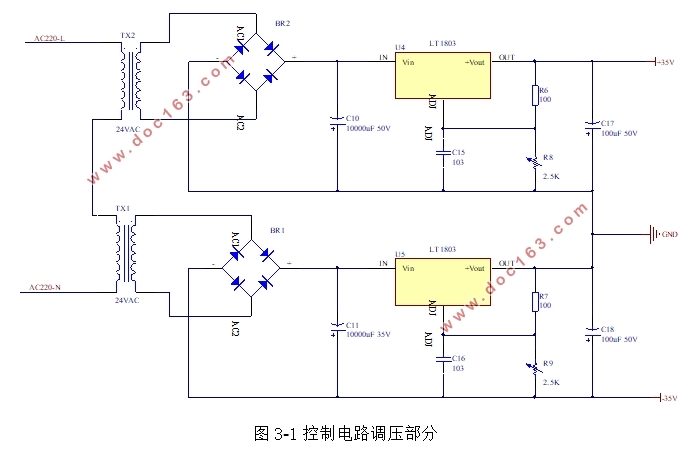

3.1控制电路调压部分    14
3.2控制电路电源部分    15
3.3控制电路串口模块    15
3.4控制电路CPU    16
3.5控制电路PWM转DAC部分    16

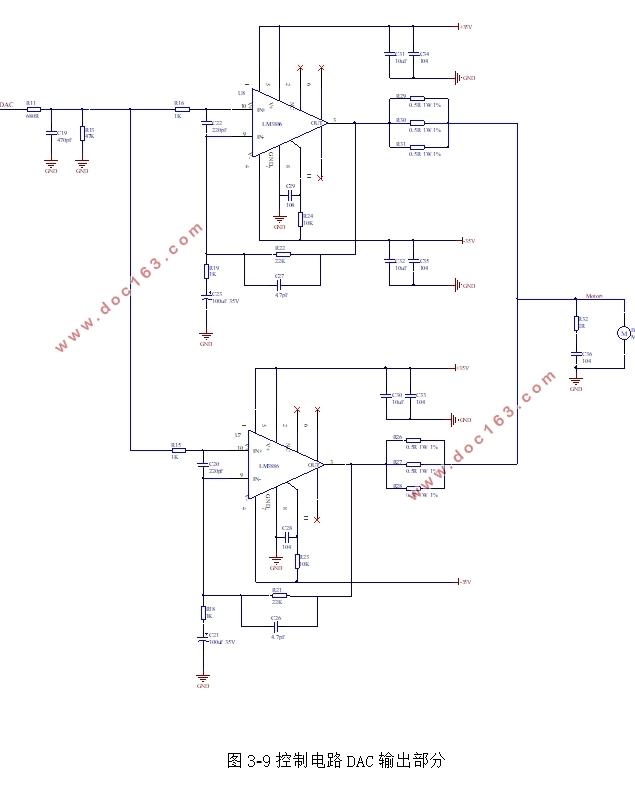

3.6控制电路DAC输出部分    21
3.7本章小结    22
第四章 无针注射测控系统软件部分    23
4.1控制电路绘制软件    23 [版权所有：http://think58.com]
4.2系统CPU    23
4.3主程序流程图    24
4.4控制电路主程序    25
4.5本章小结    26
第五章 全文总结及展望    27
5.1全文总结    27
5.2展望    27
参考文献    28

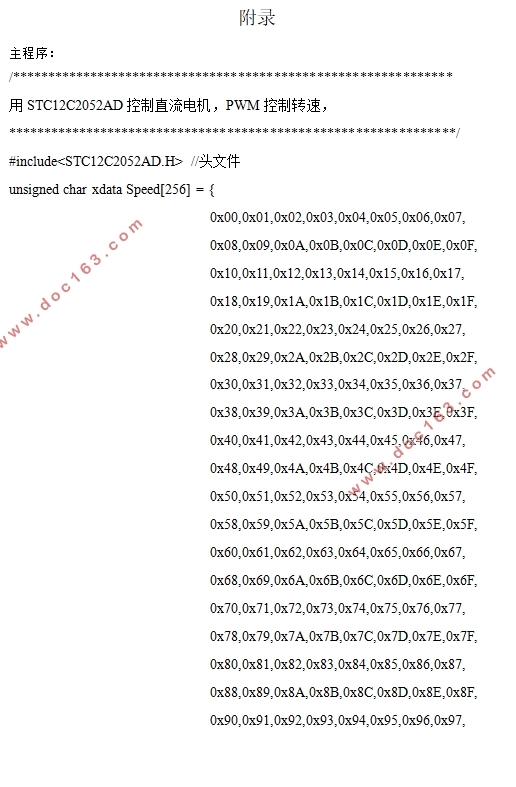

附录    30
致谢    36
