危险气体泄露报警器设计(附程序,电路原理图)(任务书,开题报告,中期报告,外文翻译,论文18000字)

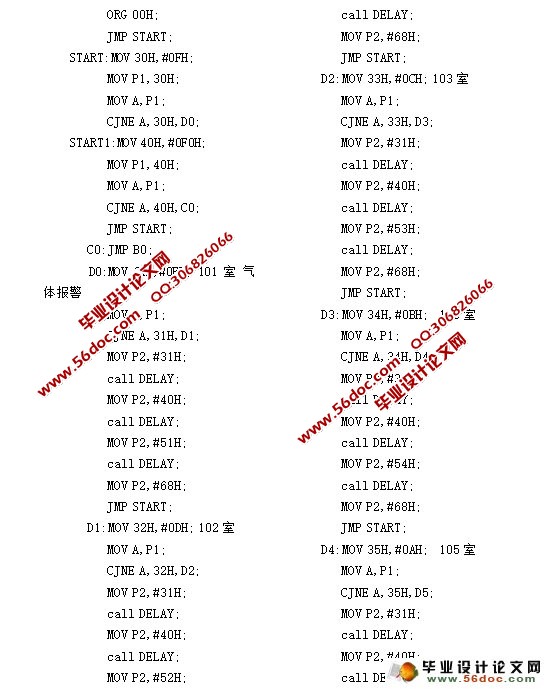

可燃气体报警自动启停抽排风装置,是通过实时检测油气生产和处理装置现场安装的可燃气体报警探头或火焰探头的输出信号,判断各点的天然气浓度是否达到报警状态。一旦现场某一点或多点的可燃气体浓度达到报警状态,现场报警器输出报警信号,该装置一方面自动启动安装在现场的风机抽排风,一方面自动向上一级自控系统发出区域报警信号,一旦现场所有点的可燃气体浓度低于报警临界状态,则该装置停止现场的风机工作,恢复完好待用状态。同时,风机的启停也可通过现场的开关的控制随时启停。
无线可燃气体泄漏报警器适用于各种可燃气体(液化气、天然气、城市煤气)泄漏探测报警,即可独立工作,也可方便地配合小区防盗现场报警器与企业无线防盗报警组网使用。
近年来,随着改革开放的深入发展,人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有,并且人们手中特别是城市居民的积蓄也十分可观。因此,越来越多的居民家庭对财产安全问题十分关心。目前,许多家庭使用了较为安全的防盗门,如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器用于居民家中,必将在防盗和保证财产安全方面发挥更加有效的作用。为此,提出“无线防盗报警器”的设计任务。
该报警器适用于家庭防盗、也适用于中小企事业单位。其特点是灵敏、可靠,一经触发,可以立即报警;也可以延时1~35s(秒)再报警,以增加报警的突然性与隐蔽性。

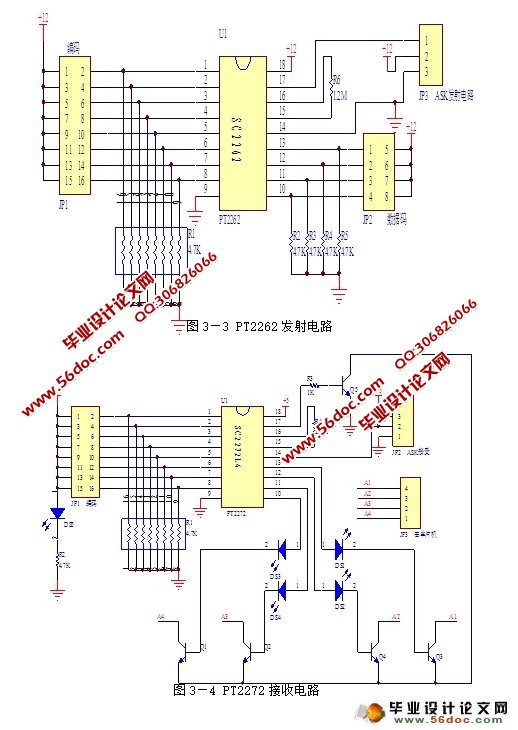

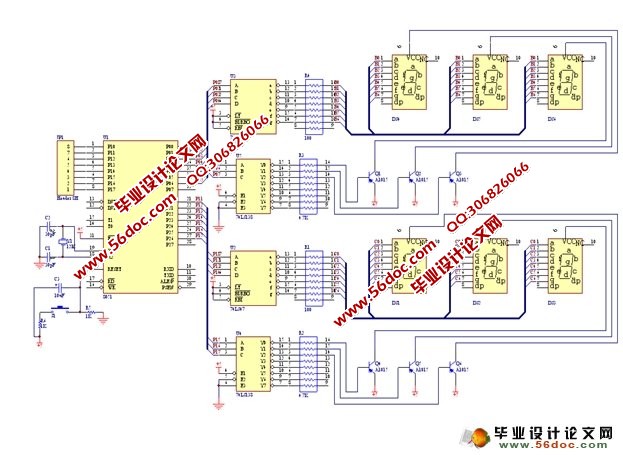

工作原理

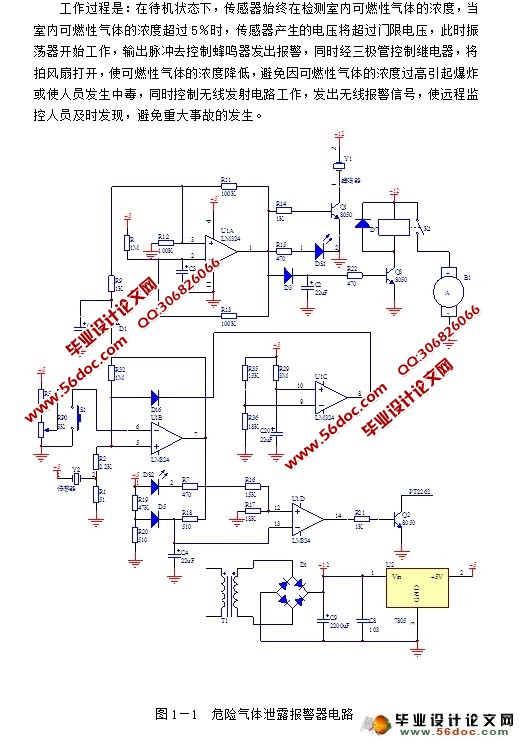

工作过程是:在待机状态下,传感器始终在检测室内可燃性气体的浓度,当室内可燃性气体的浓度超过5%时,传感器产生的电压将超过门限电压,此时振荡器开始工作,输出脉冲去控制蜂鸣器发出报警,同时经三极管控制继电器,将拍风扇打开,使可燃性气体的浓度降低,避免因可燃性气体的浓度过高引起爆炸或使人员发生中毒,同时控制无线发射电路工作,发出无线报警信号,使远程监控人员及时发现,避免重大事故的发生。
技术参数
a、工作电压:交流220V
b、静态功耗:<2W
c、报警浓度:液化气 0.1%—0.5%;天然气 0.1%—1%;城市煤气(H2) 0.1%—0.5%;一氧化碳 0.1%—0.4%
d、燃气响应恢复时间:≤30s;一氧化碳响应恢复时间:≤200s
e、报警音量:≥70dB
f、工作环境:湿度≤97%RH;温度-15℃—+50℃
