基于GPRS的广告牌远程控制系统设计

基于GPRS的广告牌远程控制系统设计(含任务书,开题报告,中期检查表,毕业论文13800字)
摘  要
广告牌是一种面向公众的信息、显示终端，有着非常广泛的民用和商用价值。而现在大多数广告牌显示的信息都是事先固化在系统中的，这失去了信息的实时性。而基于传统的控制方式，显示画面的改变是相当烦琐的，一般都需要重新进行编程并由工程人员到广告牌现场重新更新控制器方能达到。

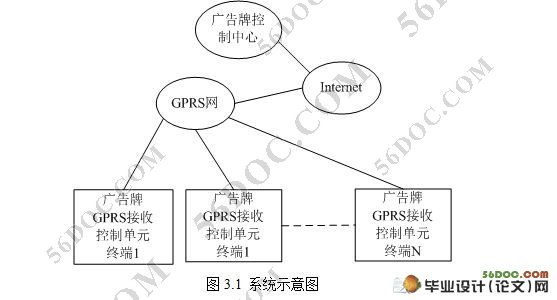

因此本文提出了通过GPRS遥控广告牌的新方案，实现了对广告牌内容及显示方式的灵活改变，使用非常方便。本系统主要分为三个部分：一、系统总体设计；二、接收控制单元部分；三、GPRS网络接口部分。

关键词：远程遥控，GPRS，网络通信

Abstract
  Billboard is a kind of public information, display terminals, has a very broad civil and commercial value. But now most billboards display information is in the system prior curing, which lost the information of real-time. And based on the traditional control mode, show scenes of change is quite troublesome, generally all need to be programmed by engineering staff to billboards and to update controller can achieve site.

  Therefore this paper puts forward through the new scheme of GPRS remote control billboards, realize the billboard content and the flexible display mode change, use very convenient. This system mainly consists of three parts： a, system overall design; Second, receiving control unit parts; 3 GPRS network interface parts.

Keywords：remote control ，GPRS，network communication

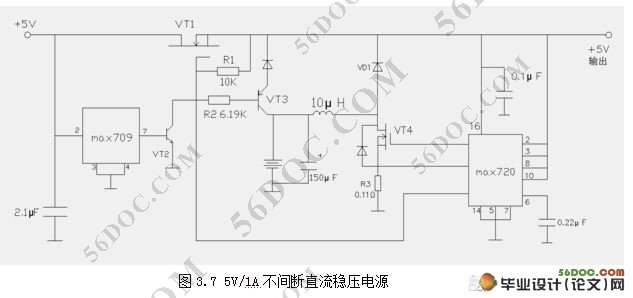

本章中主要通过五个部分对接收终端的大致原理及主要涉及到的电路做了详细的阐述，首先从单片机芯片开始，对所选用的单片机芯片的各个引脚功能做了详细的阐述，然后对所需要的各种辅助电路，如：复位电路、晶振电路等做了介绍；然后对如何实现本次的毕业设计，即如何实现GPRS对广告牌的远程遥控，先选定了所使用的GPRS模块，然后展开使用此模块所可行的远程遥控的方案，最后根据设计的要求和现实生活中实际的需要确定方案；最后，作为保证工作的稳定性和持续性，本文选用了5V/1A的不间断直流稳压电源。

本文研究的主要内容

本文主要研究GPRS无线传输终端的实现，应用于广告牌的远程监控中，主要研究内容如下：
首先在查阅大量文献的基础上，介绍了GPRS网络的特点、工作原理及协议基础；在此基础上，介绍了GPRS无线传输终端的组成、功能、特点及其应用。
然后提出了GPRS无线传输终端的硬件设计方案，选择适用的芯片，设计中选用AT89C52作为控制模块，GPRS模块选用YCX3002 GPRS DTU，介绍了两者的性能和特点，并且介绍了各部分的电路设计。
最后比较采用该GPRS模块可选择的各种方案，并讨论可行性和实用性，设计出适用于远程遥控广告牌的传输方案。
