高频软开关逆变式充电器(DC-DC变换器)

摘 要
随着电力电子技术的发展，用电设备对电源的要求不断提高， 开关电源正逐步向着高效率、大功率密度、高可靠性、低电磁抗干扰、无噪声、维修方便等方向发展。瞬时同步整流技术由于实现简单，响应速度快和具有自然限流等优点而得到广泛地应用。
本文在分析DC-DC技术发展的基础之上，用Buck电路，运用MAX767系列芯片研究一条简洁的途径实现DC-DC直流变换，即应用同步整流技术控制分析其系统工作原理的过程，为该变换方法和应用提供了理论基础，通过同步整流技术的方法和应用MOSFET管的设计，较理想的实现了DC-DC变换器的设计要求。
最后，运用这些设计成功的设计出DC-DC直流变换器。
本文主要介绍Buck电路和MAX767系列DC设计，工作原理和主要参数的设计，并对系统的外特性和稳定性作了分析。

关键词：DC-DC直流变换; 同步整流技术; MOSFET管

Abstract
With the development of the electronic technology, the higher requirement of Power Supply are raised including high efficiency, high power density, low EMI, and rapid dynamic response. A hysterics-band instantaneous current control PWM Technique is popularly used because of its simplicity of implementation, fast current control response, and inherent peak current limiting capability.

[来源：http://think58.com]

The design of the  foundation of upper，with buck circuit，handle max767 series chip look into a slip of compact avenue realize dc-dc direct current transform，namely application synchronous rectification technical control means，came realize convector highly active wrought of the text at analyses dc-dc technological development. be one's turn convector trunk feeder structure simplicity credibility，could realize import：DC 4.5～5.5v，output dc 5V / 3.3A
Both that of analyses his system principle of operation course，for be one's turn transform method and application supply know clearly rationale，through the medium of synchronous rectification technical means and application MOSFET table design，compare ideal realize know clearly dc-dc convector' design requirement.
At the last，handle these be designed for wrought 'thought out dc-dc dc converter to.
The design，combine versus systemic external characteristic and stability did know clearly analyses of the both text mostly introduce buck circuit and max767 series DC design，principle of operation and major parameter. [来源：http://www.think58.com]

keyword：dc-dc direct current transform synchronous rectification technology mosfet tube。

开关逆变式充电机
蓄电池充电设备的 基本原理就是一直流电源作用与蓄电池两端，当电源电压高于蓄电池两端时，电池处于充电状态。在这种状态碎随着充电的不断的进行，蓄电池电动势增加，充电电流相应的减少，为了使充电机能以一定的电流对蓄电池充电，则应增加相应的电压，使电流稳定在给定值上。显然手动充电机无法满足这种要求，且超作的失误将缩短蓄电池的使用寿命。

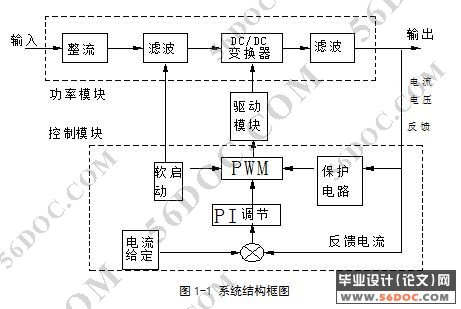

本方案讨论的就是用绝缘门极晶体管（IGBT）以及新型软开关谐振脉宽调制（PWM）电路的充电系统，系统能根据设定完成对不同个蓄电池充电。考虑到大功率及电网的污染问题，系统采用无控整流加DC/DC变换器的结构。系统原理结构框图如图1-1所示：

本方案中所提的“软开关逆变式”一词是指充电机系统的核心部分——DC/DC变换器的结构而言。在本系统中DC/DC变换器采用的是带辅助换流谐振开关的全桥式PWM DD/DC变换电路。它是在全桥式PWM DC/DC 变换电路的基础上，结合零电压谐振开关和零电流谐振开关技术而形成的一种新型开关电源设计。
