内蒙古包头市磴口水厂给水工程设计

内蒙古包头市位于中国北方，黄河以北。城市现有青山水厂、昆山水厂两座，分别位于城市的东北和西部，而磴口水厂位于城郊，城市的东南方。
磴口水厂可设置在黄河边上，位于城市东南方的城郊，远离居民区，附近有糖厂、铝厂、砖瓦厂，所在位置地面标高约为1004米，地形为北高南低，不平坦。磴口水厂也可设置在城市东南方向，靠近城市的边缘，地面标高约为1050米。可进行方案比较确定。
1.1.2 供水要求：
规划城市人口数：10万人，用水普及率：100%。
1）出水要求达到卫生部《生活饮用水卫生规程》；
2）最高日供水量：6.5万吨/日；
3）出厂水压：38米水头。
1.1.3 工程地质：
地下水位深度：170厘米；
最大冰冻：175厘米；
设计地耐力：13吨/米2；
地震等级：6级；设计地震烈度：8度。
1.1.4 气象资料：
1)气温：年平均：6.5℃；

极端最高：38.4℃；
极端最低：-31.4℃；
最冷月平均最低：-18.5℃；
最热月平均最高：29.5℃。

2)相对湿度：  冬季空气调节：54%；  最热月平均：58%。
3)风速与风向频率：

夏季平均风速：3.3米/秒；
冬季平均风速：3.2米/秒；

夏季最多风向：东风、东南风； [资料来源：http://www.THINK58.com]
冬季最多风向：北风、西北风；

夏季最多风向频率：15；
冬季最多风向频率：17；

4)大气压：888.4毫巴。
5)降水量：年降水量：308.9毫米；
最大时降水量：33.1毫米；   最大日降水量：100.8毫米。
6)年蒸发量：2342.2毫米。
7)最大积雪厚度：21厘米。
8)冰冻期：150天。

水厂设计说明
2.2.1 设计规模
设计用水量定额是确定设计用水量的主要依据，它可影响给水系统相应设施的规模、工程投资、工程扩建的期限、今后水量的保证等方面，所以必须慎重考虑，应结合现状和规划资料并参照类似地区或企业的用水情况，确定用水定额。
城市生活用水和工业用水的增长速度，在一定程度上是有规律的，但如果对生活用水采取节约用水措施，对工业用水采取计划用水、提高工业用水重复利用率等措施，可以影响用水量的增长速度，在确定设计用水量定额时应考虑这种变化。
居民生活用水定额和综合用水定额，应根据当地国民经济和社会发展规划和水资源充沛程度，在现有用水定额基础上，结合给水专业规划和给水工程发展条件综合分析确定。
最高日设计用水量内容包括：城市最高日综合生活用水量（包括公共设施生活用水量）、工业企业生产用水量、工业企业职工的生活用水和淋浴用水量、浇洒道路和大面积绿化用水量、未预见水量和管网漏失水量、消防用水量。由于消防用水量是偶然发生的，不累计到设计总用水量中，仅作为设计校核用。但是对于较小规模的给水工程，消防用水量占总用水量比例较大时，应将消防用水量计入最高日用水量。 [资料来源：THINK58.com]
设计任务书已给出最高日用水量为： ＝65000  ，水厂自用水系数按5％计，
则设计水量为： = 65000 1.05 = 68250 。
2.2.2  取水方式选择
2.2.2.1 黄河水系特点：黄河水系多分布在我国的黄土高原及黄土丘陵地带，沿岸沟壑纵横，土质细而疏松，水土流失严重。这些河流径流量虽不大，但受气候的影响，季节性变化很大。冬季几乎不降水，流量很小，不少支流发生断流现象。夏季降水量集中，不仅河流的流量雨水位骤增，河水的含砂量也很高。一般河水含砂量大于 ~ 时，就产生浑液面沉降现象，称为高浊度河道。黄河水系高浊度河道，由于泥沙运动的结果，常具有游荡性河段的特性，即河床与河岸的可动性都较大，河床内砂无法与河岸连接，在河床中形成不规则的江心滩、江心洲及汊道，游荡性河段河身宽而浅，河滩密布，水流湍急，河床变形迅速，主流游荡不稳。
  此外，黄河水系的部分河段位于北纬 ~ ，气候寒冷，冰情严重。河套地区常出现冰坝、“麻浮”、水浅、流急、水内冰现象。
2.2.2.2 鉴于黄河水系的上述特征，选用固定式取水构筑物时，采用双向斗槽式取水构筑物，如下图。
图2-1  斗槽示意图
（1）具有顺流式和逆流式斗槽的特点；
（2）夏秋汛期河水含砂量大时，可利用顺流式斗槽进水，当冬春冰凌严重时，可利用逆流式斗槽进水。

2.2.3 取水构筑物
2.2.3.1 斗槽
   斗槽全部设置在河床内，适用于河床较陡或主流离岸较远以及岸边水深不足的河流。设置斗槽后，还应注意不影响洪水排泄。
斗槽工作室的大小，应根据在河流最低水位时，能保证取水构筑物正常的工作，使潜冰上浮，泥沙沉淀，水流在槽中有足够的停留时间及清洗方便等因素：
（1）槽底泥沙淤积高度取0.5~1.0 m，取0.8 m；
（2）槽中的冰盖厚度为河流冰盖厚度的1.35倍；
（3）槽中最大设计流速采用 0.05~0.15 ；
（4）水在槽中的停留时间不小于20分钟，取30分钟；
（5）斗槽尺寸应考虑挖泥船能进入工作。
该设计中，斗槽入口处的水位差为0.1 m ，河水平均流速为1.4 ，斗槽中水流方向与河中水流方向的叉角为180 ，河流中冰盖最大厚度为0.8 m ，进口孔口顶边至冰盖下的距离为0.70 m ，进水口直径为2.80 m ，进水孔口底栏高度为1.0 m ，工作室深度为5.68 m 。斗槽设计流量为0.80 ，设计流速为0.025 ，斗槽宽度为6m 。
冰凌期最低河水位时斗槽中的水深为4.50 m ，潜水的上浮速度取0.002 。洪水期槽中的平均流速为0.05 ，斗槽内泥沙的沉降速度为0.05 ，斗槽总长为171.6 m 。
采用绞吸式挖泥船，挖泥船每年工作天数为240天，每天工作时数为16小时，挖泥船设计生产能力为68.9 ，选定40 半液压式挖泥船，船总长为17.7 m ，共2艘。    2.2.3.2 堤坝 [来源：http://think58.com]
斗槽的堤坝可以用当地的砂质粘土材料砌筑，非淹没式堤坝的坝顶应高出最高水位0.5～0.75m以上，取0.8m，宽度一般为2.0~4.0m ，取3.0m 。堤坝两侧边坡按筑坝材料而定，沙质粘土 ~ ，取1：3.5。堤坝边坝(尤其是靠河的一侧)及坝端，易遭水流的冲刷及冰块的撞击，应予加固，靠河一侧的堤坝边坡可采用双层的石铺面（干砌石块）、石笼、混凝土及钢筋混凝土，甚至挡土墙等加固，坝端可采用双层石铺面、抛石、混凝土及钢筋混凝土、挡土墙等加固；坝脚可采用抛石或沉排等加固。
2.2.3.4 取水头部
采用管式取水头部（喇叭口取水头部），取水头部外形为圆形。
2.2.3.5操作平台
为便于操作检修，将操作平台设于地面之上。

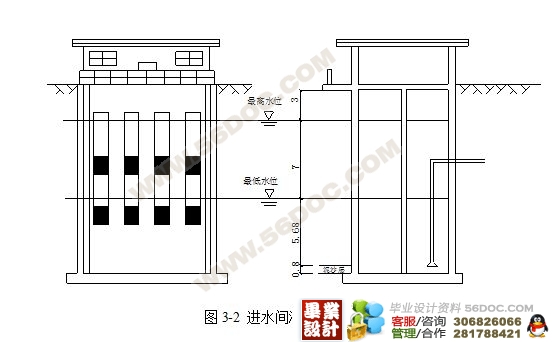

2.2.3.6 取水进水间与吸水间
    进水间横向分成四格，进水孔分上下两层。吸水间与进水间尺寸相同，均为： 。
A 格栅
格栅总面积为3.20m2 ，过栅允许流速取0.4 ，栅条间净距取50mm，栅条厚度10mm，每个进水间各设置一个格栅，工作时三用一备。采用S321-1的格栅标准，型号为6，其进水口B H为1000 1000mm，格栅尺寸为1100 1100mm（标准尺寸），栅条间孔数15孔，栅条根数16根，有效面积0.84m2。并配置QL型钢丝绳牵引葫芦抓斗式格删除污机，升降速度8m/min，宽度与栅条配套，电动机功率4.5kw，设备重量3000kg。配备的起重设备为SC型手动单轨小车，起重量0.5~10T，起升高度3~12m 。 [来源：http://think58.com]
格栅与水平面最好布置成 ~ 的倾角，但实际上可采用 。格栅断面为扁钢，格栅由金属框架与栅条组成，框架的外形为矩形。
通过格栅的水头损失，一般采用 ~ ，取0.10m，则四个为0.40m。
B 格网
采用平板格网，设在进水室与吸水室之间的隔墙之间，格网面积13.07 m2；过网流速采用0.3 ；网眼尺寸取5 5mm ；网丝直径取2.0mm 。用三个格网备一个隔网，每个格网面积3.27m2 。采用型号是C12格网，进水口尺寸1750 2000mm，网格尺寸1880 2130mm（标准尺寸），有效面积3.42m 。起重设备采用SDQ手动单梁起重机，起重量1~10T，起升高度3~10m 。
2.2.3.7 水泵型号和机组的布置
选四台型号为12sh-6单级双吸离心泵，三用一备。将四座基础交错并列布置成两排，四台水泵，两台正向旋转，两台反向旋转，每台水泵均有单独的吸水管和压水管，吸水管直径为DN500，压水管直径为DN400，四根压水管在泵房内连成两根DN500出水管，然后分别引出泵房，在泵房外，两根出水管再与一根DN1000的输水管相连。水泵吸水管上设一个DN500的闸阀和一个DN500×300的渐缩管。压水管上设两个DN400蝶阀，一个DN400止回阀，一个DN200×400的渐扩管和一个DN400×500的渐扩管。另配有 弯头等配件。
2.2.3.8 泵房高度
最低动水位标高为994m，最高动水位标高为1001m，水泵轴心标高为996.45m，泵房底板标高为995.80m，泵房地面下高度为9.17m，泵房地面上高度为4.74m，泵房筒体总高度为13.91m。 [资料来源：http://think58.com]
2.2.3.9 排泥、排水、起吊设备及真空设备
A 排泥
  集水井往往会沉积泥沙，为在运行中及时清理排除，选排污泵两台（一用一备），
型号：PWA，流量Q=72 =28 ，扬程H=11m，转速n=970转/分，配电机功率： ,允许吸上真空高度： 。
    设五个具有高压水的喷嘴，用来冲动底部沉积的泥沙及网格。在格网前后装设测量水位的标尺，以便于运行管理和清洗格网。为了清洗平板格网可采用电动吊车，将格网沿导向槽提起，用压力水冲洗。
    格网选用PGZ 型平面钢闸门，进水洞口尺寸为： ；外形尺寸为： 。
B 排水及通风
取水泵房排水按照20-40 计，排水泵静扬程按7 m计，水头损失约2 m。所以总扬程9 m左右，可选用ZS-80-50-200A离心泵，流量22 ，扬程9.5m，配用的电机Y160L-4，均设两台，一用一备。通风设备选用一台T35-11型轴流风机，配用的电机YSF-8026。
C 起吊设备
   启闭闸门的启闭机选用QPL3手动两用螺杆式起闭机，启闭能力为3吨。起吊设备选用JJM-5型慢速卷扬机，额定静拉力为5吨。泵房内选用LH5t型电动葫芦双桥式起重机。
D 真空设备
选用两台SZ-1型真空泵，一用一备，功率4KW，抽气量 。
2.2.4 混凝剂的配制与投加。
混凝剂投加采用如下流程：搅拌 －→ 提升 －→ 贮液 －→ 计量 －→ 投加
根据原水出水水质及水温，参考有关净水厂运行经验，选用精制硫酸铝, 最大的投加量为40mg/l，混凝剂每日配置次数为3次，药溶液浓度为10％，不用助凝剂。
2.2.4.1 溶液池
分成两格，备用一格。每格的有效容积为4.55 ，形状采用矩形，有效高度为1.2m，超高0.3 m，每格的实际尺寸为1.9m 2.0m 1.5m，置于室内地面上。
2.2.4.2 溶解池
溶解池分成两格，每格有效容积为1.40 ，有效高度0.7m，超高0.3m，每格的实际尺寸1.0m 2.0m 1.0m。溶解池的放水时间采用10min，放水管管径取50mm。溶解池底部设管径为100mm排渣管一根，池底坡度采用2.5％。溶解池搅拌设备采用中心固定式平桨板式搅拌机，桨直径为750mm，桨板深度800mm，质量200kg。溶解池置于地下，池顶高出室内地面0.5m。溶解池和溶液池材料都采用钢筋混凝土，内壁衬以聚乙烯板。
2.2.4.3 投药管
投药管采用硬聚氯乙烯管（塑料管），投药管的管径25mm，相应的流速0.43 。
2.2.4.4 投药计量设备
  采用JM型微型机械隔膜计量泵。
2.2.4.5 药剂仓库
    混凝剂为精制硫酸铝，每袋质量是40kg，每袋规格为 。药剂堆放高度为1.5 m，药剂储存期为30 d 。仓库平面尺寸为： 。 [资料来源：http://THINK58.com]
2.2.4.6 投药间
投药间靠近投药点，与药剂仓库相连，设置两条投药管路，具有良好的通风和采光效果。投药间要求有值班室，面积在15 左右。
2.2.5 混合设备
  采用2个热浸镀锌管式静态混合器，水厂进水管投药处至絮凝池的距离为30m ，进水管采用两条DN700钢管。静态混合器设三节混合元件，混合时间为30s，两个静态混合器共用一个混合器井，混合器井的尺寸为：长 宽=3m 6m。投药点应该靠近水流方向第一节的混合元件，投药管插入管内径 即可。
2.2.6 絮凝池
2.2.6.1 絮凝池选用
    因为Q=65000 ，故应属于小型水厂，当采用隔板絮凝池时，往往前端廊道宽度不足0.5m，则前端采用机械絮凝池可弥补此不足，故采用机械絮凝池前置，隔板絮凝池后置来组合适用。在这样的条件下，机械絮凝池机械设备不多，可减少设备运行维修工作量，当需要检修时，又有隔板絮凝池起保护作用，从而较好地适应了水量水质要求。
2.2.6.2 机械絮凝池
机械絮凝池设成两组，每组又有六池，均采用垂直轴式机械絮凝池，每组设计流量为34125 。絮凝时间为10分钟，平均水深3.3m，每格尺寸为 ，单格面积为 ，絮凝池超高取0.3 m，总高度为3.6 m。絮凝池分格墙上过水孔洞上下交错布置，每格设一台搅拌设备。叶轮直径采用2.76 m，桨板长度为1.93 m，桨板宽度取0.12 m。每根轴上桨板数为8块，内外侧各4块。每格设四块挡板，尺寸为：宽 高=0.2m 1.0m。叶轮桨板中心点线速度分别采用：第一格和第二格相同取 ，第三格和第四格相同取 ，第五格和第六格相同取 。叶轮桨板中心点旋转直径为2.04 m。六台搅拌设备各配备一台电动机，每台电动机所需功率为0.175kw，选用型号为Y801-2小型三相鼠笼式异步电动机。进水管管径取DN700，进水流速为 。进水孔洞流速分别取：第一个孔洞和第二个孔洞相同，取 ；第三个孔洞和第四个孔洞相同，取 ；第五个孔洞和第六个孔洞相同，取 。进水孔洞直径分别为：第一个孔洞和第二个孔洞相同，为1.00 m；第三个孔洞和第四个孔洞相同，为1.12 m；第五个孔洞和第六个孔洞相同，为1.30 m。絮凝池采用钢筋混凝土结构，外用水泥砂浆抹面。

[资料来源：http://THINK58.com]

2.2.6.3 往复式隔板絮凝池
往复式隔板絮凝池分为两组，每组设计流量为34125 。絮凝时间取10分钟，池内平均水深取2.3 m，每组絮凝池总容积为 ，面积为103 m 。隔板厚度按0.2 m计。池子宽度与平流沉淀池宽度相同，为7.30m。廊道内流速采用四档，分别为： 、 、 、0.15 。隔板间距按廊道内流速不同分成四档，分别为：0.65 m、0.70 m、0.70 m、0.80 m。各段水深分别对应为：2.0 m，2.3 m，2.8 m，3.3 m 。廊道总数为20，根据间距不同分为四段，第一段和第四段各取4个廊道，第二段和第三段取6个廊道，池子总长为17.80 m 。絮凝池采用钢筋混凝土结构，外用水泥砂浆抹面。为减小水流转弯处水头损失，转弯处过水断面积取廊道过水断面积的1.2倍，同时，水流转弯处应做成圆弧形。池底平均坡度为7.3% 。
2.2.7 平流沉淀池
平流沉淀池设为两组，每组设计流量为34125 。沉淀池表面负荷为 =43.2 ，停留时间取2.0 h ，沉淀池水平流速取 。每组沉淀池表面积为790 m ，长度为108 m ，宽度为7.30 m ，池壁宽取0.3 m 。沉淀池有效水深为3.6 m ，保护高为0.3 m ，沉淀池总高为3.9 m 。由于往复式隔板絮凝池末端水深与沉淀池有效水深不一样，为了便于前后衔接，故在两者之间设一个过渡段。过渡段与沉淀池之间采用钢筋混凝土穿孔布水墙，墙高3.9m，有效水深为3.6m，超高0.3m，共开98个孔口，每个孔口尺寸为 ，分五排布置，每排20个孔口。
集水方式采用两侧三角锯齿形集水槽集水，每组沉淀池的集水槽个数为四个，集水槽槽宽取0.4 m，堰口溢流率为 ，每个集水槽长度取10 m ，槽中水深统一取0.5 m 。跌落高度取0.05 m ，槽起高取0.15 m ，集水槽总高度为0.70 m，每条集水槽的设计流量为 。采用 出水三角堰，堰上水头采取0.07 m ，堰口下缘与出水槽水面之距为0.05m，每个三角堰的流量为 ，每条集水槽的三角堰个数为64个，三角堰中距为0.3 m。
集水渠宽取0.8 m ，集水渠水深统一取1.0 m ，自由跌水高度取0.07 m ，则集水渠总高度为1.99 m。在集水渠的末端设置一个DN700的出水管。
沉淀池放空时间按3 h计，采用DN450的钢管。
采用轨距为8m的HJX2型虹吸式机械吸泥机。
2.2.8  V型滤池
选双格型滤池，分为并列的两组，每组3座，共6座，每座面积为63 m ，总面积为378 m 。单格宽3.0 m ，长10.50 m ，面积为31.5 m 。滤速为8 ，强制滤速 20 。
第一步气冲冲洗强度为15 ；第二步气-水同时反冲，空气强度为15 ，水强度为4 ；第三步水冲强度为5 。
第一步气冲时间为3 min ，第二步气-水同时反冲时间为4 min ，单独水冲时间为5 min ，冲洗时间共计12 min = 0.2 h 。冲洗周期为48 h ，反冲横扫强度1.8 。滤池采用单层加厚均粒滤料，粒径为 ~ ，不均匀系数为 ~ 。 [资料来源：THINK58.com]
每座滤池过滤水量为504 。清洁滤料层过滤，滤池液面比滤料层高0.83 m 。
滤池超高为0.3 m，通过控制出水阀门的开启度来保证滤层上的水深为1.5 m，滤料厚度为1.0 m，滤板厚度为0.13m，滤板下布水区高度为0.9 m，滤池总高为3.83 m。
水封井平面尺寸为 ，堰底板比滤池底板低0.3 m，水封井出水堰总高为2.93 m。
反冲洗用水量为0.315 ，表面扫洗用水量为0.12 。反冲洗配水干管用钢管，DN500，流速为 。配水支管DN500，流速为 。沿渠长方向两侧各均匀布置15个配水孔，共30个，孔中心间距0.6 m，每个孔的面积为0.01 m ，每个孔口尺寸取 。反冲洗水过孔流速为 。
反冲洗用气量为0.945 ，反冲洗配气干管用钢管DN500，流速为 。布气小孔紧贴滤板下缘，间距与布水方孔相同，共计30个。布气小孔面积为0.00315 m ，孔口直径取65mm 。反洗空气过孔流速为 ，每孔配气量为113.4 。
气水分配渠宽取1.2 m，起端高取1.5 m，末端高取1 m。两侧沿程各布置15个配气小孔和15个布水方孔，孔间距0.6 m ，共30个。
排水集水槽顶端高出滤料层顶面0.5 m，排水集水槽起端高为1.03 m，末端高为1.53 m，排水集水槽底坡为0.0477。集水槽超高0.3 m ，槽内水位高0.73 m ，槽宽1.2 m ，水流速度为 ，过流能力为6.07 。排水槽设一个电动蝶阀，DN500。
进水总渠宽1 m ，水面高0.5m 。中间孔口面积为0.09 m ，孔口宽0.30 m ，高0.30m ，
两个侧孔的面积均为0.065 m ，侧孔宽0.25m，高0.25m，侧孔与中间孔口的间距为1.05m。
宽顶堰堰宽5 m ，宽顶堰与进水总渠平行设置，与进水总渠侧壁相距0.5 m ，堰上水头为0.079 m 。滤池配水渠宽0.5 m ，渠高1 m ，渠总长等于滤池总宽为7.2 m 。
V型槽槽底设表扫水出水孔，直径取0.025 m ，间隔0.15 m ，取V型槽槽底的高度低于表扫水出水孔0.15 m 。表面扫洗时V型槽内水位高出滤池反冲洗时液面0.50 m 。V型槽倾角 ，垂直高度1.0 m ，壁厚0.05 m ，反冲洗时V型槽顶高出池内液面的高度为0.80 m 。
反冲洗时选用两台型号为14sh-28A单级双吸离心泵，一用一备流量为240～350 ，扬程为16～10m，转速为1470 。
。
根据反冲洗系统对空气的压力、风量要求选三台LG40风机，风量 ，风压 ，电机功率55 kw ，两用一备，正常工作鼓风量为 。
2.2.9 清水池
设两座矩形清水池，每座清水池总容积为6775 m 。清水池的水深4.5 m，超高0.3 m，每座清水池的平面尺寸为长 宽=30m 50m。清水池进水管管径700 mm，设计流速1.0 ，出水管管径900 mm，设计流速1.0 ，溢流管与进水管直径相同取900mm，其出水接入水厂下水道系统，但是溢流管不与下水道直接相连，采用溢流井，溢流井内设拍门，出口处要有尼龙网罩之类的包扎以防护。放空管管径700mm ，放空流速2.5 。集水坑比池底落差1.2m ，出水管和放空管由此接出 。导流墙砌筑到清水池最高水位，使顶部空间保持通畅，有助于空气流通。导流墙底部每隔一定距离开一个流水孔，尺寸200 200mm，便于排泄池底废水，考虑到水中有氯气，导流墙采用材料要防止氯的腐蚀。通风管的设计根据清水池容量要求，采用的通气管直径200mm ，通气管数量6个，管口高出池顶700mm以上，并且在气孔上装有防护网。每只清水池设两只人孔，人孔直径为1000mm，靠近溢水管和出水管处，便于管道安装和维护。人孔上缘要高出覆土面一定距离，并且装有锁栓的盖板。扶梯与人孔配套设置，直立靠壁安装，其材料应该可以防腐。水位尺安装于池顶，选择水流缓和处架立。池顶的覆土厚度为0.7 m 。

[资料来源：http://www.THINK58.com]

2.2.10 吸水井
根据需要设置分建式吸水井，靠近泵房一侧与二泵平行设置，与泵房之间的距离为2 m，分成独立的两格，中间隔墙上安装阀门以保证足以通过邻格最大吸水流量。其调度管理方便，吸水管道短，水泵运行安全程度高。其存水量经常变化，井口水位随清水池水位涨落而变化，并和清水池保持一定的水位差，吸水井要有一定的超高。水在吸水井的停留时间为 ，吸水井的有效容积为142.0 。有四个吸水管，每个吸水管的管径为600 mm，吸水管喇叭口直径取1m，喇叭口最小淹没深度为1.2m，喇叭口与吸水井井底距离为0.8m，吸水井宽度取4.5m，吸水井长度为15.80 m，吸水井最低水位标高为1053.20m。
2.2.11 二泵房
本设计采用的是泵直接从吸水井中将水抽出送到管网，选四台型号为 单级双吸离心泵，三用一备。泵房所在室外地坪标高1058m，二泵房室内底板标高1055.8m，水泵基础高出室内地坪高度0.1m，水泵底座到轴心的距离0.9m，二泵房的地面下高度为3.07m，地面上高度为5.66m，泵房筒体高度为8.73m。水泵房内有一值班室，高低压配电间，变电间。有两台真空泵（一用一备），一条排水沟，一个集水坑，一台排水泵。真空泵泵壳内的空气体积为0.39 ，吸水管中的空气体积为3.08 ，泵的安装高度3.5m ，选用SZ-2型真空泵，配带动力10kw ，水消耗量30 ，一字形布置，尺寸为：L =4100mm, H=1500mm, B=700mm。排水选一台ZS-80-50-200A离心泵，流量22 ，扬程9.5m，配用的电机Y160L-4。包头市位于中国北方，故采用热水集中供暖，泵房内自然通风。

[资料来源：http://www.THINK58.com]

2.2.12 消毒
向滤后水加液氯消毒，水和氯的接触时间大于30min ，加氯量为2.844 ，储氯量为2048 。选用三台LS80-4转子真空加氯机，两用一备，氯瓶选用四只YL-50型焊接钢瓶，重量0.5t，外径600mm ，高度1800mm 。要设置中间氯瓶，沉淀氯气中的杂质，还可以防止水流进氯瓶。根据氯瓶的重量，设置磅秤型号TXS500B。加氯间低处要设置排风扇及时排除室内积聚的氯气，氯库和加氯间应该设漏气报警仪。氯水管线敷设在地沟内直到加氯点，地沟内有排水设施防止积水，氯水管管材用橡胶管，氯气管用无缝钢管，给水管用镀锌钢管，在氯库引入DN32的给水管，通向氯瓶上方，供喷淋用。为搬运方便，氯库内设CD11-60单轨电葫芦一个，轨道在氯瓶上方，轨道通道氯库大门以外。
2.2.13  给水处理厂平面和高程布置
    水厂的基本组成包括两部分：生产构筑物和附属建筑物。
    生产构筑物尺寸根据计算确定，生活附属建筑物建筑面积应按管理体制、人员编制和当地建筑标准确定，生产附属建筑物应根据水厂规模、工艺流程和当地具体情况确定。
   各构筑物数量、平面尺寸确定后，根据构筑物的功能要求，结合地形和地质条件，进行水厂平面布置。处理构筑物一般均应分散露天布置，北方寒冷地区可采用室内集中布置。 [资料来源：http://think58.com]
   2.2.13.1 平面布置
水厂平面布置的内容包括：各构筑物的平面定位，各种管道（处理工艺用的原水管、加药管、沉淀水管、清水管、反冲洗水管、加氯管、排泥管、放空管、水厂自用水管、厂区排水管、雨水管、电缆线、通讯线路等），阀门及配件布置，厂区道路、围墙、绿化等。
   水厂平面布置要求：
   A 构筑物间距宜紧凑，但应满足各构筑物和管线的施工要求。
   B 构筑物布置应注意朝向和风向，如加氯间和氯库应尽量设置在水厂主导风向的下风向，泵房及其它建筑物应尽量布置成南北向。
   C 生产构筑物间连接管道的布置，应水流顺直和防止迂回。
   D 生产构筑物与附属构筑物应分开布置。
   E 并联运行的净水构筑物应配水均匀，必要时可设置配水井。
   F 加药间、沉淀池和滤池相互间的布置，宜通行方便。
   G 水厂排水一般宜采用重力流排放，必要时可设排水泵站。
   H 新建水厂绿化占地面积不宜少于水厂总面积的20％。
   I 水厂内根据需要，设置滤料、管配件等露天堆放场所。
   J 水厂内设置通向各构筑物和附属构筑物的道路，一般按下列要求设计：

[资料来源：THINK58.com]

  （1）主要车行道的宽度，单车道为3.5m，双车道为6m，并应有回车道。人行道的宽度为1.5~2.0m。大型水厂一般可设双车道，中、小型水池拿过可设单车道。
  （2）车行道转弯半径不宜小于6m。
  （3）城镇水厂或设在工厂区外的工业企业自备水厂周围，应设置围墙，其高度一般不宜小于2.0m。
整个厂区在总平面布局上做到功能区分明确，生产区和生活区分开。厂区交通流线清楚流畅，主干道贯穿东西。各单体构筑物在建筑风格上做到清新明快，既保持水厂的园林风味，又体现了现代水厂的流畅简洁的气派。水厂的工艺流程采用回转型布置，管线力求简短，厂区内水配以草地、树木等绿化，力争创建一个清新怡人的现代化水厂。
水厂总占地面积4.70公顷。总平面图中，绿化面积约占25％，附属面积约占总面积的15％。
2.2.13.2 高程布置
水厂处理构筑物高程布置应充分利用原有地形坡度，各构筑物间应采用重力流。构筑物间的水面高差即流程中的水头损失，包括构筑物、连接管道、计量设备的水头损失。
水头损失一般应通过计算确定，也可参照规范进行估算，并考虑水头跌落损失。

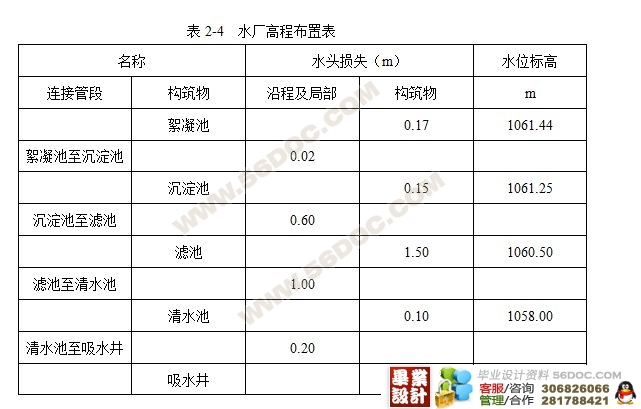

表2-4  水厂高程布置表
名称 水头损失（m） 水位标高
连接管段 构筑物 沿程及局部 构筑物 m [资料来源：www.THINK58.com]
 絮凝池  0.17 1061.44
絮凝池至沉淀池  0.02
 沉淀池  0.15 1061.25
沉淀池至滤池  0.60
 滤池  1.50 1060.50
滤池至清水池  1.00
 清水池  0.10 1058.00
清水池至吸水井  0.20
 吸水井   1057.70
2.2.13.3 附属建筑物
    水厂的附属建筑物一般包括办公用房、化验室、维修车间（机修、电修、仪表修理、泥木工场），车库、仓库、食堂、浴室及锅炉房、门卫值班室、宿舍、露天堆场等。
各附属建筑物面积查《室外给水工程规范》附属建筑面积章节取用。
2.3 设计特色及存在问题
2.3.1 设计特色
（1）本设计的突出特点是采用了机械絮凝池和隔板絮凝池组合使用。两种形式絮凝池组合使用有如下优点：当水质水量发生变化时，可以调节机械搅拌速度以弥补隔板往复式絮凝池的不足；当机械搅拌装置需要维修时，隔板往复式絮凝池仍可继续运行。此外，若设计流量较小，采用往复式隔板絮凝池往往前端廊道宽度不足0.5m，不利于施工，则前端采用机械絮凝池可弥补此不足。 [资料来源：http://www.THINK58.com]
（2）本设计采用V型滤池又是设计的一大优点。V 型滤池是恒水位过滤，池内的超声波水位自动控制可调节出水清水阀，阀门可根据池内水位的高、低，自动调节开启程度，以保证池内的水位恒定。V 型滤池所选用的滤料是铺装厚度较大（约1.00 ），粒径也较粗（0.95—1.35 ）的石英砂均质滤料。当反冲洗滤层时，滤料呈微膨胀状态，不易跑砂。V 型滤池的另一特点是单池面积较大，过滤周期长，水质好，节省反冲洗水量。单池面积普遍设计
为70—90 ，甚至可达100 以上。由于滤料层较厚，截污量大，滤后水的出水浊度普遍小于0.5NTU。
（3）本设计另一大特点是采用双向斗槽取水。由于磴口水厂的水源是黄河水，水中含沙量较大，此外，黄河水系的部分河段位于北纬 ~ ，气候寒冷，冰情严重。河套地区常出现冰坝、“麻浮”、水浅、流急、水内冰现象。鉴于黄河水系上述特点，采用双向斗槽式取水构筑物能很好地适应这种情况：夏秋汛期河水含砂量大时，可利用顺流式斗槽进水，当冬春冰凌严重时，可利用逆流式斗槽进水。
2.3.2 存在问题与建议
选用的混凝剂为精制硫酸铝，对pH值适应范围较小，且原水需有一定的碱度，特别是投加量大时。当处理低温低浊度水时，硫酸铝水解困难，絮体松散，效果较差，投加量大时有剩余Al或SO 离子，影响水质。在以后的设计中宜采用聚合氯化铝。 [来源：http://think58.com]
本设计未曾对水厂泥线和水厂的配水工程进行设计，因而是本设计的一大缺憾。另外，由于包头市地处中国北方，年平均气温较低，所以水厂主要处理构筑物应做成室内式，本设计并没有对此进行设计。
