115m羊角洞隧道的施工设计(含CAD图)

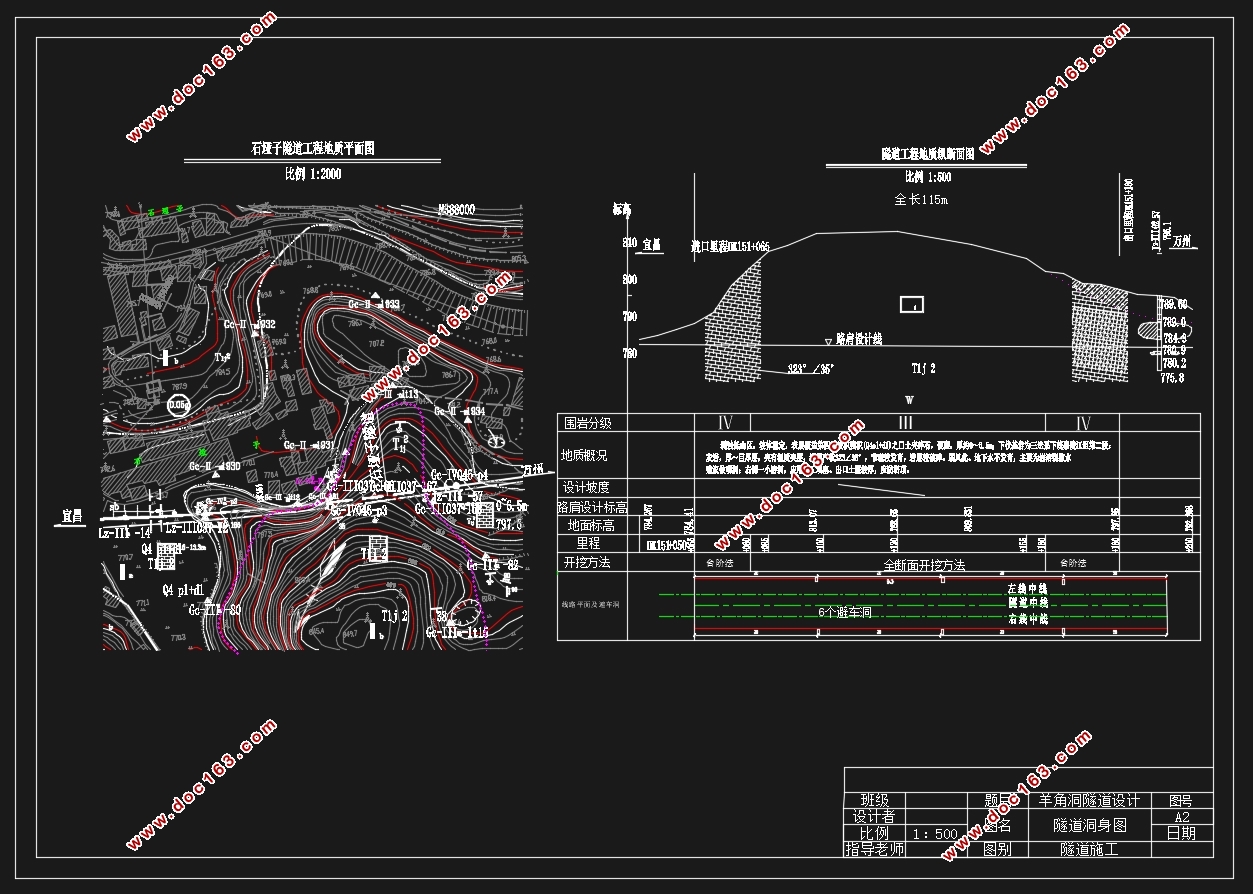

羊角洞隧道的施工设计(含CAD图)(任务书,开题报告,论文计算书19000字,CAD图5张)
摘要
本设计是对石垭子隧道的施工设计，主要根据隧道所处位置的地质地形条件，再结合隧道的施工图纸和设计资料，根据“早进洞，晚出洞”的原则对隧道的洞门进行设计并验证其强度；在隧道平纵断面设计，设计结合经济、施工难易程度等要求；在确定隧道的断面尺寸后并对隧道衬砌结构设计，并检算衬砌能否满足要求；在对洞门设计时结合地质条件、边仰坡的稳定性和洞门外形的美观来确定洞门的形式；根据隧道每一段的围岩条件，综合考虑各种因素后，对其采用什么施工方案来比较选择，确定出经济合理又能保证隧道能够安全施工的方案。
关键词：方案比选；衬砌计算；施工方案；结构设计；洞门

Abstract
The design of the tunnel is mainly based on the topographical terrain conditions, combined with relevant design data.Determine the tunnel door according to the principle of “early hole, late hole”,In the design of the tunnel longitudinal section, the design combines economics, ease of construction, etc.After determining the section of the tunnel and designing the tunnel lining structure, and checking whether the lining can meet the requirements,In the design of the portal door, the geological conditions, the stability of the slope and the aesthetic condition of satisfying the shape are determined to determine the form of the portal door;According to the surrounding rock conditions, comprehensive consideration will be made to compare and select the construction plan to determine a plan that is economical and can ensure the safe construction of the tunnel.

   Keywords:scheme comparison; lining calculation; construction scheme; structural design;

此设计是对宜万铁路石垭子隧道的设计，根据宜万铁路羊角隧道的相关资料进行对隧道结构设计、施工组织设计、隧道衬砌结构设计，主要包括下面几个方面：
1.    隧道结构断面的方案选择；
2.    隧道洞口位置的选定和洞门结构设计；
3.    隧道衬砌结构内力分析与结构设计；
4.    隧道施工方案的比选和施工组织设计；
5.    隧道附属设备的设计；

隧道设计技术标准
1)    铁路等级：Ⅰ级。
2)    正线数目：单线，宜昌至利川段预留复线条件。
3)    限制坡度：9‰，双机加力坡 18‰。
4)    旅客列车设计最高行车速度：宜昌至利川段160km/h。
5)    牵引类型：电力。
6)    机车类型：暂定客机SS9，货机SS4。
7)    到发线有效长：850m。
8)    闭塞类型：继电半自动。
