简单实用电子调压器的设计(论文)

摘要：用晶闸管和几只电阻电容元件，可以装成一个简单的实用电子调压器。这只调压器的用途很广，在家庭中可对白炽灯连续调光，对电风扇无级调速，对电烫斗、电炉子、热得快、电褥子等电热器具无触点调温，既能实现合理用电，又能扩展家用电器的功能，延长其使用寿命。
关键词：电子  调压器

引言
在工业生产中许多电气设备对电源都有调压的要求，以满足节能或过程参数控制的需要。例如，电阻炉的温度控制，风机、泵类的转速控制等，都可以通过对电源输出电压的控制来实现。目前，交流电源调压可归为两类：开关性调压器和线性调压器。线性调压器是通过自耦变压器、电阻箱或电抗器等方法实现调压的。而开关性调压器是通过对电力功率元件的开关控制实现调压的，功耗低、体积小、重量轻、易于实现数字化、微机控制化。开关性调压器的技术优势明显，使得开关性调压器，特别是全数字化微机控制交流调压器越来越得到广泛的应用。
开关性交流调压器又可分为两种调压方式：调功调压和调相调压。调功调压是通过微机输出一个数字控制信号，经D/A转换器转换成模拟信号后控制PWM驱动器，利用PWM信号作为功率开关元件的开关控制，当微机输出信号在00H—FFH之间变化时，PWM输出波形占空比在0％～100％之间变化。改变控制信号的占空比，就可调整负载上的电压。调相调压是通过对交流电源的同步检测，利用单片机片内定时器来控制功率开关元件的导通时间。改变定时器的计数初值，就可调整负载上的电压。 [来源：http://think58.com]

毕业设计说明书目录   16000字
1 引言……………………………………………………………………………………1
2 方案论证………………………………………………………………………………1

[版权所有：http://think58.com]

2．1方案一：………………………………………………………………………1
2．2方案二：……………………………………………………………………2
3 各电路设计和论证……………………………………………………………………
3．1电路设计和论证……………………………………………………………
3．1．1 方案一……………………………………………………………………3 [资料来源：www.THINK58.com]
3．1．2 方案二 …………………………………………………………………4
4．系统的调试…………………………………………………………………………17
5． 附录…………………………………………………………………………………21
6．参考文献……………………………………………………………………………23

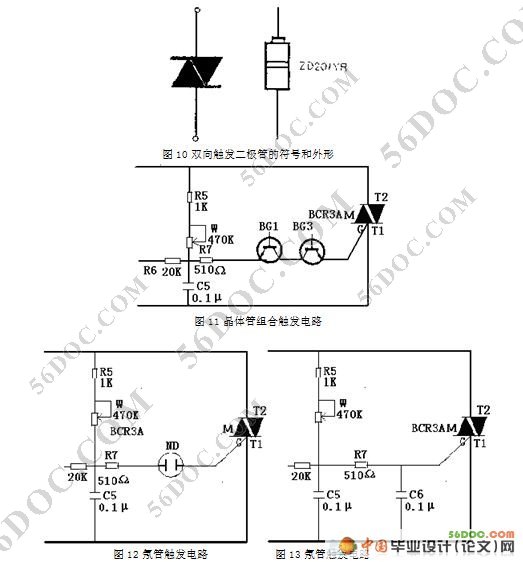

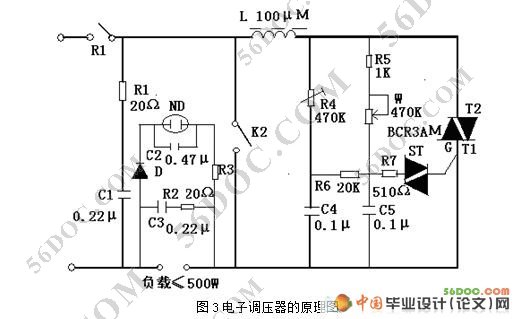

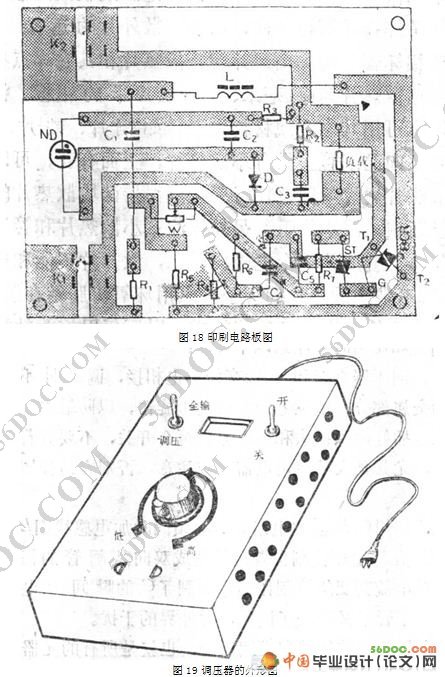

元器件一览表
序号    名称    符号    规格    数量
1    电阻    R1    20Ω    1
2    电阻    R2    20Ω    1
3    电阻    R3    20Ω    1
4    电位器    R4    470Ω    1
5    电阻    R5    1K    1
6    电阻    R6    20Ω    1
7    电阻    R7    510Ω    1
8    电容    C1    0.22μ    1
9    电容    C2    0.47μ    1
10    电容    C3    0.22μ    1
11    电容    C4    0.1μ    1 [来源：http://think58.com]
12    电容    C5    0.1μ    1
13    二极管    D    1N4001    1
14    双向触发二极管    ST        1
15    双向晶闸管    BCR3AM    3A 500V    1
16    氖管    ND        1
17    电感    L    1000μM    1
18    可变电阻    W    470K    1 [来源：http://think58.com]
