数字抢答器的设计(数字电子技术)

摘要：数字抢答器由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将电路的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。经过布线、焊接、调试等工作后数字抢答器成形。 [来源：http://www.think58.com]

关键词：抢答器电路 定时电路 报警电路 时序控制

引言
数字技术是生活中不可缺少的，它的应用十分广泛，它已广泛应用于数字通信、自动控制、数字测量仪表、家用电器等各个领域。特别是在数字电路基础上发展起来的计算机，已进入现代社会的各个领域，不仅在高科技研究领域，而且在生产、管理、教育、服务行业甚至家庭中都得到了广泛的应用，它标志着电子技术的发展进入了一个新的阶段。另外，数字式移动电话、数字式高清晰度电视以及数码照相机等也是数字电路发展的产物。
数字抢答器的电路有各种各样的，有的很简单，也有比较复杂的,比如用发光二极管或用双向晶闸管控制的灯泡指示抢答组别的电路可以做的很简单，如果用数字显示抢答组别，电路会相对复杂一些.现在的抢答器形式又有了新的变化,比如用单片机控制的,还有八路数显，有的还有时间的控制和成绩计分显示等.这里介绍的就是用数字显示抢答器组别的抢答器。

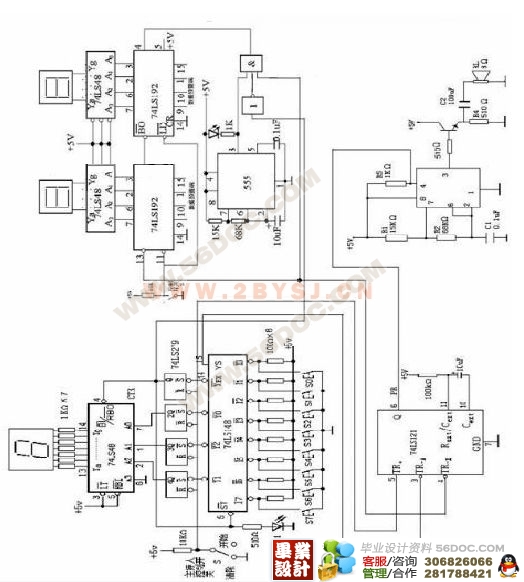

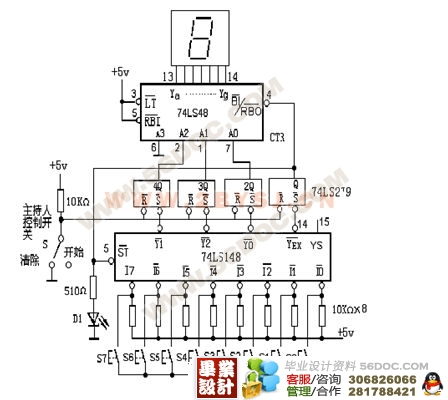

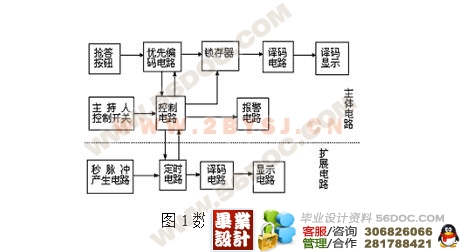

数字抢答器就是利用数字电子技术实现的。主要为了实现抢答、定时、报警功能。其电路由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。

设计任务及要求
该电路主要是为了实现抢答、定时、报警功能，具体要实现的功能及要求如下：
（1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
（2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。
（3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。

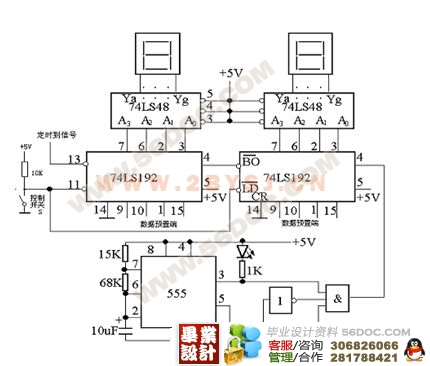

（4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
（5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
（6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。




[来源：http://www.think58.com]




目录
1 引言 12
2 设计任务及要求 12
3 总体方案设计 13
4 数字单元模块设计 13
5 实验调试 26
