网络优化-手机信号室外覆盖设计(直放站覆盖)

毕业设计说明书（论文）中文摘要
蜂窝系统发展到一定阶段后，运营商不仅仅满足于初期系统设计的基本要求，而是要将注意力集中于优化和改善服务上。这时要解决的就是覆盖问题，比如忙区、边缘地区及狭长地段。解决这些覆盖问题的方法是重新定位现有基站、增加新基站或安装蜂窝直放站。重新定位基站可以解决一些覆盖问题，但也会带来一些严重问题。增加新基站的方案很显然会大大增加成本。最后的方案就是直放站。蜂窝网的运营商为增加竞争力和改善投资回收的机会，在其蜂窝网络中利用直放站进行覆盖，这不失为一种既经济又有效的方法。直放站接收移动台、基站的信号进行中继放大后发射，从而达到覆盖盲区、阴影区的目的，因而，在用户密度较低的区域、高速公路、会议中心、隧道、旅游区等一些特殊区域得到广泛的应用。 [资料来源：http://think58.com]

关键词   直放站  基站  盲区  覆盖

毕业设计说明书（论文）外文摘要
Title   Electric network optimizes——The design of Handset signal cover outside
Abstract
The honeycomb  systematically develops up specified phase afterwards ，The company in operation  not only meeies to early days system design basic requirement ，But is serve attention lumping to optimization and improvement 。At this moment the person who will resolve covers the problem quite right ，For instance hasten in the district 、Borders and long and narrow sector 。Resolving these , to cover problem means is locateing that the now available foundation halts once more 、Add that the fresh foundation is halt either fixing the honeycomb  straight places the stop 。Locateing the foundation stop once more may resolve some covers the problem ，Yet also be able to bring some grave problems 。Ading the fresh foundation stop scheme very apparently be able to add the cost enormously 。The last scheme is straight placeeing the stop 。The honeycomb net company in operation is to add the opportunity that the recovery were invested in contest force and improvement ，Being living , such honeycomb utilizes straight placeeing the stop to cover in the electric network ，This is can yet be regarded as the means of one kind of not only economy but also valid 。Straight placeeing the stop receives the mobile station 、The foundation stop signal is carried on the relay afterwards enlargeing fireing ，Thereby the cover blind area attain 、Aim of shadow zone ，As a result ，The consumer lower area of cipher code is living 、Expressway 、Conference heart 、Tunnel 、That some particular areas obtain the wide-ranging application awaited that in tourism district 。 [资料来源：http://think58.com]

Keywords  Straight place at the stop  Foundation stop  Blind area   Cover

网络优化的现状
通过十几年的发展，移动通信技术不断提高，移动通信网络优化的程度也达到了较高的水平。在全国的大、中城市移动通信网络的优化已经近乎完善，但无论何种无线通信的覆盖区域都将产生弱信号区和盲区，对一些偏远地区和用户数不多的盲区，要架设模拟或数字基站成本太高，基础设施也较复杂，此时移动通信运营商则需要一种成本低、架设简单，却具有小型基站功能的经济有效的设备，在这种环境下应市场的要求直放站成为运营商们的最佳选择。为此，移动通信运营商们开始在基地之外的建筑物内部及地下等电波盲区设置直放站，以最大限度地满足用户对于通话服务的要求。但在国内直放站市场形成之初，主要是使用消防用无线设备和调频（FM）广播接收直放站。进入90年代后半期以来，在移动通信手机迅速普及的带动下，直放站市场得到了持续的发展。直放站可以扩大已建模拟和数字移动通信基站的覆盖范围，是解决盲区、边远地区移动通信的最经济有效的手段。通过直放站手机信号在这些的区的室外覆盖问题得到了较理想的解决。

直放站的定义

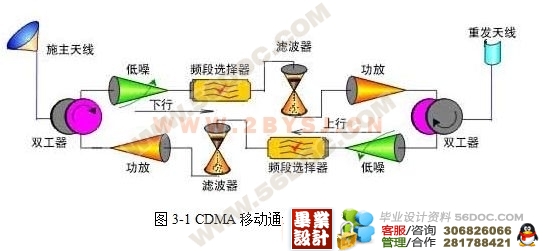

直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。 [资料来源：http://www.THINK58.com]
    直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。








[资料来源：www.THINK58.com]


目  次   字数：20000 [资料来源：THINK58.com]

1   绪论…………………………………………………………………………………1
1.1  网络优化兴起的背景………………………………………………………… 1
1.2  网络优化的现状…………………………………………………………………1
2    移动通信直放站………………………………………………………………… 2
2.1  直放站的定义…………………………………………………………………… 2
2.2  直放站的种类和类型…………………………………………………………… 2
(毕业设计 )
2.3  移动通信直放站的构成………………………………………………………… 3
2.4  直放站的应用…………………………………………………………………… 4
2.5  对移动通信直放站的要求……………………………………………………… 8
2.6  直放站主要指标的测试…………………………………………………………11
2.7  直放站于基站的优劣性比较……………………………………………………14
3    CDMA移动通信光纤直放站………………………… …………………………16
3.1  CDMA光纤直放站的特点……………………………………………………… 17

3.2  CDMA光纤直放站的传输方式………………………………………………… 17

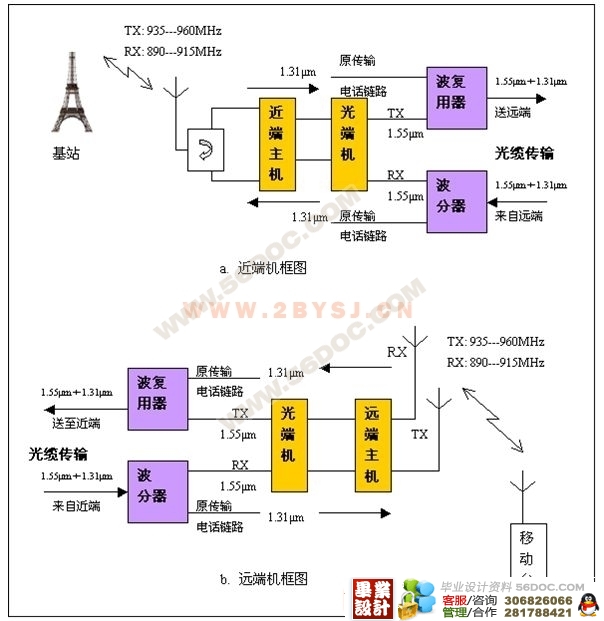

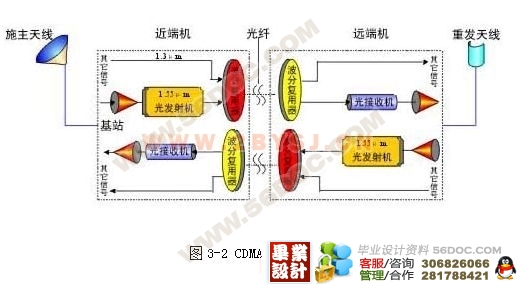

3.3  CDMA光纤直放站的工作原理………………………………………………… 18
3.4  光纤直放站的主要指标………………………………………………………  20

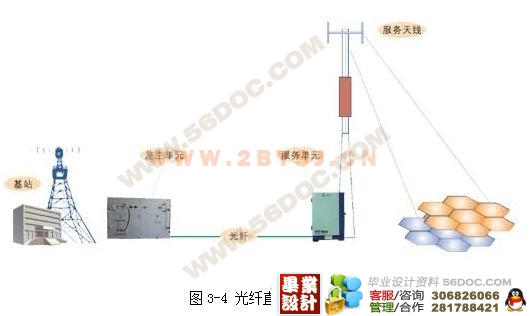

3.5  光纤直放站应用及组网图……………………………………………………  21
3.3  光纤直放站设计中需要考虑的问题…………………………………………  21
4    移动通信光纤直放站工程设计………………………………………………  25
4.1  工程前期勘测…………………………………………………………………  25

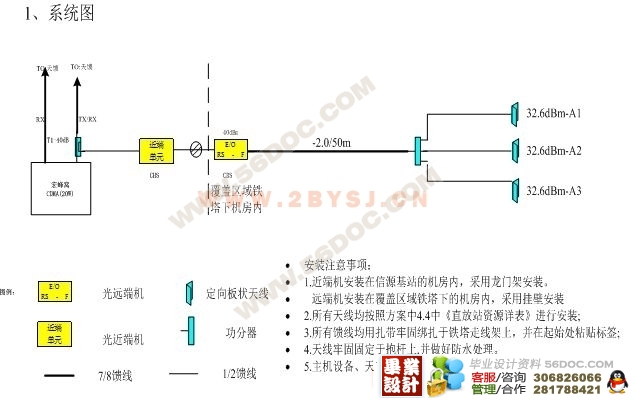

4.1  工程设计方案…………………………………………………………………  25
结论 …………………………………………………………………………………37
致谢 …………………………………………………………………………………38
参考文献………………………………………………………………………………39

参 考 文 献
1 王月清，柴远波，吴桂生．宽带CDMA移动通信原理．电子工业出版社．2002
2  Harvey Lehpamer．无线网络传输系统设计．电子工业出版社．2003
3  Simon Haykin．通信系统．电子工业出版社．2003年3月
4  HoustonH.Carr， CharlesA.Snyder．通信技术与管理．人民邮电出版社 2003年8月
5 盛友招．现代交换技术． 机械工业出版社． 2003年5月
6 储钟圻．现代通信新技术．机械工业出版社． 2004年1月
7 邵世祥，戴美泰，林纲，吴志忠．GSM移动通信网络优化．人民有点出版社．2003年4月
8 董学俭，罗涛移．移动通信技术原理与应用．人民有点出版社．2003年6月
9张业荣，竺南直，程勇蜂．窝移动通信网络规划与优化．电子工业出版社．2003年9月
10 孙孺石，丁怀元，穆万远，王泽权．GSM数字移动通信工程．人民邮电出版．2001年6月 [资料来源：THINK58.com]
