基于CDMA的手机信号屏蔽器的设计与研究

摘 要
本文结合CDMA（码分多址）的技术特点及手机的工作原理，设计针对CDMA手机的手机信号屏蔽器。论文主要介绍了CDMA的基本概念及技术特点，并着重介绍了手机信号屏蔽器的基本工作原理及其设计过程，而且对手机屏蔽器电路原理图的各项功能进行了详细的介绍，还突出介绍了电路原理图中8083模块和锁相环的电路结构、功能及其典型应用。论文的主要内容包括：CDMA移动通信系统、手机屏蔽器的工作原理、电路设计与PCB的设计、手机信号屏蔽器的制作与调试等等。
该手机信号屏蔽器可应用于各类考场、学校、加油站、教堂、法庭、图书馆、会议中心（室）、影剧院、医院、政府、金融、监狱、公安、军事重地等领域，具有使用范围广泛、有效屏蔽CDMA手机信号、屏蔽直径大等特点，并且仅对手机信号进行屏蔽而不对其它电子设备产生影响，对人体也无任何伤害且操作十分简单。
关键词：CDMA技术；屏蔽器；8083；锁相环

ABSTRACT
This paper combines the technical characteristics of code division multiple access (CDMA) and its working principle, aiming to design a CDMA mobile phone screening device.
The paper mainly introduces the basic concept and technical code division multiple access (CDMA), and emphatically not only introduces the characteristics of the phone signal blockers basic working principle and designing process, and mobile device shielding the circuit principle diagram of the various functions is introduced in detail, but also introduced the circuit principle diagram 8083 module and phase lock loop circuit structure, function and its typical applications. The thesis mainly includes: CDMA mobile communication system, mobile phone screen operating principle, circuit design and PCB design, mobile phone signal blockers and debugging, etc.

The mobile phone signal blockers can be applied to all kinds of examination, schools, churches, station, courts, library, meeting center (room), cinemas, theaters, hospitals and government, financial and military prison, public security, etc, and has a wide range of applications, effectively screen CDMA mobile phone signal, shielding characteristics, such as large diameter of mobile phone signal and shielding and has neither any influence to electronic equipments,nor any harm to human moreover the operation is pretty simple.
Keywords: CDMA technology; Blockers; 8083; Phase-locked loop

手机工作时，是在一定的频率范围内，手机和基站通过无线电波联接起来，以一定的波特率和调制方式完成数据和声音的传输。针对这种通讯原理，手机信号屏蔽器在工作过程中以一定的速度从前向信道的低端频率向高端扫描。该扫描速度可以在手机接收报文信号中形成乱码干扰，工作原理是用锯齿波控制压控振荡器，使之生成工作频段的扫频信号，每一个扫频周期，等于在工作频段中的每一个频点添加一个宽脉冲（锯齿波正程所致）和一个窄脉冲（锯齿波逆程所致），破坏了覆盖区内手机与基站的数据交换，手机得不到基站数据，只能显示无信号，当然也就无法通信了。这时，手机表现为搜索网络无信号、无服务系统等现象，从而达到屏蔽的目的。 [资料来源：www.THINK58.com]

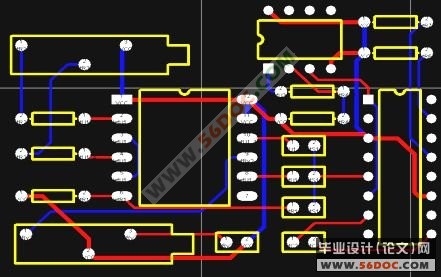

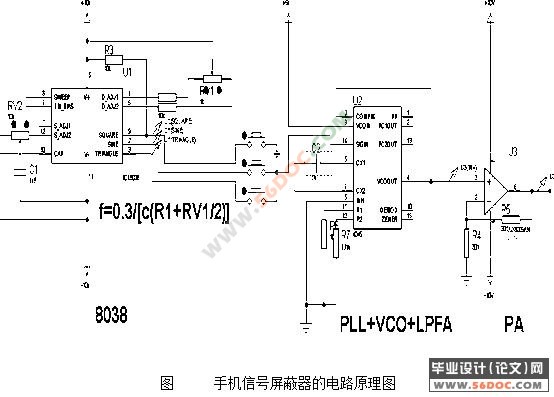

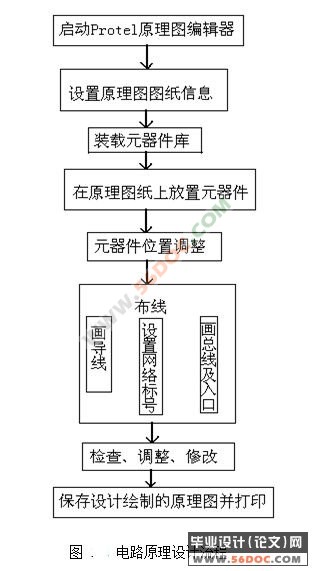

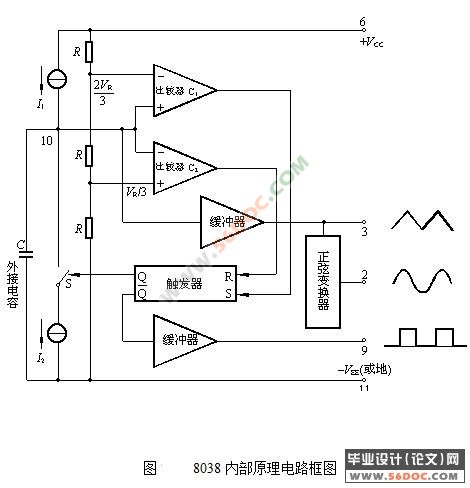

本系统是由8083波形发生器、4046锁相环和AD8009AN超高频功率放大器三大部分组成（如图3.5所示）。由8083波形发生器的工作原理可知，8083波形发生器可以产生方波、正弦波和三角波三种波形，经过对系统原理图进行仿真，可得到由8038波形发生器产生的3重波形的信号，分别为方波 正弦波 三角波（如图4.3所示）。然后系统将产生的波形信号输入到锁相环中，再由锁相环电路对输入的控制信号进行倍频，达到屏蔽器干扰手机信号的所需频率。由于锁相环电路输出的信号功率很小，无法产生屏蔽效果，所以要通过AD8009AN超高频功率放大器对信号进行功率放大，这样就可以达到本设计屏蔽CDMA手机信号的要求。
  [资料来源：http://THINK58.com]

[来源：http://www.think58.com]
目 录 22000字
摘 要    I
ABSTRACT    II
前 言    1
第1章  CDMA移动通信系统    2
1.1  CDMA的发展背景    2
1.2  CDMA在中国的发展    3
1.3  CDMA的基本概念    3
1.4  CDMA蜂窝移动通信网的特点    5
1.5  CDMA技术与GSM技术比较    7
1.6  码分多址扩频通信(DS)系统    8
第2章  手机屏蔽器的工作原理    11
2.1  屏蔽器研究的意义[5]    11
2.2  屏蔽器的基本原理    12
第3章  电路设计与PCB设计    22
3.1  软件介绍及使用    22
3.2  PCB印制电路板的设计    27
3.3  屏蔽器电路原理图和PCB图    29
第4章  屏蔽器的制作与调试    31
4.1  射频电路板的设计[11]    31

4.2  硬件实现及主要部件指标    33
4.3  实验结果分析    34
结 论    38
参考文献    39
致 谢    40
附录 电路原理图    41
