DWDM系统的分析与研究(DWDM光缆传输系统)

中文摘要
随着我国Internet业务和各项业务的快速增长、如何满足不断增长的对传输容量和带宽的要求，是电信运营公司急需解决的问题。而DWDM技术的发展和兴起，对在现有光缆传输系统中实现更大容量的传输提供了可能，即合理、有效地利用现有的光纤网络资源和DWDW技术，组建DWDM光缆传输系统。本文详细论述了在光缆传输系统工程中采用DWDM技术的必要性， DWDM系统的组网原则和网络结构，主要就组建DWDM光缆传输系统的技术问题进行了研究，并结合己经开通的工程建设实例，提出了工程建设中应该考虑的各种要求。

[资料来源：http://www.THINK58.com]

关键词  密集波分复用  同步数字体系  光交叉连接设备  光分插复用器 [版权所有：http://think58.com]

外文摘要
Title The Analysis and Study of DWDM System
Abstract
Along with the Internet service and communication quickly increasing in our country, how to appease the increasing require to the  capacity and bandwith is a problem to the communication construct bureaucrat to slove in time.It is possible to come true to much capacity in the existing fiber transmission system with the technology of DWDM, namely utilizing the present fiber network resource and DWDM technology effectively to construct the DWDM fiber transmission system. The article discuses the necessity of constructing the DWDM fiber transmission system ,the construct regulations and network structure of the DWDM system in detail.
Focusing in the constructing DWDM fiber transmission system and with the example ,the article advance the request which should be advised during the construct.

[版权所有：http://think58.com]

Keywords  DWDM  SDH  OXC  OADM

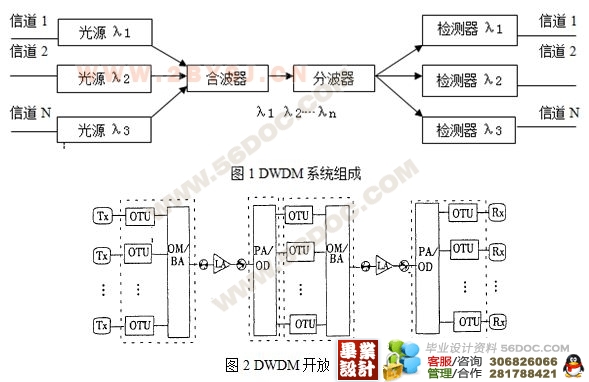

DWDM系统组成
WDM与过去同轴电缆FDM技术不同的是：（1）传输媒质不同，WDM系统是光信号上的频率分割，同轴系统是电信号上的频率分割利用。（2）在每个通路上，同轴电缆系统传输的是模拟信号4KHz语音信号，而WDM系统目前每个波长通路上是数字信号SDH2.5Gb/s或更高速率的数字系统。

本工程组网方案的核心是建立DWDM传输平台，在该平台上充分利用SDH现有的成熟保护技术组建传输通道。
中国移动东北环网工程，根据容量需求选择采用STM-16设备为基础组网，在传输路由上北京--天津--沈阳--长春--哈尔滨--北京环、北京--天津--沈阳--北京环及沈阳--大连段均采用密集波分复用技术，设置32×2.5Gb/s波分复用系统，以提高对租用纤芯的利用率。它的建成将使东北三省的传输网具有以SDH+DWDM系统为主体的较大规模和容量、技术先进的光缆传输网。
本工程采用的主要设备类型有密集波分复用设备SDH2.5Gb/s设备。所选设备应符合我国《光波分复用系统总体技术要求(暂行规定)》、《光同步传送网技术体制》的要求和ITU-T相关建议。

应用WDM技术第一次把复用方式从电信号转移到光信号，在光域上用波分复用（即频率复用）的方式提高传输速率，光信号实现了直接复用和放大，并且各个波长彼此独立，对传输的数据格式透明。当前研究的热点之一是DWDM，DWDM实验室水平可达到100╳10Gbit/s，中继距离400km；30╳40Gbit/s，中继距离85km；64╳5Gbit/s，中继距离720km。密集波分复用DWDM商用水平为320Gbit/s，即一对光纤可传送400万话路。目前商用系统的传输能力仅为单根光纤可能传输容量数十Tbit/s的1/100。 [资料来源：http://think58.com]
    WDM是一种在光域上的复用技术，形成一个光层的网络既全光网，将是光通信的最高阶段。 建立一个以WDM和OXC（光交叉连接）为基础的光网络层，实现用户端到端的全光网连接，用一个纯粹的“全光网”消除光电转换的瓶颈将是未来的趋势。





目   录
1  引言…………………………………………………………………………………1
2  DWDM技术……………………………………………………………………………2
2.1  DWDM原理…………………………………………………………………………2
2.2  DWDM光纤通信系统的构成………………………………………………………3
2.3  DWDM系统中的光电器件…………………………………………………………4
2.4  工程建设中采用DWDM传输技术的必要性……………………………………10
2.5  WDM技术目前存在的问题………………………………………………………13
2.6  WDM的发展方向…………………………………………………………………14 [版权所有：http://think58.com]
3  DWDM传输系统设计………………………………………………………………15
3.1  光缆传输系统的总体设计考虑…………………………………………………15
3.2  对系统最大中继距离进行计算…………………………………………………16
3.3  针对32×2.5Gbit/sDWDM光缆传输系统的设计要求…………………………17
(毕业设计)
4  DWDM技术在工程中的实际应用…………………………………………………20
4.1  总体建设方案……………………………………………………………………20
4.2  工程具体情况……………………………………………………………………21
4.3  工程结论…………………………………………………………………………24
结论……………………………………………………………………………………25
致谢……………………………………………………………………………………26
参考文献………………………………………………………………………………27 [资料来源：http://www.THINK58.com]
