HFC双向接入网设计

摘  要
为了满足现阶段人们对交互式电视业务的需求，需组建小区有线电视双向HFC网络系统。根据样板小区的实际情况，规划了整个接入网方案，其中包括光纤接入网、同轴电缆分配网两部分的设计，对设计原则、设计方法、拓扑结构、设备选型、参数计算等方面给出了详细说明。最后探讨了HFC网络上行通道噪声的来源、性质及上行通道噪声和干扰的解决方法。 [版权所有：http://think58.com]

关键词：双向HFC,接入网,上行通道噪声, Two-way HFC,Access Network,Uplink Channel Nois [资料来源：www.THINK58.com]

ABSTRACT
In order to meet the demand of people for interactive television at this stage, cable television of area need to be established with two-way HFC network system. With the actual situation of the model community, planned the entire access network options, including two parts of the design as optical fiber access networks, coaxial cable distribution network, give out the design principles, design method, topology, equipment selection, parameters and so on to a detailed description. Finally research the HFC network uplink channel noise source, nature and uplink channel noise and interference solution.

[来源：http://www.think58.com]

Key words：Two-way HFC,Access Network,Uplink Channel Noise [版权所有：http://think58.com]

HFC简介
HFC是混合光纤同轴电缆（Hybrid Fiber-Coax）的缩写，原意仅指采用光纤传输系统代替全同轴CATV（公用天线电视和电缆电视）网络中的干线传输部分，而用户分配网络仍然保留同轴电缆结构。随着高速宽带时代的到来，HFC常常被赋予新的含义，特指利用混合光纤同轴电缆来进行宽带数字的CATV网络。
HFC是把光纤敷设到小区，然后通过光电转换节点，利用有线电视CATV的总线式同轴电缆网连结到用户，提供综合电信业务的技术。这种方式可充分利用CATV原有网络，建网快、造价低、逐渐成为最佳的接入网方式之一。

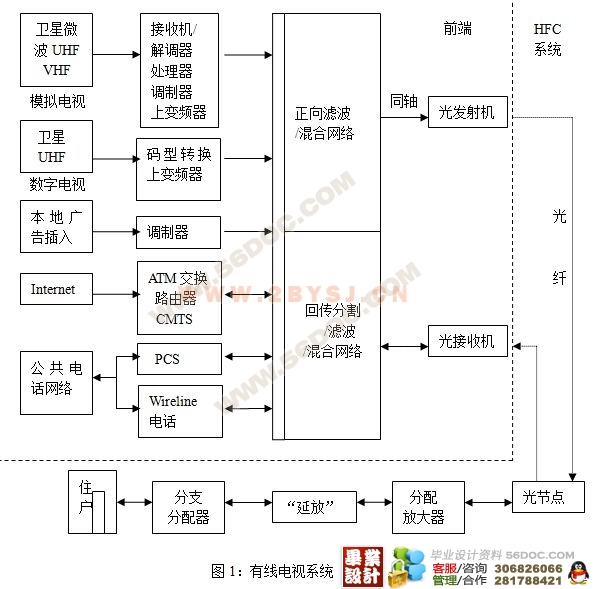

HFC网综合应用模拟和数字传输技术、同轴电缆和光缆技术的宽带接入网络，它有光纤干线网和同轴电缆分配网通过光节点站结合而成，一般光纤干线网采用星型拓扑结构，同轴电缆分配网采用树形结构。HFC网利用光纤传输的宽频带特性，用空余的频带来传输电信话音业务、高速数据业务和个人通信业务，充分利用光纤的频谱资源构成全业务的传输网络。

设计说明
(l) 本次设计网络覆盖用户数为500~1000户。

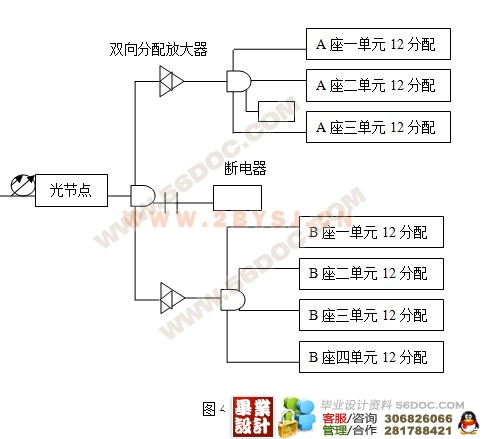

(2) 网络按双向传输设计，网络结构模式为光工作站+一级分配放大器的同轴分配网和光工作站+无源同轴分配网，无源部分采用分配集中分配方式。
(3) 系统频率划分为上行5~65MHz，下行87-860MHz。
(4) 电缆采用地下管道敷设和线槽敷设两种暗敷方式。
(5) 光工作站和分配放大器等有源器件都固定安装在箱内，供电器输人电源应稳定可靠，其中光站接地电阻应小于4Ω。
(6) 网络以上行设计为主要考虑因素，辅之以下行设计考虑，通常只要上行设计满足要求，下行一般都能满足。
(7) 用户分配网的电缆线全部采用四屏蔽电缆(电缆屏蔽系数大于120dB)，这不仅可减少上行噪声的侵人，而且可以防止空中干扰信号对系统的影响。
(8) 在楼内分配系统，因单元与单元之间的电缆长度较短，一般在25m左右，由此造成的不同单元之间的回传路径损耗相差不大，所以在楼内分配系统不用设置回传衰减(均衡)器。

目  录 18000字
摘  要 I
ABSTRACT I
引言 1
1 HFC接入网简介 1
1.1 HFC简介 1
1.2 HFC网的系统构成 1
1.2.1 基本概念 1
1.2.2 性能定义 2
1.2.3下行传输系统主要技术参数要求 2
1.2.4上行传输通道主要技术要求 3
1.3有线电视系统的组成 3
1.4 HFC网络的优势 4
2 HFC接入方案设计 5
2.1 光网络设计方案 5
2.1.1 设计原则 5
2.1.2 设计方法 5
2.1.3 光站(设备间)设计 6
2.1.4 光缆网拓朴 6
2.1.5 器材选型 6
2.1.6 样板设计 7
2.2 同轴电缆网络设计方案 8
2.2.1 设计指导思想 8
2.2.2 设计说明 8
2.2.3 上行设计 9
2.2.4 设备选型 9
2.2.5 样板设计 11
2.2.6 系统技术指标分配 12
2.3 小结 13
3 回传通路噪声分析与网络设计 13
3.1 概述 13

3.2 回传噪声源分析 14
3.2.1回传噪声的漏斗效应 14
3.2.2噪声与干扰来源 14
3.3 回传通路网络设计 17
3.3.1消除或抑制上行通道噪声的措施 17
3.3.2 回传激光器选择与调试 19
3.3.3 回传通路网络设计 20
结论 21
致  谢 22
参考文献 23 [资料来源：THINK58.com]
