基于CDMA的手机信号屏蔽器的设计(附总电路图)(课题说明书,开题报告,中期检查表,论文9000字)
摘 要 手机的普及和应用在给人们带来便利的同时，对人类的身体健康也造成了危害也给了犯罪分子犯罪的机会。本论文设计了一个基于CDMA的手机信号的屏蔽器。本文设计的是针对CDMA的手机信号屏蔽器并且针对CDMA的特点再引入手机屏蔽仪的原理及设计；论文主要介绍了CDMA的基本概念和技术特点以及设计该屏蔽仪的必要性和实用性，其次针对本设计所屏蔽的频段进行了原理性设计的工作原理。本设计的主要内容包括：CDMA移动通信系统；手机屏蔽仪的工作原理；手机屏蔽仪各部分的设计；手机信号屏蔽仪的仿真。
关键词 CDMA； 手机信号屏蔽器； 设计
Design of Mobile Phone Signal Shield Based on CDMA
AbstractThe popularity and application of mobile phones not only bring convenience to people, but also do harm to human health and give criminals the opportunity to commit crimes. In this paper, we design a signal shield for CDMA mobile phone. In this paper, combining the technical characteristics of CDMA is designed for CDMA mobile phone signal shielding device and for this kind of characteristics and then introduced the principle and design of mobile phone shielding device; This paper mainly introduces the basic concept and technical characteristics of CDMA as well as the necessity and practicability of designing the shielding instrument. The main content of this design includes: CDMA mobile communication system; Working principle of mobile phone shielding device; Design of each part of mobile phone shielding instrument; Simulation of mobile phone signal shielding instrument. [来源：http://www.think58.com]
Keywords CDMA; Cell phone signal blocker; Design
提出两种方案:
方案一：采用低频锁相环控制产生三角波,来控制美国美信公司max262 ~max2624系列高频VCO，作用于摩托罗拉公司MHW系列集成功放，产生屏蔽信号。

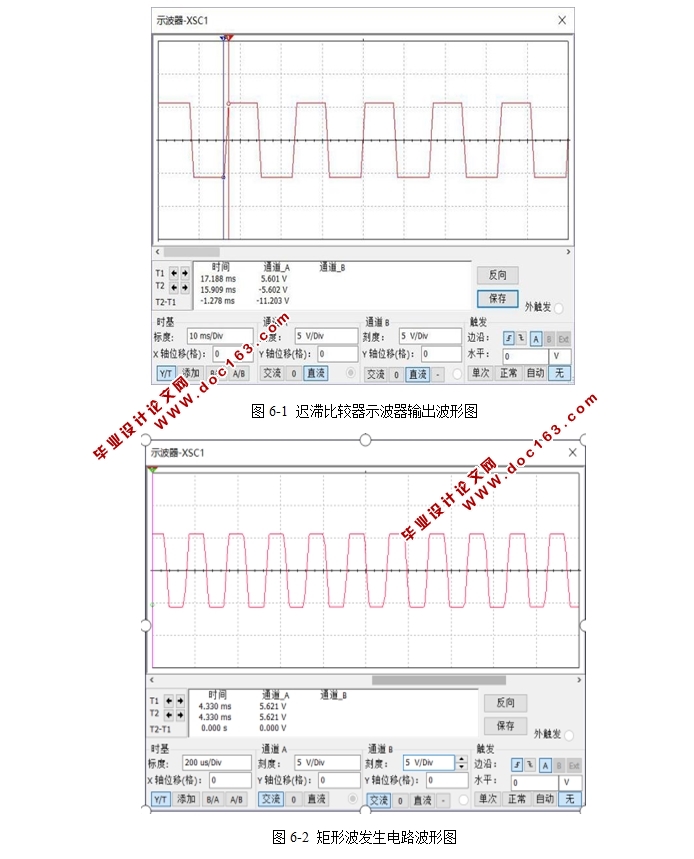

方案二:首先根据单限比较器得到迟滞比较器，由迟滞比较器得到方波，由方波进行积分电路产生三角波，三角波控制作用于CDMA频段的VCO，使其产生各自通信频段的频率信号，再将这种频率的信号送入射频功率放大器中，经放大后信号由各自天线辐射出去。
方案一采用的方案成本高，功放价格高，而且要求在硬件设计中保证各电路单元部分阻抗匹配至50 ，才能使功率辐射出来，这无疑增加了工作的难度。
方案二采用射频放大器最大发射功率为35dBm，经查阅资料，射频信号输入阻抗为50 ，射频信号输出端也已经将各频段与天线匹配为50 ，我们只需要保证天线线路阻抗为50 ,这就使得线路的匹配工作变得简单,该方案成本较低,而且效果好，做起来方便简单。便于更换元器件，功率部分也满足屏蔽的要求所以选择方案二来实现本系统。

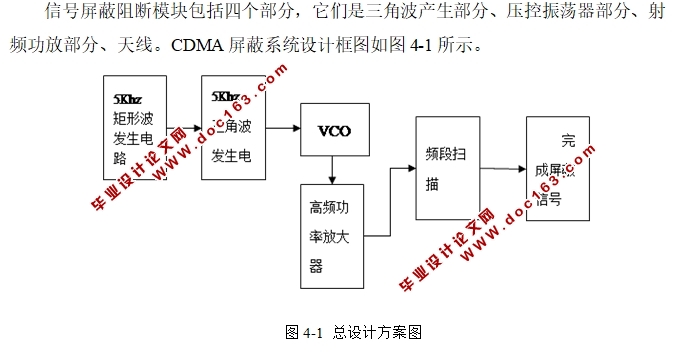

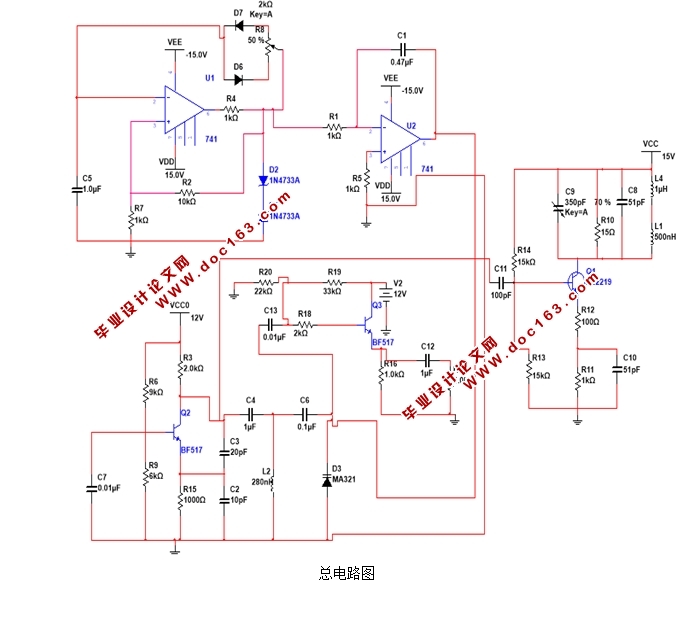

信号屏蔽阻断模块包括四个部分，它们是三角波产生部分、压控振荡器部分、射
频功放部分、天线。CDMA屏蔽系统设计框图
